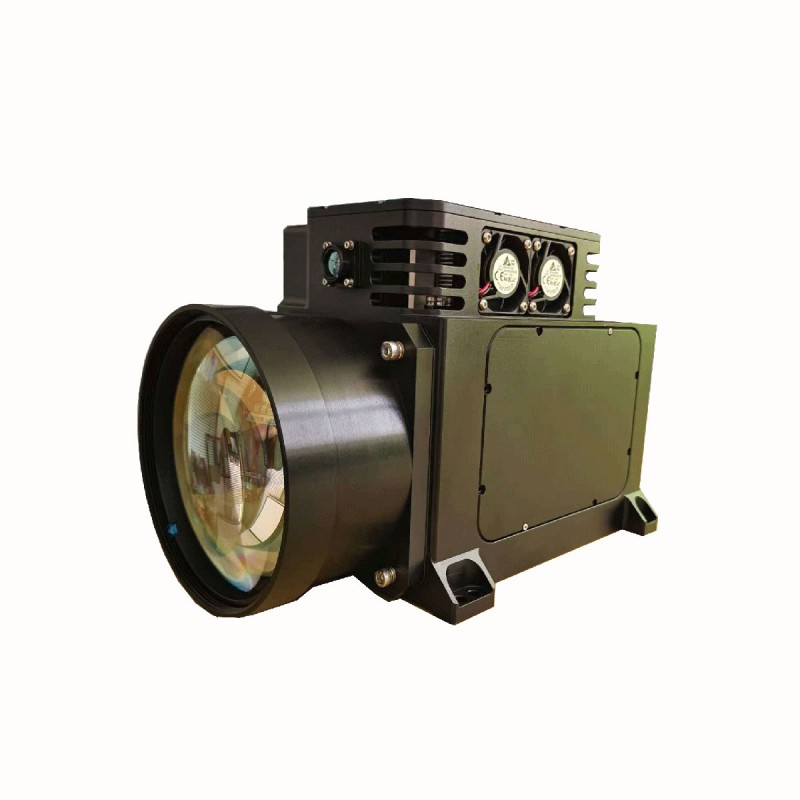

10 km moduł zasięgu laserowego dla anty -dron

STA-WR10000X to dedykowany moduł laserowy do pomiaru celów UAV. Jest opracowywany na podstawie lasera YAG o 1064 nm, zawierającym duży kąt rozbieżności do 0,8 MRAD i wysokiej jakości wiązkę laserową. Może łatwo zablokować cel UAV o powierzchni odbicia 0,1 m² w odległości 10 km i zmierzyć cel UAV z obszarem odbicia docelowego 2㎡ UAV do 15 km od hotelu.

Wyślij zapytanie

Opis produktu

a) zdolność do samodzielnego sprawdzania funkcji odpowiedzi reakcji;
b) zdolne do lokalizacji i opinii trybu błędu;
c) zdolny do komunikacji szeregowej.

Parametry produktu

Model	STA-WR10000X	Notatki
Długość fali	1064 Nm
Kąt rozbieżności	0,8 ± 0,1 marda
Maksymalny zakres	≥10000 m	Obszar odblaskowy 0,1 m² UAV
Maksymalny zakres	≥15000 m	Obszar odblaskowy 2 m² UAV
Mini rozdział	≤150 m
Dokładność	± 2m （RMS）
Częstotliwość w zakresie	1. 5, 10, 20 Hz regulowany
Interfejs	Rs422	Dostosowywanie
Napięcie zasilania	24 V.	Dostosowywanie
Nierównoległość między osą optyczną a płaszczyzną referencyjną montażową	≤2mrad
Zużycie energii	≤100 W (@20 Hz)
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-50 ℃～+70 ℃
Rozmiar	≤288 × 165 × 191 mm
Waga	≤6,5 kg

Wyjaśnienie: Widoczność ≥ 20 km, wilgotność ≤ 80%, współczynnik odbicia UAV 0,3.

Interfejs elektryczny

Szpilka	Określić	Notatki
1	VCC	+24 V Anodal
2
3
4
5	GND	Ujemny biegun zasilający
6
7
8
9	T+	Rs422
10	R-
11	T-
12	R+
13	Komunikacja GND
14	Syn+	RS422 Różnicowy system czasu rozrządu, szerokość> 10us.
15	Syn-	RS422 Różnicowy system czasu rozrządu, szerokość> 10us.
