Ceilometr laserowy dla meteorologii

Maksymalny zasięg wykrywania chmur: 49210 stóp
Rozdzielczość przestrzenna: 5m
Wykrywalne warstwy chmur: 5 warstw

Obserwacje meteorologiczne i prognozowanie pogody
Lotnicze wsparcie pogodowe (lotniska, heliporty)
Wsparcie pogodowe na morzu (statki, platformy offshore)
Wojskowe wsparcie pogodowe
Monitoring środowiska (aerozole atmosferyczne, zanieczyszczenia)
Modyfikacja pogody (wytyczne dotyczące operacji poprawiających opady deszczu)
Badania naukowe i edukacja (szkolenia z zakresu nauk o atmosferze i teledetekcji)
Pomiar zachmurzenia integralnego

Uwaga: Ten produkt uzyskał odpowiedni certyfikat organu meteorologicznego. Jego specyfikacje wydajności, zdolność przystosowania się do środowiska i dokładność pomiaru są zgodne z wymaganiami standardów obserwacji meteorologicznych. Dane pomiarowe są wiarygodne, a urządzenie działa stabilnie, zapewniając godne zaufania monitorowanie służb obserwacji meteorologicznej.

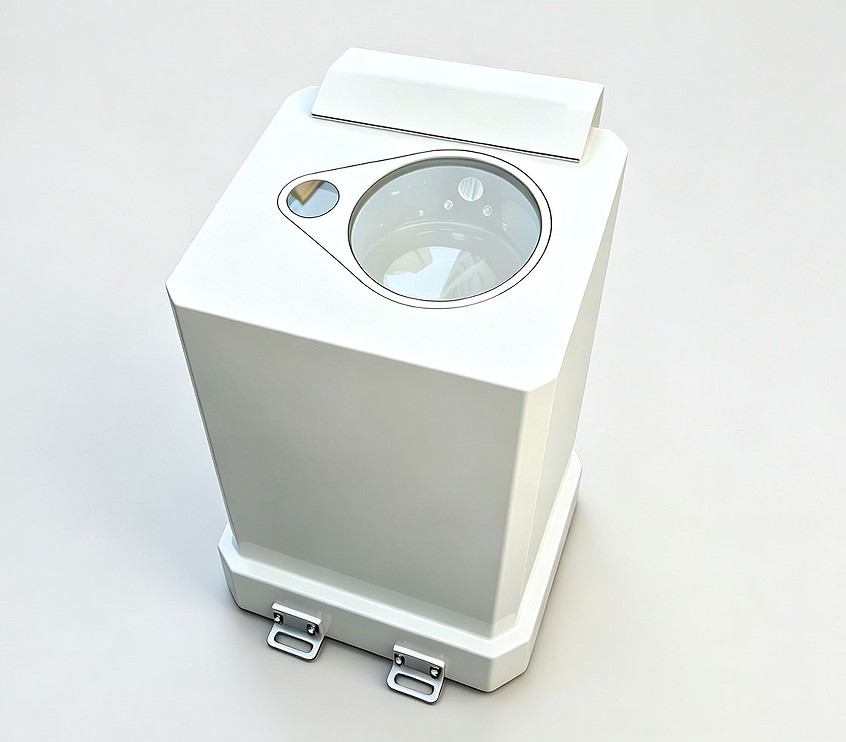

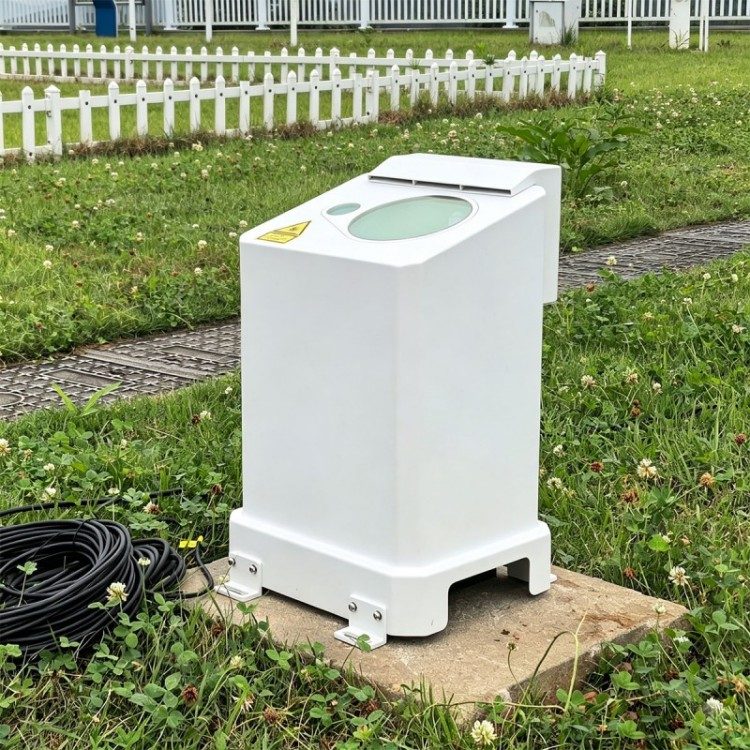

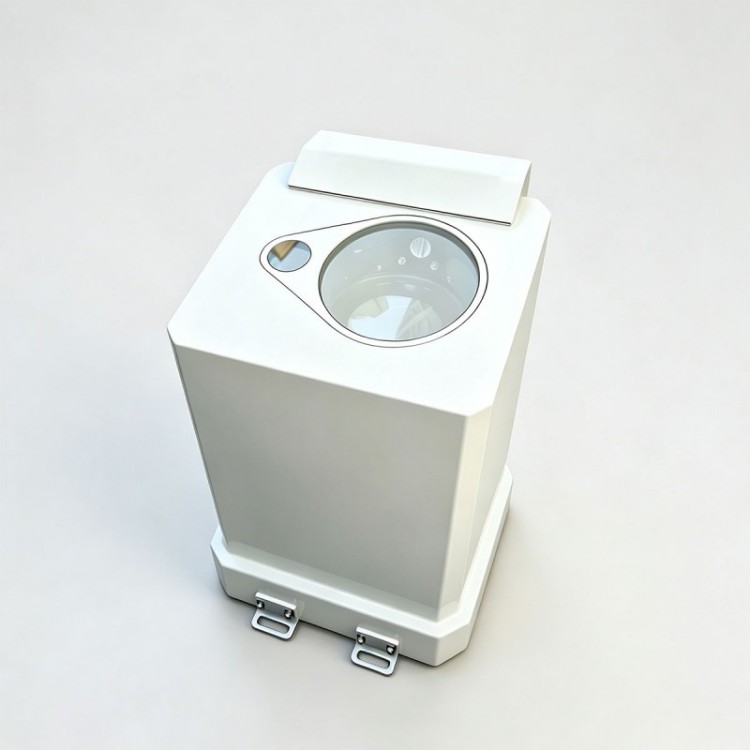

Ceilometr laserowy STA-LC56 jest lidarem rozpraszającym Mie. Wykorzystuje efekt rozpraszania Mie cząstek aerozolu atmosferycznego na laserze w celu wykrywania aerozoli, takich jak cząstki pyłu i mgły chmurowej, w niższych warstwach atmosfery poniżej 15 km (49210 stóp). W porównaniu z innymi mechanizmami rozpraszania, rozpraszanie Mie charakteryzuje się większym przekrojem rozpraszania i silniejszymi sygnałami echa. Ponieważ większość cząstek aerozolu atmosferycznego rozmieszczona jest na małych wysokościach, detekcję można przeprowadzić w wygodny sposób. Instrument służy do obserwacji wysokości podstawy chmur i zintegrowanej ilości chmur na lotniskach, statkach, mobilnych pojazdach badawczych, stacjach meteorologicznych i w innych scenariuszach.

Działając na zasadzie pomiaru odległości laserem, ceilometr emituje okresowe impulsy laserowe do atmosfery. Odbiornik przechwytuje rozproszone wstecznie sygnały echa z chmur i atmosfery. Procesor przetwarza i odwrotnie oblicza odebrane sygnały w celu uzyskania współczynników ekstynkcji atmosferycznej na różnych wysokościach, co pozwala na identyfikację warstw chmur i obliczenie wysokości podstawy chmur.
Główne funkcje

a) Może mierzyć i wyświetlać wysokość podstawy chmur, grubość warstwy chmur i wysokość warstwy granicznej atmosfery w czasie rzeczywistym, a także wyprowadzać dane dotyczące widoczności pionowej w warunkach zasłoniętego nieba.
b) Obsługuje wielowarstwowe wykrywanie chmur, identyfikuje i mierzy do 5 warstw chmur oraz synchronicznie podaje wysokość podstawy chmur, grubość chmur i zintegrowaną ilość chmur w każdej warstwie.
c) Jest wyposażony w funkcję automatycznego sprawdzania stanu pracy i parametrów pracy głównych komponentów, zapewniając stabilną pracę sprzętu.
d) Obsługuje konfigurację parametrów za pomocą zewnętrznego oprogramowania terminala i posiada zabezpieczenie przed wyłączeniem zasilania. Wszystkie skonfigurowane parametry można zapisać na stałe bez utraty prądu w przypadku awarii zasilania.
e) Format danych wyjściowych jest w pełni zgodny ze specyfikacjami ceilometru określonymi w Słowniku danych z obserwacji meteorologicznych powierzchni, zapewniając standaryzowane wyjście danych i wygodne dokowanie z meteorologicznymi systemami biznesowymi.
f) Zintegrowany z inteligentnymi funkcjami automatycznego sterowania, w tym samooczyszczaniem soczewek optycznych i samonagrzewaniem sprzętu, co dostosowuje się do złożonych środowisk pracy na zewnątrz.
g) Wbudowana pamięć danych umożliwia ciągłą rejestrację i przechowywanie historycznych danych monitorowania przez okres nie krótszy niż 3 miesiące, ułatwiając przeglądanie i analizę danych.

Schemat ewolucji chmur

Wyświetlanie krzywej
