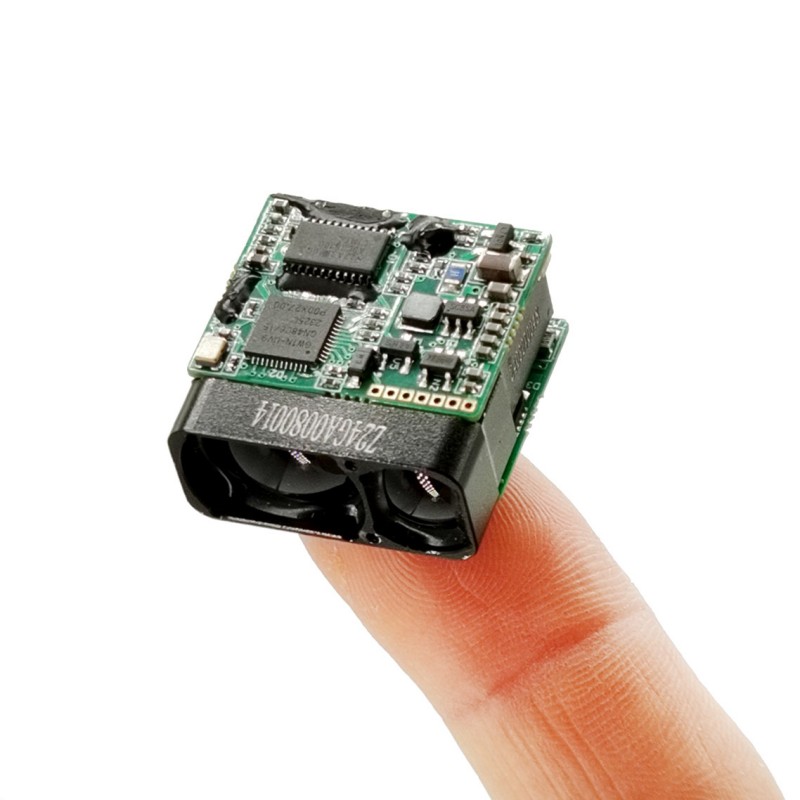

Moduł Micro Laser Rangefinder 1200M (LRF)

Miniaturowy moduł laserowy STA-D09A wykorzystuje laser półprzewodnikowy 905 nm, który ma charakterystykę dalekiego zasięgu, niskiego zużycia energii, małego rozmiaru i bezpieczeństwa wzroku. Jest bardzo odpowiedni do integracji małych bezzałogowych strąków pojazdów powietrznych, ręcznych urządzeń noktowizyjnych, obrazowania termicznego i innego sprzętu.

Maksymalny zakres: 1200 m
Dokładność w zakresie: ± 1m
Częstotliwość w zakresie: pojedynczy strzał, 1 Hz, 2 Hz
Waga: 10 g ± 0,5 g

Wyślij zapytanie

Opis produktu

Kluczowe funkcje

Technologia laserowa półprzewodnikowa: doskonała niezawodność, zwartość i niższe zużycie energii niż tradycyjne zakresy czasu lotu (TOF), umożliwiając integrację z urządzeniami przenośnymi i ograniczonymi kosmicznie.

Indeks wydajności produktu

Numer seryjny	Nazwa projektu	STA-D09A
1	Bezpieczeństwo wzroku człowieka	Tak
2	Długość fali laserowej	905 nm
3	Kąt rozbieżności laserowej	1 × 6mrad
4	Otrzymanie pola widzenia	~ 20 Mrad
5	Kaliber nadajnika	Φ10 × 7,5 mm
6	Odbieranie kalibru	Φ15 × 10 mm
7	Zakres	5 ~ 1200 m
8	Dokładność w zakresie	± 1m
9	Częstotliwość pomiaru	Pojedynczy strzał, 1 Hz, 2 Hz
10	Wskaźnik dokładności	≥98%
11	Fałszywa szybkość alarmu	≤1%
12	Interfejs danych	UART （TTL_3.3V）
13	Napięcie zasilania	DC 3 ~ 5 cali
14	Zużycie energii	W trybie gotowości: ≤0,6W@3.3v; Praca: ≤1w@3.3v;
15	Zużycie energii	W trybie gotowości: ≤0,6W@3.3v; Praca: ≤1w@3.3v;
16	Ciężary	10 ± 0,5 g
17	Rozmiar （L × W × H）	≤26 × 25 × 13,5 mm
18	Temperatura robocza	-20 ~ ＋ 60 ℃
19	Temperatura przechowywania	-30 ~ ＋ 60 ℃
20	Zaszokować	1200G, 1 ms
21	Wibracja	5 ~ 50 ~ 5 Hz, 1 oktawa/min, 2,5 g
22	Niezawodność	MTBF≥1500H
23	Czas uruchamiania	≤200 ms;
24	Interfejs elektryczny	Gniazdo: 0,8WTB-6AB-01 Wtyczka: 0,8WTB-6Y-2

Skład modułu

Główne elementy produktu Laser Rangefinder są następujące:

a) odbieranie i przesyłanie komponentów;

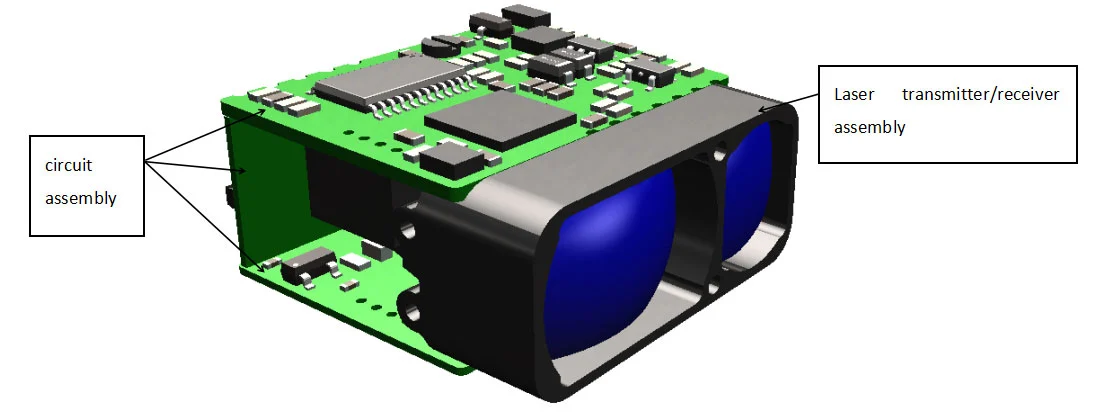

B) Składniki obwodu; 26 mm × 25 mm × 13,5 mm (L × W × H), waga wynosi ≤10 g ± 0,5 g, a jego wygląd pokazano na ryc. 1.

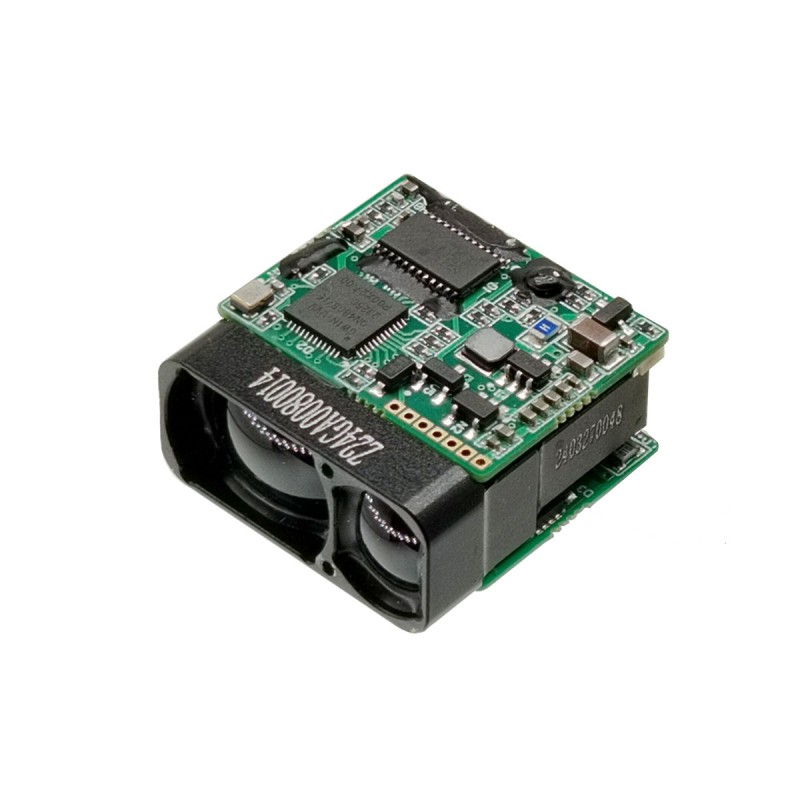

1200m Micro Laser Rangefinder Module Lrf

Rysunek 1 Wygląd produktu

Interfejs instalacyjny struktury

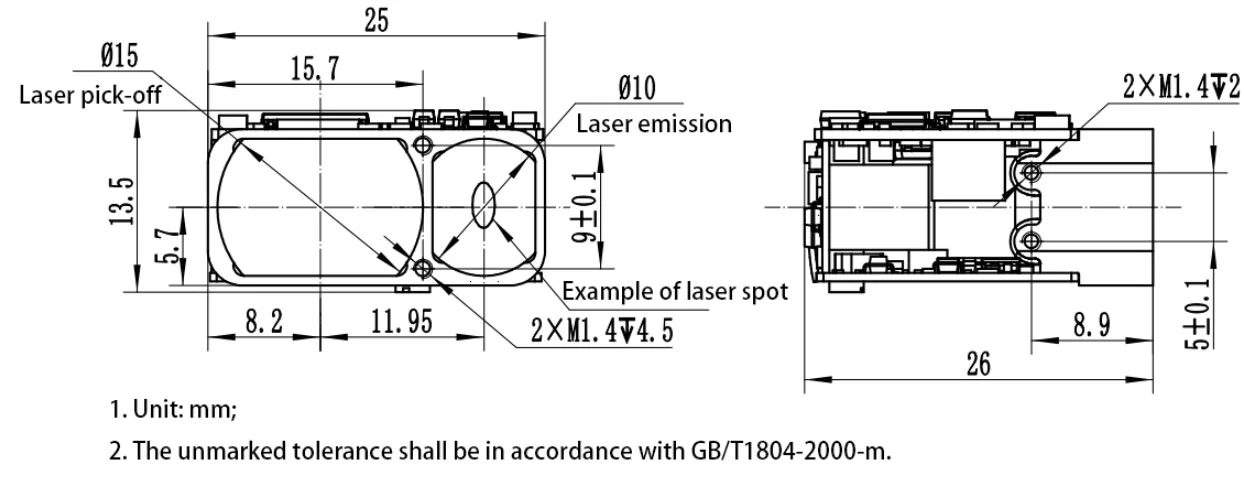

Zewnętrzne wymiary interfejsów mechanicznych i optycznych pokazano na rycinie 2.

1200m Micro Laser Rangefinder Module Lrf

Rysunek 2 Schemat interfejsu mechanicznego i optycznego

Interfejs elektryczny

Wymagania dotyczące interfejsu elektrycznego są następujące:

a) Napięcie zasilania:3 V ~ 5,5 V (typowa wartość 3,3 V lub 5 V);

b) STANDBY Zużycie energii:≤ 0,8 W;

c) Średnie zużycie energii:≤ 1W;

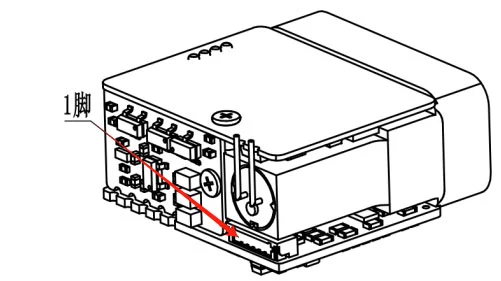

D) Górny koniec komputera osiąga test sieciowy z złączem maszyny pomiaru odległości 0,8WTB-6AB-01 (Yueqing Huabao) przez złącze 0,8 WTB-6Y-2. Definicje pinów portu zasilania i komunikacji na końcu Rangefinder pokazano w tabeli 1, a pozycje pinów złącza pokazano na rysunku 3.

Tabela 2 Definicja produktu elektrycznego

Szpilka	Etykietowanie	Definicja charakterystyki elektrycznej	Kierunek sygnału
1	Power-One
2	Ttl_rxd	Port wejściowy sygnału	Komputer hosta do Rangefinder
3	Ttl_txd	Port wyjściowy sygnału	RangeFinder do komputera hosta
4	NC
5	Zasilacz+
6	GND

1200m Micro Laser Rangefinder Module Lrf

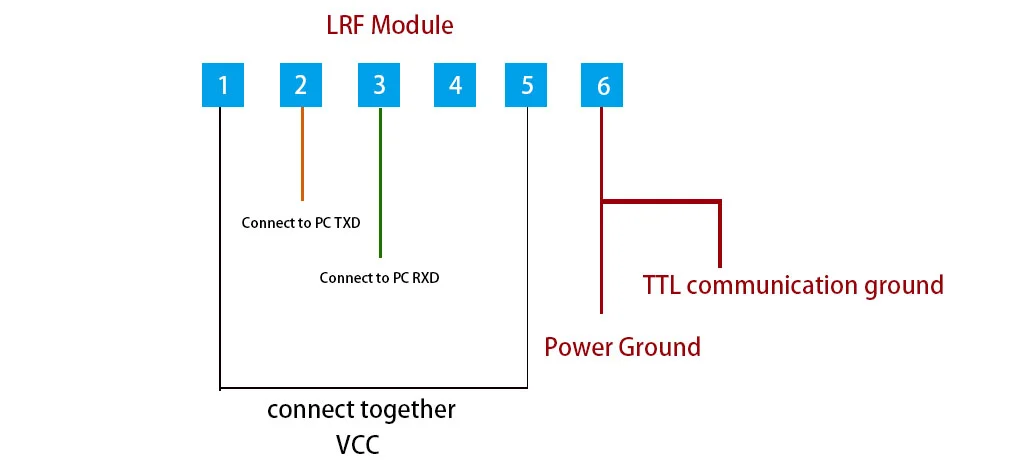

Schemat połączenia elektrycznego

1200m Micro Laser Rangefinder Module Lrf

Komunikacja modułu

Dane

♦ Szybkość transmisji: 115200 b / s;

♦ Format transmisji pojedynczej bajtów: w tym 1 bit początkowy, 8 bitów danych, bez kontroli, 1 bit stopu, 8 -bitowe dane są przesyłane najpierw na niskim poziomie, a następnie w wysokim poziomie;

Protokół

Pojedyncze polecenie

Uwaga: Wyślij kod weryfikacyjny = bajt 3 + bajt 4 + bajt 5 + bajt 6 + bajt 7;

Otrzymano kod weryfikacji = bajt 1 + bajt 2 + bajt 3 + bajt 4 + bajt 5 + bajt 6 + bajt 7.

Wyślij do modułu dystansowego

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x88	0xff	0xff	0xff	0xff	Sprawdź kod

Moduł rozmiarowy powraca

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	Freq	status	0xff	Dane_h	Dane_l	Sprawdź kod

Status = 0, ciągły pomiar kończy się niepowodzeniem; Data_h = 0xff, data_l = 0xff; Status = 1, ciągły pomiar się powiódł; Data_h = wysoki bajt wyniku pomiaru; Data_l = niski bajt wyniku pomiaru.

Freq = 0x89, 1 Hz dla zasięg; Freq = 0xa9, 2Hz dla dystansu; Freq = 0xb9, 5Hz dla dystansu; Freq = 0xf9 dla trybu kalibracji osi (status osi jest odsyłany raz po otrzymaniu instrukcji kalibracji osi).

Przestań mierzyć

Wyślij do modułu w zakresie:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x8e	0xff	0xff	0xff	0xff	Sprawdź kod

Moduł rozmiarowy powraca:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x8e	status	0xff	0xff	0xff	Sprawdź kod

Status = 0, ciągły pomiar nie został zamknięty; Status = 1, ciągły pomiar jest skuteczny do zamknięcia.

Notatka:Dane są zwracane w szesnastkowej części, a wszystkie wyniki danych zostaną wyprowadzone przez pomnożenie rzeczywistych danych przez 10;

Przykład:Dist = 2000,3 m, dane wyjściowe to 20003, które są konwertowane na sześciokadcicę jako 4e23, to znaczy data1 = 0x4e i data2 = 0x23.
