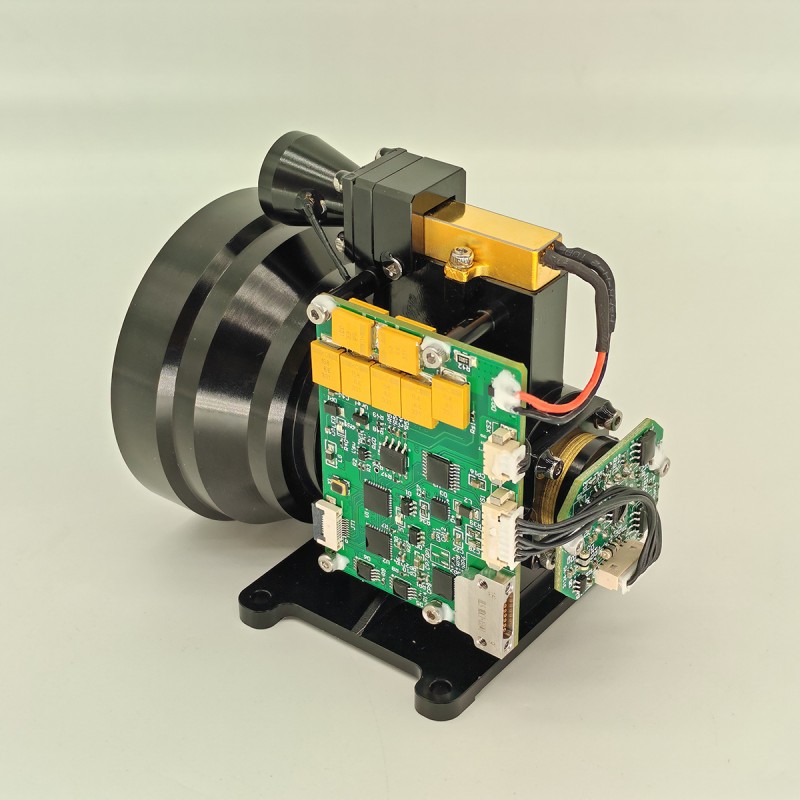

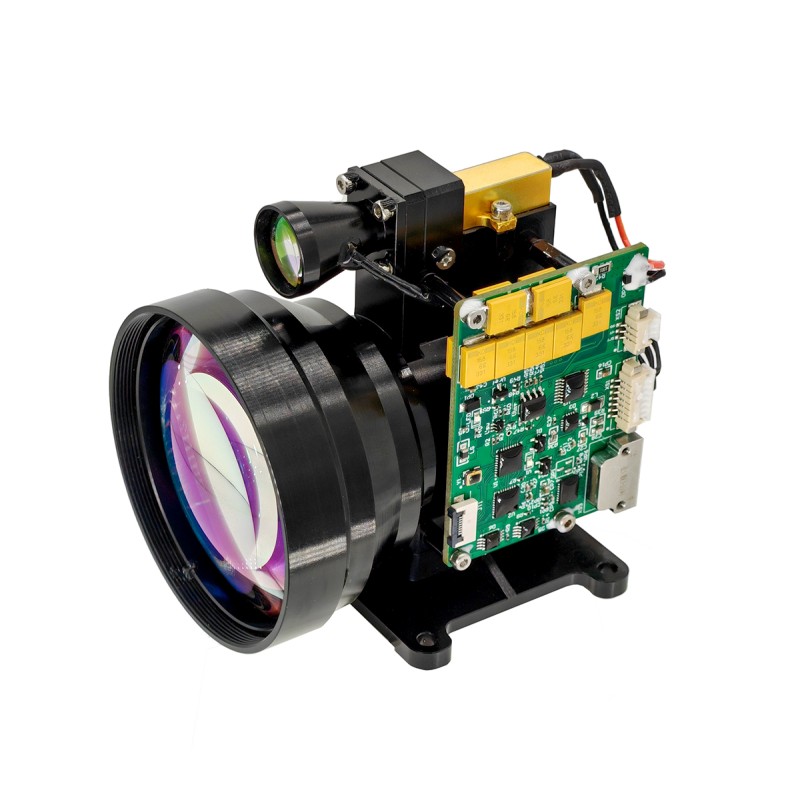

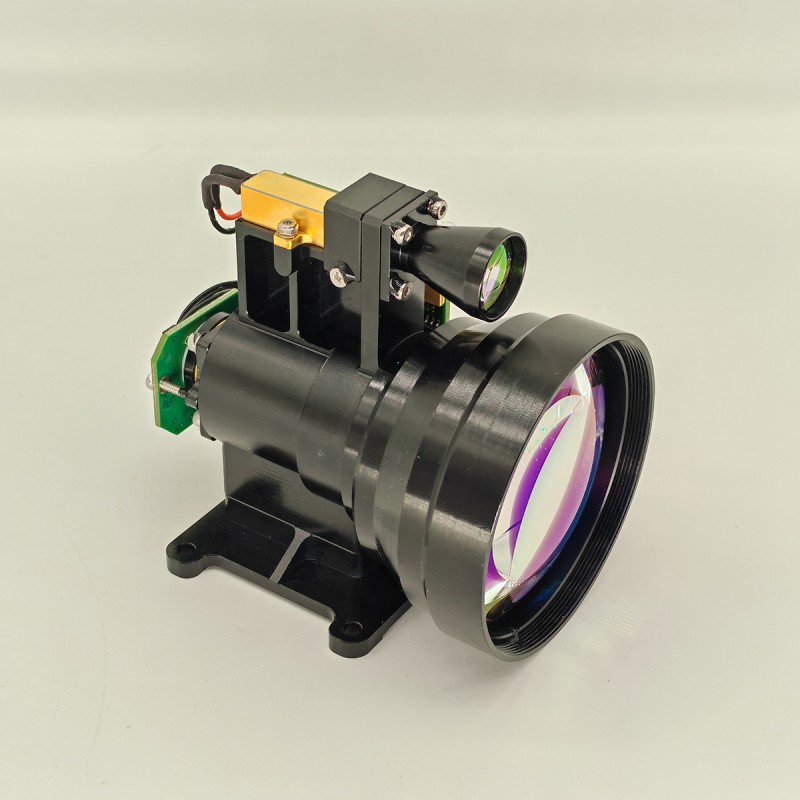

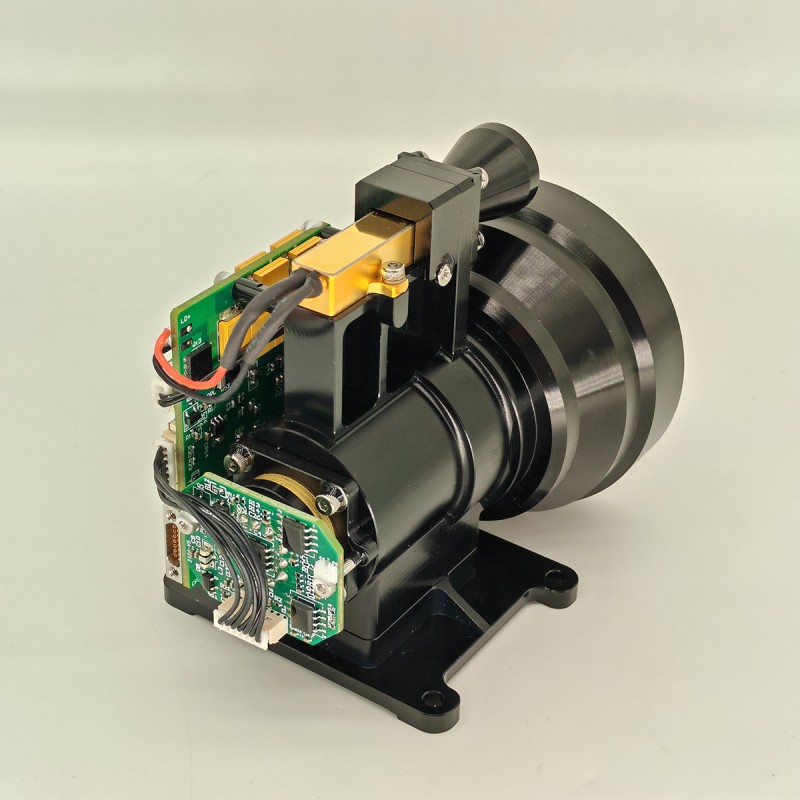

12-kilometrowy moduł laserowy
STA-B1220X to ludzki moduł pomiaru odległości lasera, który może wykryć odległość docelową i przesyłać zmierzoną odległość do górnego komputera poprzez komunikację szeregową. Widoczność ≥ 25 km, współczynnik odbicia docelowego ≥ 0,3, wilgotność ≤ 80%, pojazd (2,3 m × 2,3 m do celu NATO) odległość w zakresie ≥ 12 km; Max w zakresie ≥ 20 km.
Wyślij zapytanie
Opis produktu
Główne funkcje
(1) pojedynczy odległość i ciągłe;
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
Wprowadzenie produktu
B1220X Laser Rangefinder Module to wojskowy laserowy w zakresie pulsowy zaprojektowany do scenariuszy aplikacji, takich jak samoloty, bezzałogowe pojazdy powietrzne, zbiorniki i zakres. Ma małe, lekkie, niskie zużycie energii, stabilną wydajność, długą odległość pomiaru i długą żywotność, bezpieczeństwo wzroku człowieka i inne zalety, jest ważnym sprzętem technicznym w celu poprawy dokładności celowania produktu.
Indeks wydajności produktu
| Przedmiot | Parametr techniczny | Instrukcja |
| Model | STA-B1220X | |
| Działająca długość fali | 1535 ± 5 nm | |
| Bezpieczeństwo wzroku | Klasa 1 (IEC 60825-1) | |
| Odbieranie przysłony | Φ57 mm | |
| Przysłona emisji | Φ19 mm | |
| Zdolność w zakresie | 50m-20 km | |
| Zakres | ≥ 20000 m | Maksymalny zakres |
| ≥15000 m | Duży cel, współczynnik odbicia: 0,6, widoczność obserwatora 25 km | |
| ≥12000 m | Cel NATO | |
| ≥8000 m | Ludzki cel | |
| ≥3200 m | Cel UAV | |
| Mini zakres | 50m |
|
| Wykrywanie wielu celów | Do 3 celu |
|
| Dokładność w zakresie | ± 3m | 3d |
| Częstotliwość w zakresie | 1 ~ 10 Hz regulowany |
|
| Wskaźnik dokładności | ≥98% |
|
| Fałszywa szybkość alarmu | 1% |
|
| Kąt rozbieżności | ≤0,3mrad |
|
| Interfejs komunikacyjny | RS422 / RS232 / TTL |
|
| Woltaż | DC18 ~ 32 V. |
|
| Siła robocza | ≤3 W. | Normalny test temperatury |
| Moc szczytowa | ≤6 W. | Normalny test temperatury |
| Szok mechaniczny | 75G, 1 ms |
|
| Temperatura pracy | -40 ℃～+60 ℃ |
|
| Temperatura przechowywania | -55 ℃～+70 ℃ |
|
| Niezawodność | MTBF ≥ 1500H |
|
| Rozmiar | ≤90 mm × 63 mm × 82 mm |
|
| Waga | ≤350 g |
|
| Główna funkcja | Pierwszy i ostatni cel, wielopasmowy, selektywność odległości odległości | |
| Więcej funkcji | 1. Funkcja ustawienia na martwym punkcie odległości; 2. Funkcja sprawdzania samooceny (wysokie napięcie, temperatura itp.); 3. Rozdzielczość odległości: 30 m; | |
Uwagi:
1) rozmiar docelowy NATO 2,3 m × 2,3 m; Rozmiar docelowy człowieka 0,5 m × 1,7 m; Rozmiar docelowy UAV 0,2 m × 0,3
M; Współczynnik odbicia 30%, widoczność obserwatora ≥ 20 km
Interfejs instalacyjny struktury
Interfejs zewnętrzny
| Model złącza | MDC1-15SW1 | ||
| Szpilka | Określić | Funkcjonować | Uwagi |
| 1 | Vee | Pozytywne wejście mocy | 9-36v |
| 2 | GND | Ziemia wejściowa zasilania |
|
| 3 | RS422_T/R+ |
|
|
| 4 | Rs422_t/r- |
|
|
| 5 | Rs422_rxd- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3,3 V. |
| 10 | TTL-RX |
|
3,3 V. |
| 11 | GND | Podstawa komunikacyjna |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
Moduły i niestandardowe rozwiązania OEM/ODM
B1220X jest przeznaczony dla integratorów systemów szukających wygodnego, mocnego i kompaktowego rozwiązania laserowego. Zapewnia niezawodną wydajność w szerokim zakresie aplikacji.
Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
