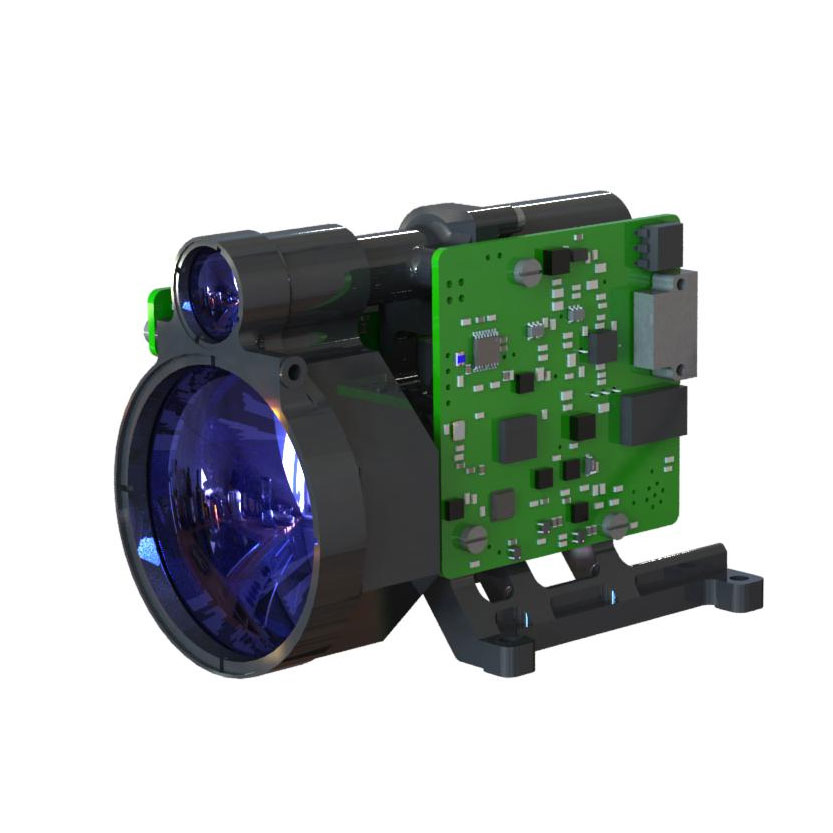

13 km moduł Rangefinder

STA-D1013B 13 km moduł Rangefinder przyjmuje moduł laserowy szklanego 1535 nm Erbium opracowany niezależnie przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości pomiarowej i bezpieczeństwa człowieka.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: cel NATO ≥10000m; Typowy cel ≥15000m
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤230g

13 km Module Rangefinder

1. Zintegrowana konstrukcja, odporność na wstrząs i wibracje, wysoka niezawodność, silna zdolność adaptacyjna środowiskowa;
2. 1535 Nm pompowane Q-przełączone Q Erbium Glass Laser Zintegrowana konstrukcja zintegrowana konstrukcja i końcowy tryb instalacji uszczelnienia, silna zdolność przeciw mizadjustacji, trwałe, długie życie zawodowe i bezpieczeństwo oczu ludzkiego;
3. Interfejs wewnętrzny obwodu jest cały proces bezpośredniego połączenia z drutem spawanym, solidny i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego luźnym złączem, utlenianiem i parą wodną oraz poprawić niezawodność produktu i żywotność.

Wskaźnik wydajności produktu dla modułu STA-D1013B Moduł Rangefinder

Przedmiot	Indeks
Model	STA-D1013B
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	50m-15000m
Wydajność	15000 m	Typowy cel, widoczność ≥ 25 km
	13000 m	Duży cel, widoczność ≥ 25 km
	10000m	Widoczność ≥ 25 km, cel z 0,3 odbiciem dla pojazdów 2,3 m × 2,3 m
Wilgotność	≤ 60%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤50 m
Kąt rozbieżności	≤0,3mrad
Częstotliwość w zakresie	Raz, 1 Hz, 5 Hz, 10 Hz
Rozmiar	≤95 mm × 60,5 mm × 71,5 mm
Woltaż	18v ～ 36v
Zużycie energii	Średnie zużycie energii: ≤ 4 W
Zużycie energii w trybie gotowości	≤1,8 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤230 g

Interfejs instalacji struktury dla modułu LRF ST1013B

Funkcja produktu dla modułu STA-D1013B Moduł Rangefinder

● Funkcja laserowa;
● Funkcja zbierania włączania i temperatury;
● Funkcja bramkowania zasięgu;
● Funkcja docelowa głowy i końcowa;
● Funkcja ochrony odwrotnej zasilania;
● Funkcja samokontroli;
● gromadzą funkcję czasów emisji laserowej;
● z funkcją programu aktualizacji portu szeregowego;
● Zapewnia osobną funkcję sygnału sterowania zasilaniem.

Interfejs elektryczny

Górny koniec komputera realizuje test sieciowy z gniazdem J30JZLN15ZKWA000 końcowy Rangefinder przez prostokątne złącze J30JZ/XN15TJCAL01. Definicja PIN zasilacza i portu komunikacyjnego Rangefinder pokazano w poniższej tabeli.

PIN Definicja portu zasilacza i komunikacji na końcu Rangefinder

Numer pin	Numer	Kierunek transmisji	Notatki
P-1	Vin+	POMIAR POMIARU POMIARU	Zasilacz górnego komputera
P-2	Vin+
P-3	Vin+
P-4	Kontrola włączona+	Kontrola włączona+	Zwarcie P-12 do zasilania
P-5	RS422_TXD+	Port wyjściowy sygnału	RangeFinder do komputera hosta
P-6	RS422_RXD+	Port wejściowy sygnału	Górny komputer do Rangefinder
P-7	RS422_GND	Drut uziemienia komunikacji
P-8	NC	Zawieszony
P-9	Vin-	Wejście mocy ujemny	Zasilacz górnego komputera
P-10	Vin-
P-11	Vin-
P-12	Kontrola włączania	Kontrola włączania	Zwarcie P-4 do zasilania
P-13	Rs422_txd-	Port wyjściowy sygnału	RangeFinder do komputera hosta
P-14	Rs422_rxd-	Port wejściowy sygnału	Górny komputer do Rangefinder
P-15	NC	Zawieszony
