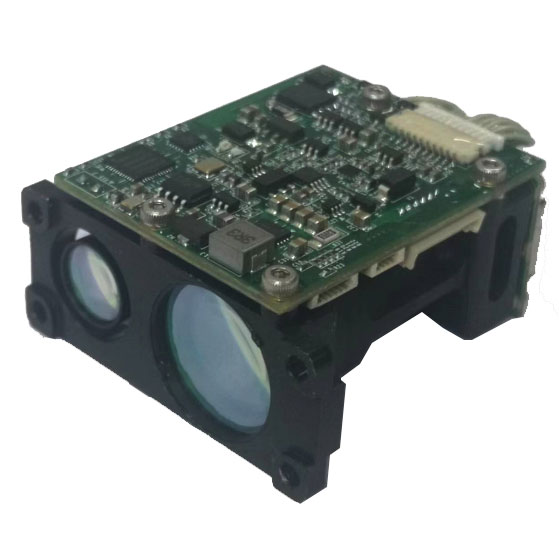

1535 Nm 10 km moduł zasięgu lasera

Moduł Jioptics 1535 Nm STA0410 1535 NM Laser Rangefinder jest specjalnie zaprojektowany do integracji OEM i może zapewnić dokładny pomiar systemów kontroli pożaru, samolotów/UAV, zbiornika/UGA, statków, systemów nadzoru granicznego i innych aplikacji.
Maksymalny zakres ≥ 10000 m
Zakres 2,3 × 2,3 m rozmiar docelowego ≥4000 m
Dokładność pomiaru odległości ± 1m
Pomiar dokładności ≥ 98%
Waga ≤ 69,5 g

Model:STA0410

Wyślij zapytanie

Opis produktu

1535 Nm 10 km moduł zasięgu laserowego jest rodzajem precyzyjnego instrumentu wykrywania odległości, przez laserowy system optyczny Emisja laserowa System optyczny laserowy nadajnik laserowy zasilanie odbiornika i kontrolera i powłoka (jak pokazano na rysunku 1), zainstalowany na platformie naziemnej lub pojazdu, oraz zaworowy z systemem widoku pojazdu, przesyłany przez system platformy, i śledząc system platformy docelowego, na celowym celu, na celowym celu, na celowym celu, na celowym celu, na celowym celu, na cel celowy, na cel, na cel celowy, na cel celowy, na cel, na cel celowy. Zablokuj i wyjść sygnał flagi, który został przeszukany do celu, a następnie uruchom dane odległości przez interfejs wyjściowy, do górnego komputera

Głównymi cechami laserowego przedziału to: odległość wykrywania, długa objętość, mała i czas reakcji światła szybkie wykrywanie i wysoka dokładność mogą wykryć wiele celów, a dane o celach wyjściowych można połączyć z siecią komunikacyjną pola bitwy.

Główne wydajność i parametry techniczne

Długość fali laserowej	1,535 μm
Bieżnik w trybie gotowości	0,11a, średni prąd 0,25A @5V zasilacz;
Napięcie robocze	3,3 V ~ 5,4 V.
Fałszywa szybkość alarmu	≤1%
Prawie test testowy	98%
Minimalny zakres testów	20m
Nośny	4 km (2,3 x 2,3 m samochodu), duży cel 10 km;
Dokładność	± 1m
Częstotliwość pracy	1 Hz, 5 Hz, awaryjny 10 Hz;
Kąt rozbieżności	≤0,5 Mrad
Wybór pierwszych i ostatnich celów
Interfejs wyjściowy	Rs422
Składowanie	Życie przechowywania 12 lat
Przydatność środowiska
Temperatura 2orking	-40 ° C ~+ 55 ° C.
Temperatura przechowywania	-50 ° C ~ + 70 ° C.

Tryb interfejsu

szpilka	symbol	funkcjonować	pigment	wyjaśnić
1	T+	Sygnał komunikacyjny	czerwony	Połącz się z PC RX +
2	T-	Sygnał komunikacyjny	czarny	PC rx-
3	R-	Sygnał komunikacyjny	żółty	Połącz się z komputerem komputerowym TX-
4	R+	Sygnał komunikacyjny	zielony	Połącz się z PC TX +
5	GND	Komunikacja do	niebieski
6	GND	Moc	biały
7	+5 V/3A	Podaż ogólna	pomarańczowy
8	GND	Moc	brązowy

Rozmiar modułu Rangefinder

Scenariusz aplikacji

Moduły laserowe Jioptics są szeroko stosowane w scenach wojskowych lub cywilnych (bezzałogowe pojazdy powietrzne, strąki fotoelektryczne, sprzęt do obrazowania termicznego itp.). W najtrudniejszym środowisku wysoka wydajność i wysoka niezawodność odgrywają ważną rolę. Solidne rozwiązanie wzmacniające Twój produkt przekraczający jego ograniczenia.
