1570nm 5km Moduł laserowy przeciw dronom

Laserowy moduł pomiaru odległości STA-CR5000X, opracowany przez zespół Jioptics, wykorzystuje bezpieczny dla oczu zespół lasera OPO 1570 nm. Charakteryzuje się doskonałą penetracją atmosfery, niską wrażliwością na zakłócenia powodowane przez światło słoneczne, kurz i inne źródła światła otoczenia, a także umożliwia pomiary na bardzo duże odległości w złożonych warunkach klimatycznych, przy dużej ukryciu, co utrudnia wykrycie. Zasięg: 5000 m (cele UAV 0,3 x 0,3 m), 10000 m (cele NATO 2,3 x 2,3 m) Dokładność pomiaru ± 2 m Dokładność pomiaru ≥ 98% Waga ≤ 1,2 kg

Wyślij zapytanie

Opis produktu

Pole aplikacji

Kapsuła pokładowa/dronowa

Gimbal montowany w samochodzie

Ochrona wybrzeża

Pomiar odległości przeciw dronom

Integracja systemów bezpieczeństwa pan tilt i innych systemów

Indeks wydajności produktu dla bezpiecznego dla oczu modułu LRF CR5000X

Przedmiot	Parametr techniczny	Instrukcja
Model	STA-CR5000X
Robocza długość fali	1570nm
Szerokość impulsu	15ns ± 5ns
Bezpieczeństwo oczu	Klasa 1 (IEC 60825-1)
Przysłona odbiorcza	Φ60mm
Otwór emisyjny	Φ30mm
Możliwości zasięgowe	Definicja
Zakres zasięgu	≥20000m	Maksymalny zasięg
	≥12000m	Uwaga: Rozmiar produktu można dostosować do wymagań.
	≥10000 m	Cel NATO
	≥7000m	Gimbal montowany w samochodzie
	≥5000m	Cel dla drona DJI Phantom 4
Maksymalny zasięg	200 m
Wykrywanie wielu celów	Do 3 celów
Dokładność zasięgu	±2m	RMS
Robocza długość fali	Regulacja w zakresie 1~10 Hz
Stopień dokładności	≥98%
Liczba fałszywych alarmów	1%
Kąt rozbieżności	> 0,8 mrada
Interfejs komunikacyjny	RS422	Szybkość transmisji 115200bps
Woltaż	Napięcie stałe 18–30 V
Pobór mocy w trybie gotowości w normalnej temperaturze	≤20W	Test normalnej temperatury
Moc szczytowa	≤120 W	Test normalnej temperatury
Czas podgrzewania	≤ 1 minuta	W temperaturze pokojowej
Temperatura pracy	-40 ℃ ~ + 60 ℃
Temperatura przechowywania	-55 ℃ ~ + 70 ℃
Metoda chłodzenia	Chłodzenie powietrzem
Rozmiar	≤181 mm × 67 mm × 115 mm
Waga	≤1,2 kg
Główna funkcja	Pierwszy i ostatni cel; Zakres wielu celów; Selektywność odległościowa;
Więcej funkcji	a) Wyposażony w funkcję samokontroli;b) Pomiar odległości docelowej;c) Wsparcie aktualizacji oprogramowania i aktualizacji parametrów poprzez interfejsy komunikacyjne.

Uwagi:

1) cel NATO o wymiarach 2,3 m × 2,3 m; Rozmiar docelowego człowieka 0,5 m × 1,7 m; Rozmiar celu UAV 0,3 × 0,3 m; Odbicie 30%, widoczność obserwatora ≥ 25 km.

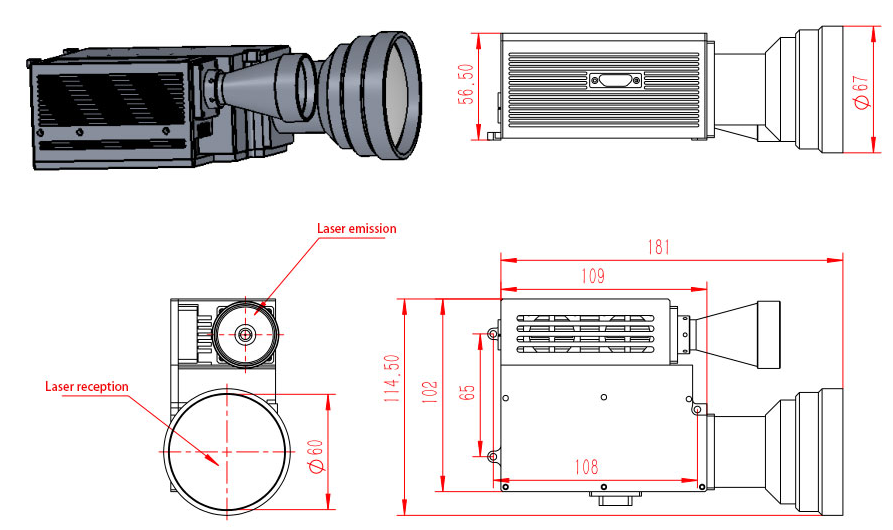

Struktura mechaniczna

Uwaga: Rozmiar produktu można dostosować do wymagań.

Do 3 celów

Definicja interfejsu złącza Y50X-12119TKZ:

SZPILKA	Definicja
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Zewnętrzne wejście synchroniczne+
15	Zewnętrzne wejście synchroniczne-
8	Szerokość impulsu
3, 11	Zacisk wyłącznika zasilania
14, 16, 17, 18, 19	/
