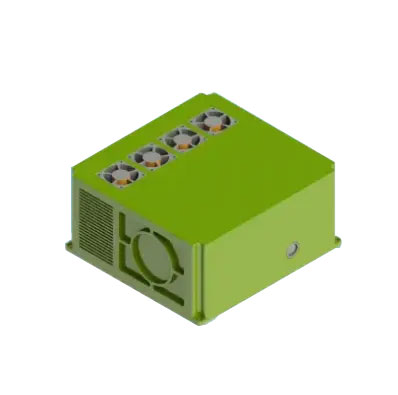

1570 nm Opo Laser 80MJ 20Hz

Electrooptyczne z wysokiej mocy Q-przełączane Q 1570 Nm Laser OPO 80MJ 20 Hz, z wbudowanym układem sterowania obwodami napędowymi, szybkość powtarzania impulsu 1 ~ 20 Hz (regulowana), szczytowa moc ≥ 80mJ, kąt rozbieżności ≤6mrad, jest idealnym źródłem światła dla radaru laserowego, laserowe i fotoelektryczne.
Peak długość fali: 1570 nm
Energia Mono-Pulse: 80mJ
Częstotliwość robocza: 1-20 Hz （regulowane）
Temperatura robocza: -40 ° C ~+60 ° C.

Wyślij zapytanie

Opis produktu

1570 nm Laser Opo 80MJ 20 Hz Parametr techniczny

Długość fali	1570 nm
Moc szczytowa	≥10 MW
Szerokość pulsu	≤10ns
Szybkość powtarzania pulsu	1 ~ 20 Hz (regulowane)
Kąt rozbieżności	≤6mrad
Ciągły czas pracy	≥5 min (@20 Hz, w temperaturze pokojowej)
Temperatura robocza	-40 ℃～ 60 ℃
Temperatura przechowywania	-45 ℃～ 70 ℃
Wibracja	Można go zastosować w sytuacji montowanej na pojazdach/statku
Wymiar	≤208 mm × 220 mm × 80 mm
Waga	≤3,6 kg
Zasilacz	DC18V ~ 32 V.
Zużycie energii	Szczytowe zużycie energii to nie więcej niż 600 W
Zużycie energii	Zużycie energii w trybie gotowości to nie więcej niż 160 W
Metoda rozdzielania ciepła	Chłodzenie powietrza

Definicja pin

Tabela 1 definicja „DC28V”
Szpilka.	Definicja
1 ~ 8	24 V+
9 ~ 15	GND
Tabela 2 Interfejs komunikacyjny
Szpilka. NIE	Uwaga definicji.	Notatka.
1	Zewnętrzny spust+	3,3 V Różnica
2	Zewnętrzny spust-	3,3 V Różnica
3	RS422 RX+	Komunikacja portu szeregowego
4	Rs422 rx-
5	RS422 TX+
6	Rs422 tx-
7	GND	Sygnał GND
8	Zewnętrzna synchronizacja+	3,3 V Różnica
9	Zewnętrzna synchronizacja-	3,3 V Różnica
10	NC
