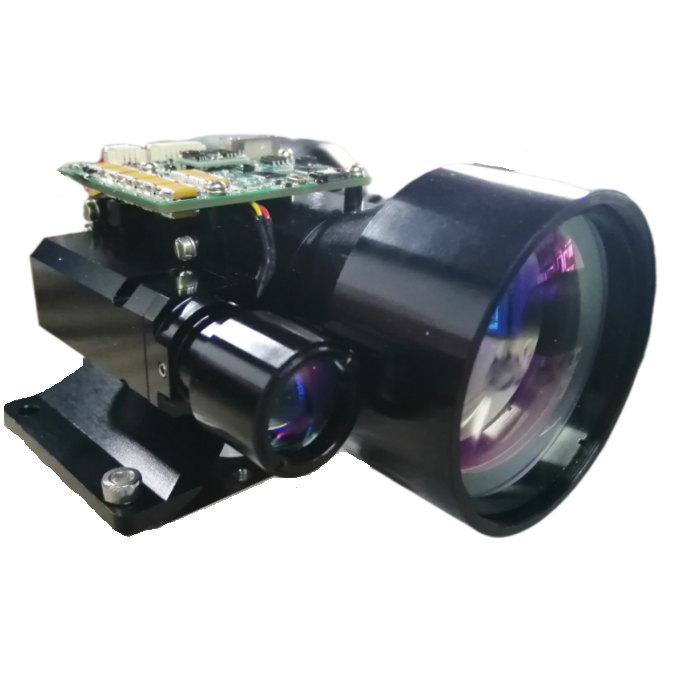

15 -kilometrowy zasięg laserowy

Przedmiot	Parametr techniczny
Działająca długość fali	1,54 μm ± 0,02 μm
SCOE Range	50m ~ 15000 m
Obiekt	Widoczność jest nie mniejsza niż 20 km w warunkach wyraźnych, wilgotność nie jest większa niż 50% (30 ° C), a odległość od pojazdów (cel 2,3 m × 2,3 m) wynosi ≥15000 m
	Widoczność nie jest mniejsza niż 28 km, wilgotność nie jest większa niż 50% (30 ° C), a dla celów z rozproszonym odbiciem nie mniejszym niż 30% (cel 4 m × 6 m), odległość odległości wynosi ≥ 20000 m
Główna funkcja	Pojedynczy odległość i ciągłe
	Trzy-celowe wskazanie docelowe oraz przednie i tylne
	Funkcja autotestu (w tym: prąd APD, wartość wysokiego napięcia, napięcie wewnętrzne, wartość strefy ślepej)
	Funkcję przebudzenia w trybie gotowości można zrealizować, modyfikując interfejs TTL
Dokładność w zakresie	± 2m
Częstotliwość ciągłej	0,5 Hz-10 Hz
Wskaźnik dokładności	≥98%
Efektywna wyraźna przysłona	50 mm
Liczba impulsów laserowych wystrzelonych między średnią awarią (MNBF)	≥1 × 106 razy
Woltaż	DC5V
Zużycie energii	≤2 W (@1Hz)
Zużycie energii w trybie gotowości	≤0,5 W.
Rozmiar	120 mm × 85 mm × 58,5 mm
Waga	<413 g
Metoda chłodzenia	Chłodzenie przewodnictwa
Temperatura pracy	-40 ℃～+65 ℃
Temperatura przechowywania	-55 ℃～+70 ℃

Moduły laserowe Jioptics są szeroko stosowane w scenach wojskowych lub cywilnych (bezzałogowe pojazdy powietrzne, strąki fotoelektryczne, sprzęt do obrazowania termicznego itp.). W najtrudniejszym środowisku wysoka wydajność i wysoka niezawodność odgrywają ważną rolę. Solidne rozwiązanie wzmacniające Twój produkt przekraczający jego ograniczenia.

Model złącza elektrycznego: J30J; Odpowiednie wtyczki i kable powinny być dostarczane przez stronę B. Szczegółowa definicja interfejsu elektrycznego jest następująca:

Transmisja danych między RangeFinder a komputerem hosta obejmuje następujące treści:
Polecenia sterujące: w tym uruchamianie, ciągłe odległość, pojedyncze odległości, polecenia zapytania itp.
Dane dotyczące pętli: w tym informacje o odległości, temperatura otoczenia, status wyszukiwania zasięgu itp. Wymiana danych między maszyną pomiarową odległości a komputerem hosta przyjmuje magistralę 422. Określony protokół komunikacji oprogramowania jest następujący:
Format komunikacji: Komunikacja RS422, szybkość transmisji 115200 b / s;
Format danych: 8-bitowe dane, jeden bit startowy, jeden bit stopu, bez kontroli parytetu, dane składają się z bajtu nagłówka, części poleceń, długości danych, części parametru, sprawdź bajt;
Tryb komunikacji: Główna kontrola i maszyna pomiaru odległości przyjmują tryb komunikacji głównej, sterowanie głównym wysyła polecenia sterujące do maszyny pomiarowej odległości, a maszyna pomiarowa odległości odbiera i wykonuje instrukcje. W stanie dystansowym RangeFinder odsyła dane i status RangeFinder na górny komputer zgodnie z cyklem dystansowym. Format komunikacji i zawartość poleceń pokazano w poniższej tabeli.

Format wysyłania wiadomości jest następujący:
