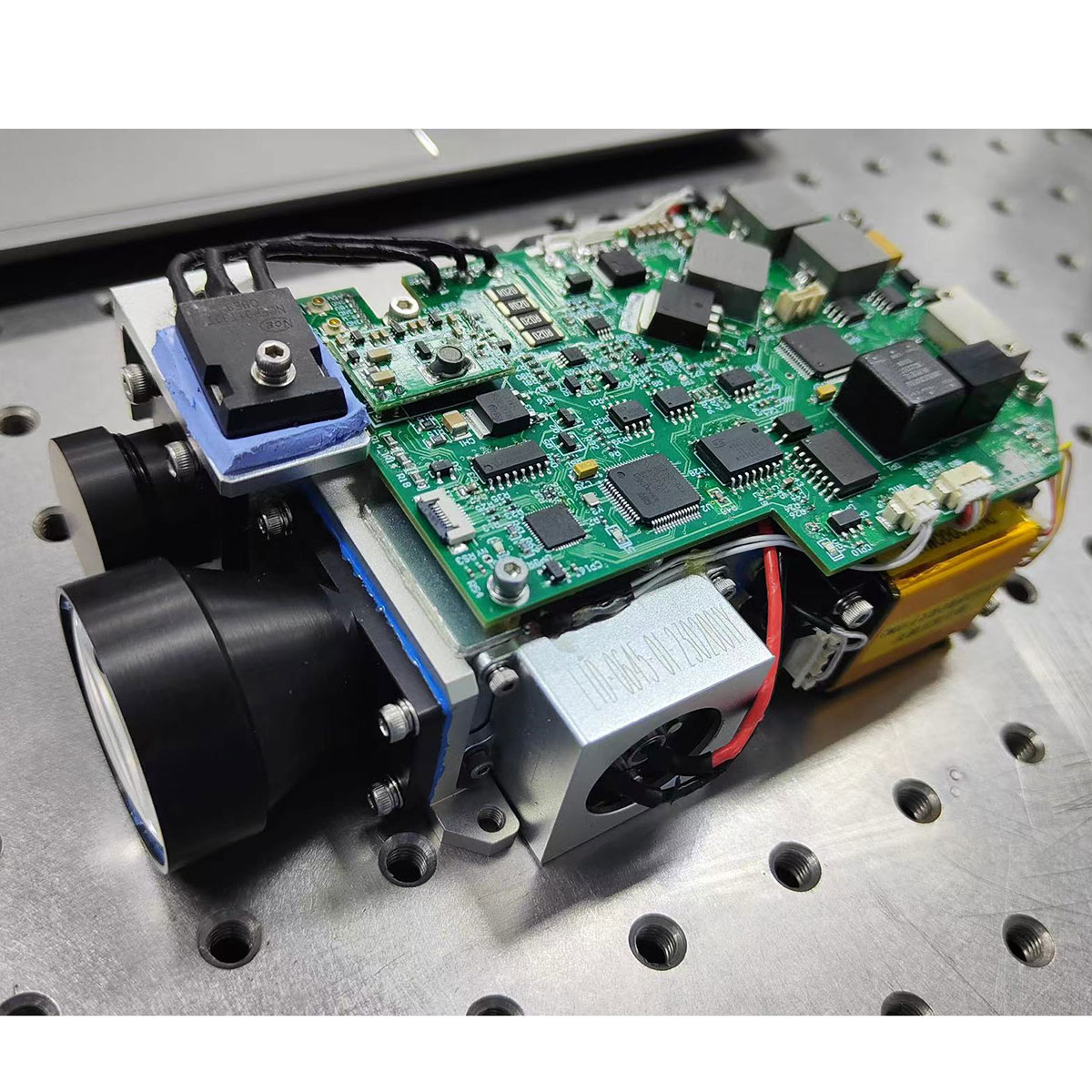

160MJ 1064NM Laser Cel Designator

Średni fotometr laserowy STA-1064160M (zwany dalej fotokometrem laserowym) jest precyzyjnym produktem fotoelektrycznym, który przesyła laser do określonego celu i oblicza informacje o odległości zgodnie z czasem lotu lasera. 160MJ 1064 NM Designator celu ma charakterystykę wyjątkowej wydajności i prostej działalności.

Model:JIO-1064160M

Wyślij zapytanie

Opis produktu

Przegląd

LDR1064-160 Laser Imager składa się z jednostki emisji laserowej, odbiornika laserowego i oddziału w zakresie, źródła napędu laserowego oraz jednostka kontroli i komunikacji.

Główna funkcja

Funkcja laserowa;
Funkcja napromieniowania laserowego;
Ma wyzwalacz sygnału izolacji fotoelektrycznej;
Mieć zewnętrzną funkcję spustu.

160MJ 1064NM Laser Cel Designator Specyfikacje techniczne

Główne wskaźniki
Działająca długość fali	1064 Nm
Energia napromieniowania laserowego	85MJ i 160MJ można przełączyć dwa biegi
Opóźnienie lekkie	304 µS ± 1µs
Kąt dyspersji wiązki laserowej	≤0,2 Mrad
Częstotliwość napromieniowania	8 ~ 21 Hz
Częstotliwość w zakresie	10 Hz
Szerokość impulsu laserowego	10ns ~ 15ns
Stabilność mocy	≤ ± 8%
Zakres	0,2 m ~ 20 km (rozmiar docelowy 10 m x10 m x8 m, widoczność 30 km)
Błąd w zakresie	nie więcej niż 5 metrów
Wybór celu	pierwszy/drugi/koniec
Dokładna szybkość pomiaru	≥ 98%
Czas uruchamiania	1min (opcjonalnie)
Czas pracy (sugerowany)	Tryb w zakresie		Laser ciągle pracuje przez 5 minut, odpoczywaj na 4 minuty, 10 kolejnych cykli
	Tryb napromieniania		Czas napromieniania 120s, spoczynku 60., ciągłe 5 cykli
Pełna waga	<3,3 kg
TEMPERATURA
Temperatura robocza	-40 ℃ ~ +55 ℃
Temperatura przechowywania	-40 ℃ ~ +70 ℃
Wilgotne ciepło
Wilgotność względna	Wilgotność względna
Temperatura	+25 ° C ± 2 ° C.
Czas przechowywania	72H
WIBRACJA
Kształt widma wibracji (GRM = 6,06)	Od 20 Hz do 80 Hz			+3DB/OCT
	80 Hz do 350 Hz			G2/0,04 Hz
	350 Hz do 2000 Hz			-3db/październik
Kierunek i czas wibracji	Wibruj w jednym kierunku przez co najmniej 10 minut
Punkt sterowania	Należy wybrać w urządzeniu lub wstrząsającej powierzchni stołu w pobliżu maksymalnej sztywności produktu, duży sprzęt może użyć średniej kontroli wielopunktowej
Punkt monitorowania	Punkt monitorowania powinien zostać wybrany w kluczowej części testowanej produktu, aby reakcja przyspieszania kwadratowego korzeni nie przekracza maksymalnej dopuszczalnej konstrukcji (GRM = 6,06)
Wymagania instalacyjne	Próbka jest sztywno podłączona do stolika wstrząsającego, a produkt z amortyzatorem powinien usunąć amortyzator do testu
Kontrola wydajności	Test włączony podczas wibracji wszystkie wskaźniki wydajności powinny spełniać wymagania techniczne określone w dokumencie projektowym. W przypadku awarii wolno naprawić. Gdy test akceptacyjny jest przeprowadzany po naprawie, wartość widma powinna zostać zmniejszona do 0,01 g2/Hz, GRM = 3,03, a próba powinna być wibrowana w kierunku najbardziej strachu wibracji dla wibracji 10-minut
Zakres temperatur
Test włączony	-35 ± 3 ℃ ~ +52 ± 2 ℃
Szybkość zmiany temperatury
Wzrost temperatury	10 ℃/min
Chłodzenie	10 ℃/min
Czasy cyklu	10 razy powinien upewnić się, że ostatnie 2 cykle bez usterki, jeśli usterka wystąpi w ostatnich 2 cyklach, po naprawie, musi tworzyć 2 bezproblemowe cykle
Czas cyklu	Jeden czas cyklu to 4h, jeden cykl obejmuje wzrost temperatury → Pobyt temperatury → chłodzenie → Pobyt temperatury → Wzrost temperatury
Czas przebywania w wysokiej i niskiej temperaturze	Czas przebywania zależy od pojemności cieplnej próbki. Na podstawie zasady przepuszczalności termicznej lub zimnej produktu temperatura wewnętrzna próbki jest utrzymywana przez 5 minut po osiągnięciu stabilności
Wymagania testowanego produktu	Ogólny test cyklu temperatury z całą maszyną powinien być jak najdalej, aby otworzyć pokrywę
Sprawdź i napraw	Sprzęt do testowania zasilania, w każdym cyklu temperatury, po teście, aby potwierdzić, że sprzęt jest uszkodzony, może przeprowadzić następny cykl temperatury
Wymagania dotyczące przechodzenia	Przejście odbywa się z całym sprzętem
Samochód sportowy
Samochód sportowy	Samochody sportowe pasują do całego urządzenia
	Jeśli produkt nie wykonuje testu transportu drogowego, możesz użyć tabeli transportu symulacji do testu symulacji transportu wewnętrznego, to znaczy sinusoidalny test wibracji cyklicznych do identyfikacji produktu
	Wymagania symulowanego testu tabeli transportowej są następujące
Warunki testowe	Częstotliwość	5Hz ~ 200 Hz
	Amplituda	5Hz ~ 7Hz
	Amplituda 12 mm ~ 8 mm
	7Hz ~ 200 Hz równe przyspieszenie 1,5 g
	Dopuszczalne odchylenie testu wibracji jest takie same, jak szerokopasmowy test losowych wibracji
	Kierunek	pionowy kierunek i bok
	Orientacja	pionowe i boczne do osi
	Czas cyklu	log-skan 5 Hz ~ 200 Hz ~ 5 Hz, 12 minut na cykl; Gdy częstotliwość rezonansowa próbki jest mierzona poniżej 5 Hz, częstotliwość testu można rozszerzyć do 2Hz, 2Hz ~ 200 Hz ~ 2Hz skanowanie, czas skanowania powinien wynosić 15 minut.
	Po teście transportowym sprawdź, czy występuje zjawisko uszkodzenia i rozluźnienia strukturalnego, przeprowadzić indeks techniczny, powinno spełniać wymagania projektowe.
Kluczowe wskaźniki wydajności
Zasilacz i zużycie energii	Zakres zasilania				20V ~ 33 V, DC
	Zużycie energii				Moc szczytowa to nie więcej niż 400 W, moc rezerwowa nie jest więcej niż 60 W (temperatura graniczna). 1.5.2 Niezawodność
Niezawodność	MTBF to nie mniej niż 4000h
Bezpieczeństwo	Skonfiguruj urządzenie ostrzegawcze do pracy lasera
	Wyjście nadajnika laserowego jest wyposażone w oczywiste znaki ostrzegawcze
	Sprzęt jest dobrze uziemiony
Utrzymanie możliwości	Wszystkie główne części funkcjonalne i sprzęt są ustawione wskazanie usterki i normalne wskazanie pracy
	Średni czas naprawy MTTR wynosi nie więcej niż 20 minut
Wymagania dotyczące kompatybilności elektromagnetycznej	W procesie działalności systemowej sprzęt może być kompatybilny z innym sprzętem w systemie, normalna praca

Interfejs Mechical

Interfejs elektryczny

5.1 Złącze komunikacyjne (model gniazda J30J-15ZKP, Model Plug J30J-15TJ)

Numer pin	Definicja	Treść	Rodzaj sygnału	Uwagi
1	TX+	RS422 Wyślij pozytyw (lokalny)	Wyjście	Komputer hosta obiektu
2	TX -	RS422 Wyślij negatyw (lokalny)	Wyjście	Komputer hosta obiektu
3	Rx+	RS422 Otrzymuj pozytywne (lokalne)	Wejście	Object Górny komputer
4	RX -	RS422 Otrzymuj negatywne (lokalne)	Wejście	Object Górny komputer
5	GND	Ground Rs422	Ziemia sygnału	Object Górny komputer
6				Debugowanie producenta Special
7				Debugowanie producenta Special
8				Debugowanie producenta Special
9				Debugowanie producenta Special
10				Debugowanie producenta Special
11				Debugowanie producenta Special
12				Debugowanie producenta Special
13				Debugowanie producenta Special
14		Zewnętrzny system czasu +	Wejście	RS422 Różnica
15		Tong czas zewnętrznego -	Wejście	RS422 Różnica
