Moduł Micro Laser Rangefinder 2000M (LRF)

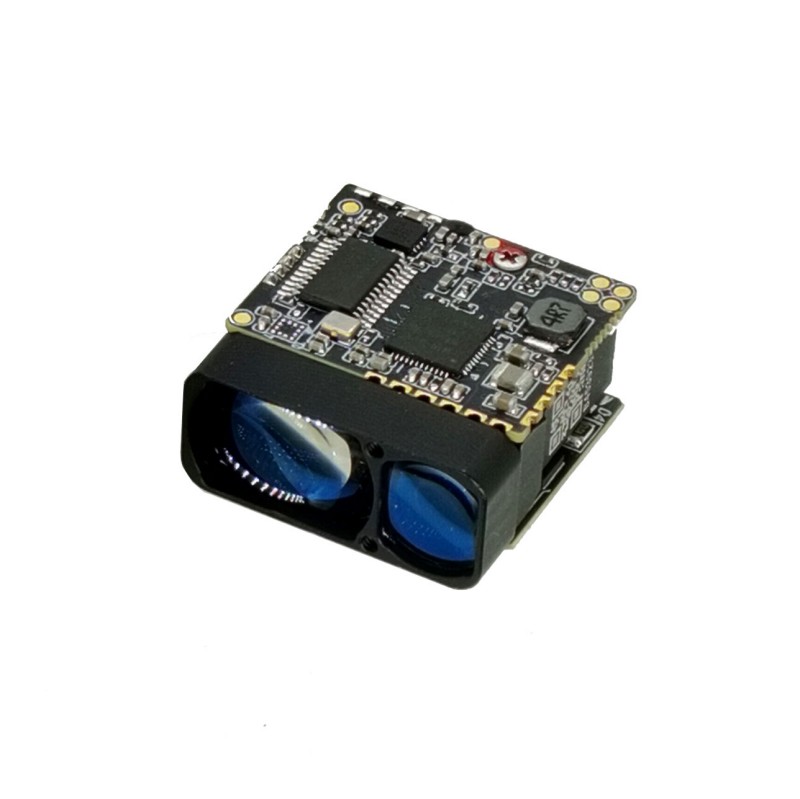

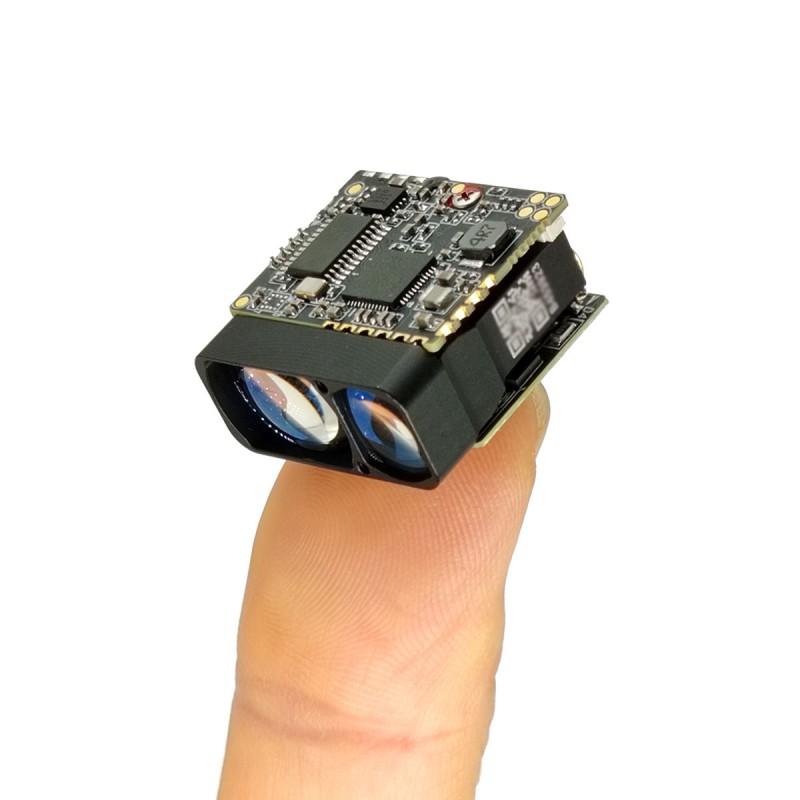

Miniaturowy moduł laserowy STA-W2X wykorzystuje laser półprzewodnikowy o 905 nm, który ma charakterystykę dalekiego zasięgu, niskiego zużycia energii, małego rozmiaru i bezpieczeństwa wzroku. Jest bardzo odpowiedni do integracji małych bezzałogowych strąków pojazdów powietrznych, ręcznych urządzeń noktowizyjnych, obrazowania termicznego i innego sprzętu.

Maksymalny zakres: 2000 m
Dokładność w zakresie: ± 1m
Częstotliwość w zakresie: 1-3 Hz
Waga: 10 g ± 0,5 g

Wyślij zapytanie

Opis produktu

Kluczowe funkcje

Technologia laserowa półprzewodnikowa: doskonała niezawodność, zwartość i niższe zużycie energii niż tradycyjne zakresy czasu lotu (TOF), umożliwiając integrację z urządzeniami przenośnymi i ograniczonymi kosmicznie.

Indeks wydajności produktu

Numer zamówienia	Nazwa projektu	STA-W2X
1	Poziom bezpieczeństwa wzroku człowieka	Klasa 3R （IEC 60825-1）
2	Długość fali laserowej	905 nm
3	Kąt rozbieżności laserowej	1 × 6mrad
4	Odbieraj kątki pola widzenia	~ 20 Mrad
5	Kaliber startowy	Φ10 × 7,5 mm
6	Odbieraj kaliber	Φ15 × 10 mm
7	Zakres (budynek)	5 ~ 20 00 00m
8	Dokładność w zakresie	± 1m
9	Częstotliwość pomiaru	3Hz （5 ~ 45 m）; 0,75 ~ 3Hz （45 ~ 1200 m） 1 Hz (2000 m)
10	Szybkość pomiaru kwadrantu	≥98%
11	Fałszywa szybkość alarmu	≤1%
12	Interfejs danych	UART （TTL_3.3V）
13	Napięcie serwisowe	DC 3 ~ 5 cali
14	Moc Standby (moc na dół)	≤1 MW
15	Zużycie energii roboczej	≤1,5 W.
16	waga	10 ± 0,5 g
17	Wymiary (LWH)	25 × 26 × 13 mm
18	temperatura pracy	-40 ~ ＋ 60 ℃
19	temperatura przechowywania	-55 ~ ＋ 65 ℃
20	bicz	1200G, 1 ms
21	wibrować	5 ~ 50 ~ 5 Hz, 1 x zakres częstotliwości / min, 2,5 g
22	niezawodność	MTBF≥1500H
23	Czas rozpoczęcia	≤200 ms;

Interfejs elektryczny

Interfejs elektryczny użytkownika: UART (TTL_3.3V)

Model złącza: FWF08002-S06B13W5M (złącze TESLA), kolejność linii i konkretna definicja są następujące:

2000m Micro Laser Rangefinder Module Lrf

szpilka	definicja	wyjaśnić
1	GND	Smyczkowy
2	Moc jest	Zasilacz, od 3 do 5 V
3	Uart_nc	(pusty)
4	Uart_tx	Nadajnik portu szeregowego, poziom TTL_3.3v
5	Uart_rx	Zakończenie portu szeregowego, z poziomem TTL_3.3V
6	Power_on	Przełącznik zasilania modułu, poziom TTL_3.3V; (> 0,7 V na, domyślnie <0,15 V)

Wymiary produktu i zalecenia instalacyjne

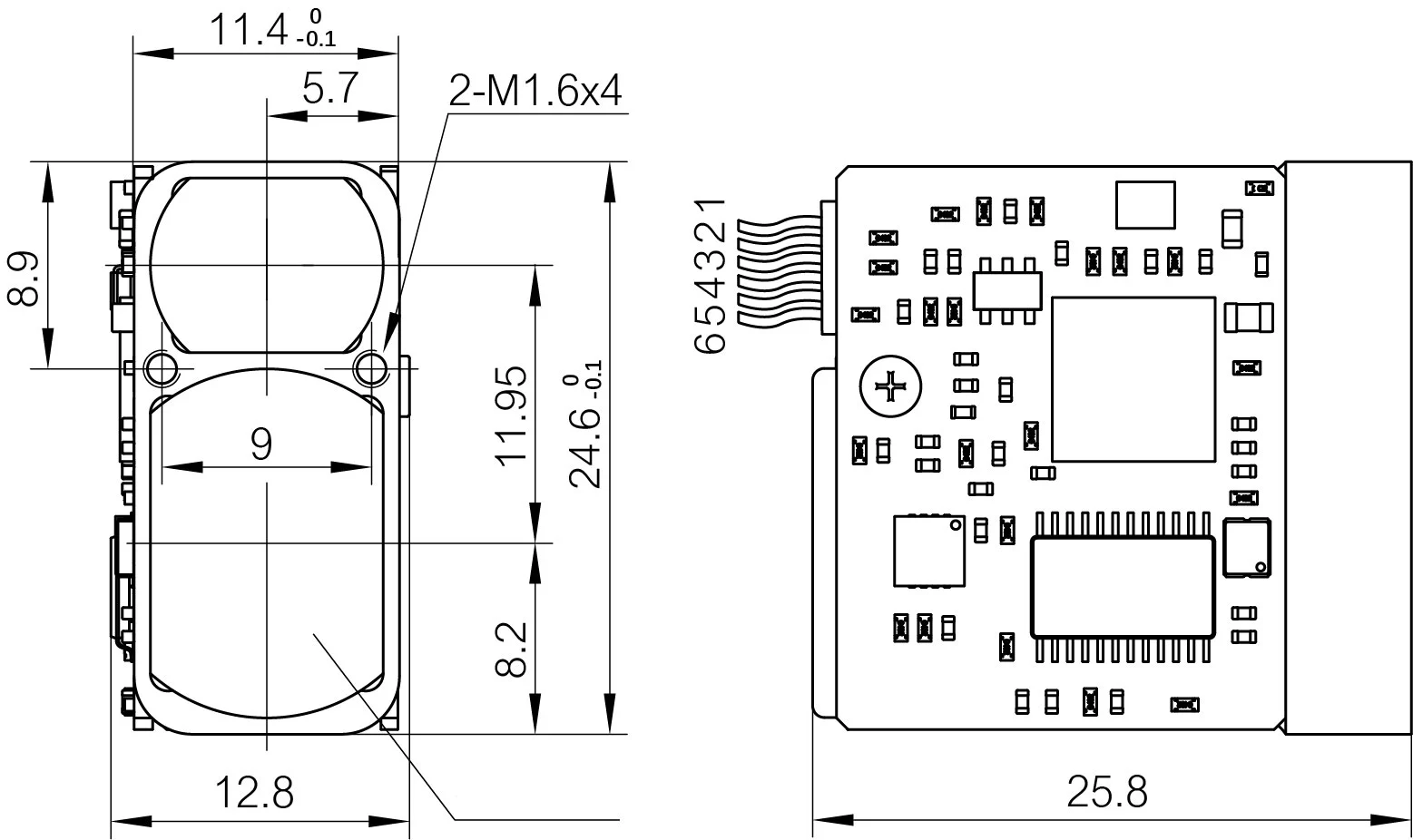

Zewnętrzne wymiary profilu modułu dystansowego STA-W2X są następujące:

2000m Micro Laser Rangefinder Module Lrf

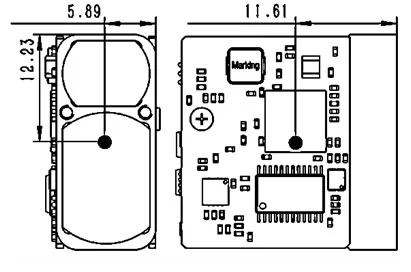

Pozycja środka ciężkości modułu dystansowego STA-W2X jest następująca:

2000m Micro Laser Rangefinder Module Lrf

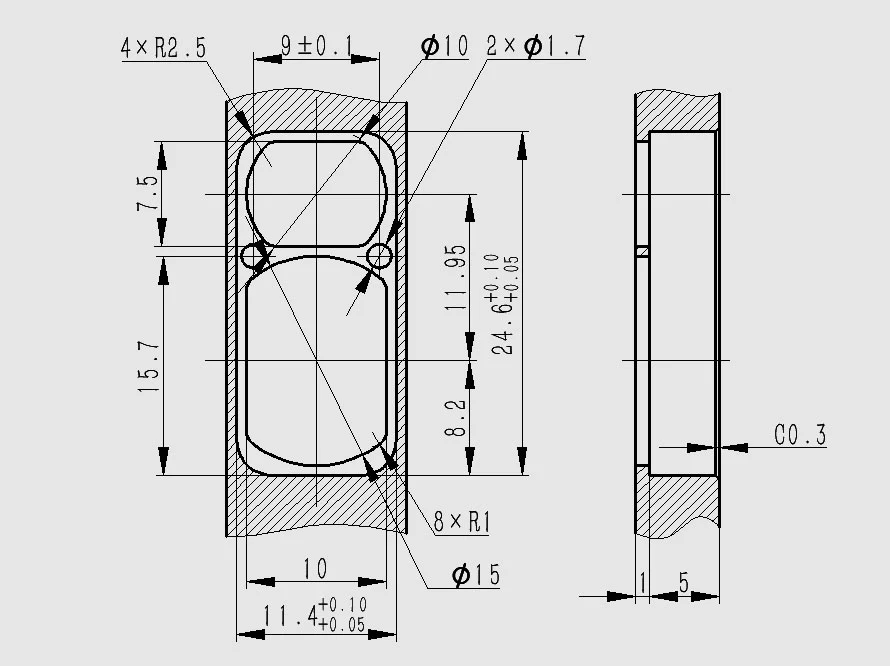

Zalecany projekt interfejsu instalacji dla modułu dystansowego STA-W2X jest następujący:

2000m Micro Laser Rangefinder Module Lrf

Wymagania projektowe dotyczące powłoki soczewki okiennej dla modułu dystansowego STA-W2X są następujące:

Protokół

1. Szybkość komunikacji i format

Standard formatu

Szybkość transmisji (BPS): 9600 /14400 /19200 /38400 /57600 /115200 (domyślnie) / 128000 /230400;
Format danych bajtów: 1 bit uruchom, 8 bitów danych, 1 bit stopu, bez kontroli

2. Podstawowy format wysyłania pakietów danych

Opis sekcji	Numer bajtów	Przęsło	Uwagi
Głowica ramki	2	0x55, 0xAa	ustalona wartość
Kod poleceń	1	0 ~ 255	Wskazuje obiekt kontrolny bieżącego polecenia sterowania
Dane 1	1	0 ~ 255
Dane 2	1	0 ~ 255
Dane 3	1	0 ~ 255
Dane 4	1	0 ~ 255
Sprawdź sumę	1	0 ~ 255	Suma kontrolna to kod polecenia, dane 1 ~ 4 Wszystkie bajty danych sumują 8 bitów

3. Zwróć podstawowy format pakietu

Opis sekcji	Numer bajtów	Przęsło	Uwagi
Głowica ramki	2	0x55, 0xAa	ustalona wartość
Kod poleceń	1	0 ~ 255	Wskazuje obiekt kontrolny bieżącego polecenia sterowania
Dane 1	1	0 ~ 255
Dane 2	1	0 ~ 255
Dane 3	1	0 ~ 255
Dane 4	1	0 ~ 255
Sprawdź sumę	1	0 ~ 255	Suma kontrolna to nagłówek ramki, kod poleceń, dane 1 ~ 4 Wszystkie dane bajtów sumuj 8 bitów

4. Ustawienie stawek tragarza

Dostępne stawki portów (BPS) to 9600, 14400, 19200, 38400, 57600 bps, 115200, 128000, 230400, z ośmioma stawkami portów dostępnych do ustawienia. Wskaźnik AUD obowiązuje natychmiast po ustawieniu.

Uwaga: Wyślij kod kontroli = bajt 3 + bajt 4 + bajt 5 + bajt 6 + bajt 7;

Odbierz kod kontroli = bajt 1 + bajt 2 + bajt 3 + bajt 4 + bajt 5 + bajt 6 + bajt 7;

BYTE 3 (polecenie): 0x01 —— Ustaw polecenie prędkości portu;

BYTE 7: Parametry określonego ustalania prędkości portu;

Wyślij go do modułu dystansowego:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x01	0xff	0xff	0xff	0x01	0xff
BYTE 7, BYTE 8: 0x01, 0 xff —— Wskaźnik transmisji 9600 bps; 0x02, 0x00 —— Wskaźnik transmisji 14400 bps; 0x03, 0x01 —— Wskaźnik transmisji 19200 B / s; 0x04, 0x02 —— Wskaźnik transmisji 38400 bps; 0x05, 0x03 —— Wskaźnik BAUD 57600BP; 0x06, 0x04 —— Wskaźnik transmisji 115200 b / s; 0x07, 0x05 —— Wskaźnik transmisji 128000 bps; 0x08, 0x06 —— Wskaźnik BAUD 230400BP;

Moduł pomiarowy zakresu do zwrócenia:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x01	status	0xff	0xff	0x01	Sprawdź kod
Status: 0x00 —— Zestaw stawek BAUD nie powiódł się; 0x01 —— BAUD STEPTA Z powodzeniem; BYTE 7: 0x01 —— Wskaźnik transmisji 9600 b / s; 0x02 —— Wskaźnik transmisji 14400 b / s; 0x03 —— Wskaźnik BAUD 19200BP; 0x04 —— Wskaźnik transmisji 38400 b / s; 0x05 —— Wskaźnik transmisji 57600 b / s; 0x06 —— Wskaźnik transmisji 115200 b / s; 0x07 —— Wskaźnik transmisji 128000 bps; 0x08 —— Wskaźnik BAUD 230400BP;

5. Pojedynczy pomiar

Wyślij go do modułu dystansowego:

Bajt	1	2	3	4	5	6	7	8
Opis	0x55	0!	0x88	0xff	0xff	0xff	0xff	Sprawdź kod

Moduł pomiarowy zakresu do zwrócenia:

Bajt	1	2	3	4	5	6	7	8
Opis	0x55	0!	0x88	Status	0xff	Data_h	Data_l	Sprawdź kod
Status: Awaria pojedynczego pomiaru 0 —— (dane _ H = 0 xff, dane _ l = 0 xff); 1 —— Pojedyncze powodzenie pomiaru (dane _ H = wysoki bajt wyniku pomiaru; dane _ l = niski bajt wyniku pomiaru);

6. Ciągły pomiar

Wyślij go do modułu dystansowego:

Bajt	1	2	3	4	5	6	7	8
Opis	0x55	0!	0x89	0xff	0xff	0xff	0xff	Sprawdź kod

Moduł pomiarowy zakresu do zwrócenia:

Bajt	1	2	3	4	5	6	7	8
Opis	0x55	0!	0x89	Status	0xff	Data_h	Data_l	Sprawdź kod
Status: 0 —— Wielokrotne awarie pomiaru (dane _ H = 0 xff, dane _ l = 0 xff); 1 —— Wiele pomiarów odniosło sukces (dane _ H = wysoki bajt wyniku pomiaru; dane _ l = niski bajt wyniku pomiaru);

6. Ciągły pomiar

Wyślij go do modułu dystansowego:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x8e	0xff	0xff	0xff	0xff	Sprawdź kod

Moduł pomiarowy zakresu do zwrócenia:

bajt	1	2	3	4	5	6	7	8
opis	0x55	0!	0x8e	Status	0xff	0xff	0xff	Sprawdź kod
Status: 0 — Zatrzymaj wielokrotną awarię pomiaru; 1 —— Zatrzymaj wielokrotne powodzenie pomiaru;

Notatka:Dane są zwracane w skali 16, wszystkie wyniki danych wyświetlają dane prawdziwe o 10.

Przykład:Dist = 2000,3 m, dane wyjściowe 20003, 16 do 4e23, dane1 = 0x4e, data2 = 0x23.
