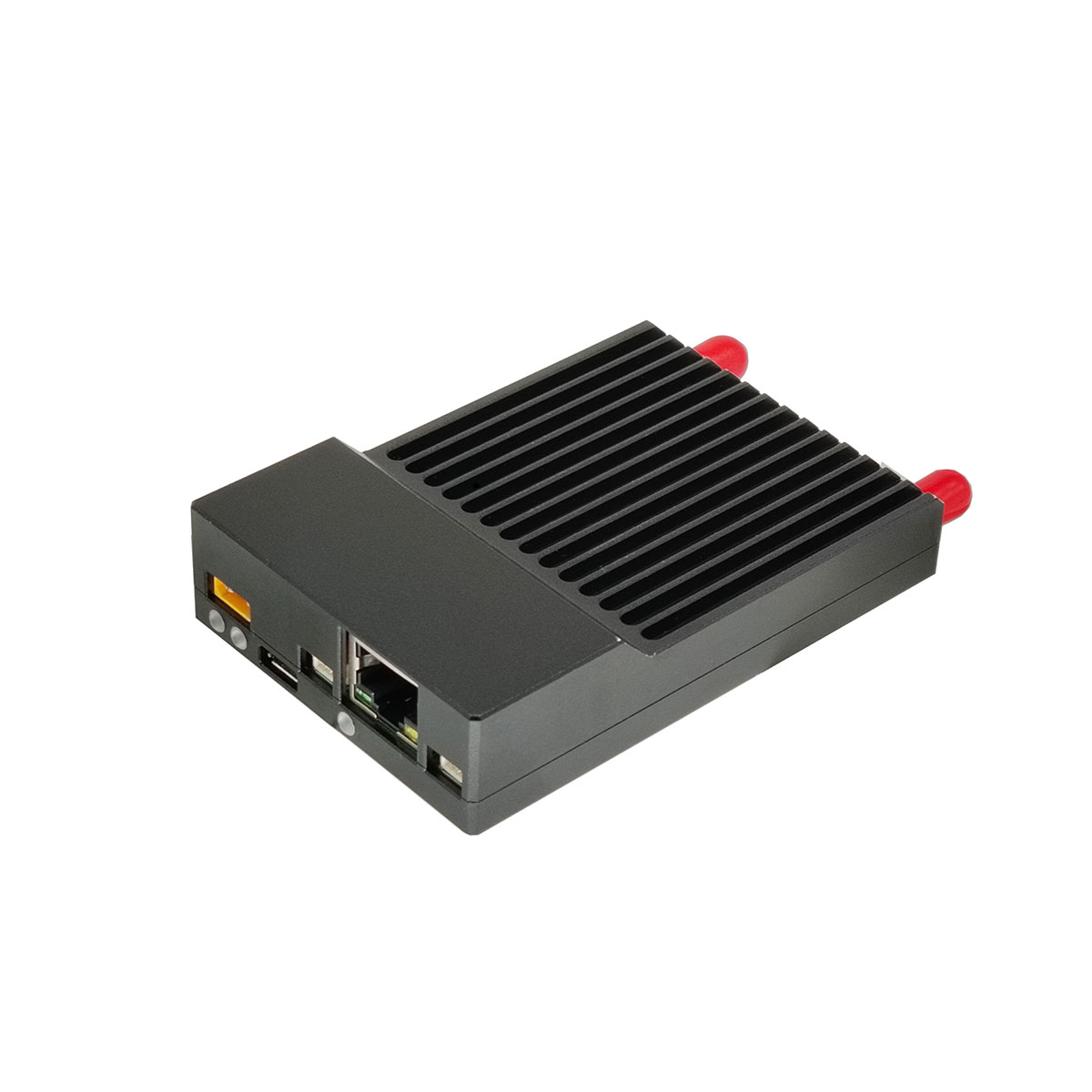

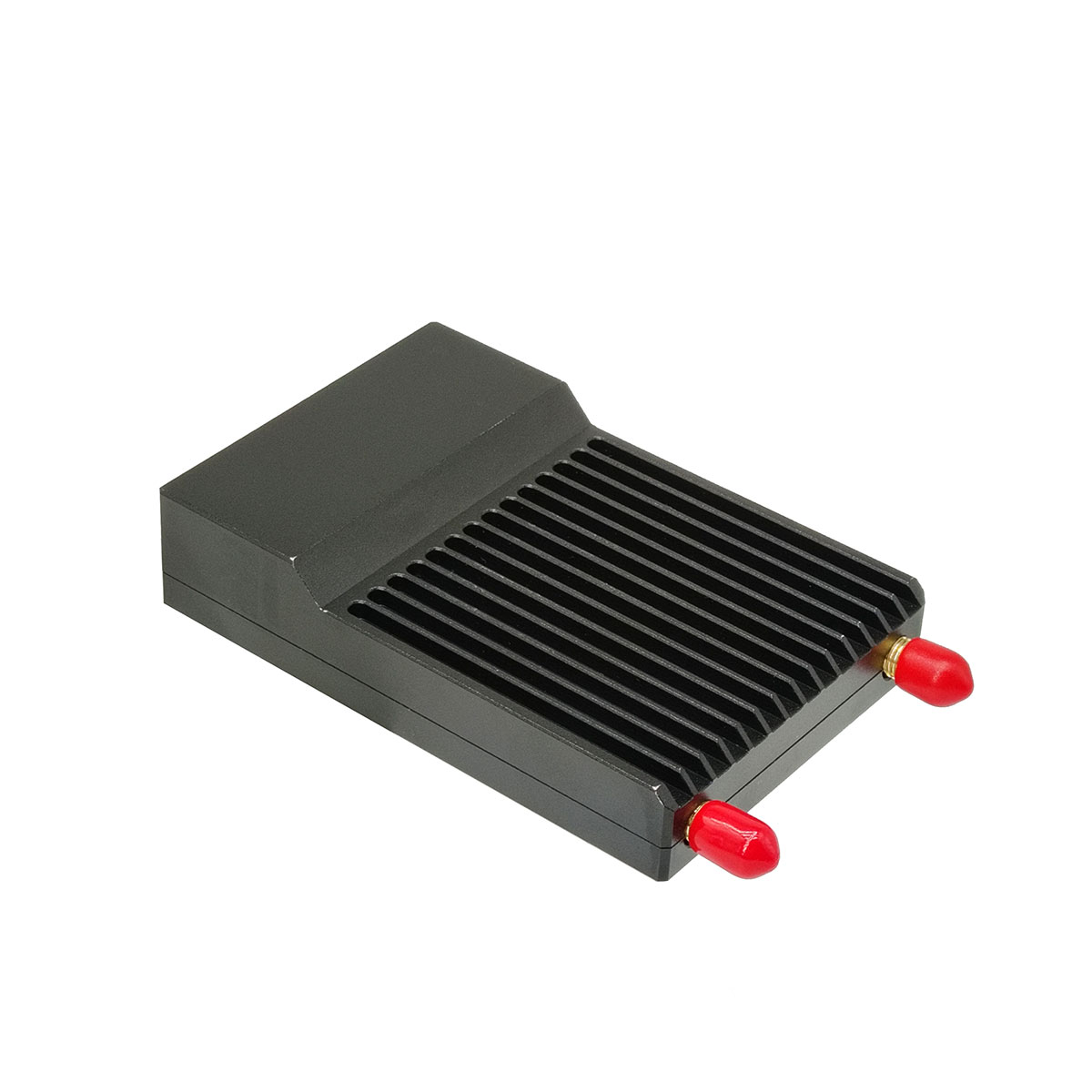

20-kilometrowa sieć transmisji wideo z drona
Produkt z serii T to szerokopasmowy, cyfrowy system transmisji bezprzewodowej zoptymalizowany pod kątem zastosowań w sprzęcie bezzałogowym. System ten wykorzystuje technologie takie jak różnorodność anten MIMO, modulacja COFDM, TDD i korekcja błędów w przód. Charakteryzuje się wysoką niezawodnością transmisji, niskimi opóźnieniami i obsługuje różne tryby sieciowe, w tym sieć gwiazdową, łańcuchową i siatkową. Może spełnić wymagania dotyczące szybkiej transmisji danych i wideo w różnorodnych, złożonych scenariuszach i środowiskach o różnej odległości.
Wyślij zapytanie
Opis produktu
Aplikacja
Jest bardzo odpowiedni do zastosowań w takich dziedzinach, jak zapobieganie pożarom lasów, transport kolejowy, rozpoznanie UAV, łącza danych roju UAV, ratownictwo, inspekcja linii energetycznych, patrolowanie rurociągów naftowych, bezpieczeństwo granic i operacje przeciwdziałające przemytowi, systemy bezzałogowe, hodowla morska, bezpieczeństwo mobilne i rozpoznanie wojskowe.
Akcesoria i parametry
| Łącze transmisyjne | |
| Model | STA-T20M |
| Rozmiar | 92×62×20,5 (mm) |
| Waga | 106 ±1g |
| Sieć | Wspieraj sieci w kształcie gwiazdy |
| Pasmo częstotliwości RF | 1427,9 ~ 1447,9 MHz |
| Możliwość dostosowania | 806~826 MHz/1427,9~1447,9 MHz/2401,5~2481,5 MHz |
| Poziom mocy | 25 dBm ±2 |
| Wrażliwość | 10MHz（-103dBm）/5MHz（-104dBm）/3MHz（-106dBm） |
| Metody transmisji | jednokierunkowe, dwukierunkowe |
| Tryb transmisji i odbioru | pojedynczy nadajnik, podwójny odbiornik |
| Robocza przepustowość | 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Maksymalna szybkość transmisji danych | 20Mbps (- typ Y)/100Mbps (- typ M) |
| Obsługuj liczbę węzłów sieci | Obsługa liczby węzłów sieci N ≥ 2 i maksymalnie 15 węzłów dostępowych |
| Transmisja wideo | komunikować się z terminalami zewnętrznymi poprzez port Ethernet |
| Transmisja danych | Komunikuj się z terminalami zewnętrznymi poprzez port RS232 |
| Akcesoria i parametry | Zimny start ≤ 20 s |
| Napięcie wejściowe | 12 V-24 V |
| Przeciwzakłóceniowy | Obsługuje przeskakiwanie częstotliwości pasma |
| Opóźnienie interfejsu powietrznego | opóźnienie transmisji od węzła do węzła centralnego<=200ms |
| Szczytowe zużycie energii | wartość zużycia energii 150 mA ± 15% przy maksymalnej szybkości |
| Konfiguracja WWW | obsługuje podstawowe funkcje konfiguracji/raportowania/zadawania zapytań |
| Metody modulacji | QPSK, 16QAM, 64QAM |
| Temperatura przechowywania | -40°C~+85°C |
| Temperatura pracy | -20°C~+75°C |
| Powłoka | Stop aluminium |
| Akcesoria | |
| Nazwa produktu | Antena z włókna szklanego |
| Model | TQJ-1400AT-7 |
| Częstotliwość | 1425 ~ 1450 MHz |
| Osiągać | 7dBi |
| Stosunek fali stojącej | ≤ 1,3 |
| Impedancja nominalna - Ω | 50 |
| Długość | 62cm |
| Średnica | 1,85cm |
| Kierunek promieniowania | 360° dookólny |
| Interfejs | Głowa żeńska NK/głowa męska N |
| Nazwa produktu | Podstawa anteny z przyssawką z uziemieniem |
| Zakres częstotliwości - MHz | 0–6,0 GHz |
| Stałe złącze przyssawki | Głowica N-żeńska Gniazdo N-K żeńskie |
| Średnica podwozia | 11cm |
| Długość przewodu | 46cm |
| Nazwa produktu | Antena prętowa samoprzylepna typu Sky End |
| Długość | 23,5cm |
| Częstotliwość | 1425 ~ 1450 MHz |
| Osiągać | 2dBi |
| Stosunek fali stojącej | ≤ 1,3 |
| Impedancja nominalna - Ω | 50 |
| *Inne opcjonalne akcesoria* | |
| Nazwa produktu | Kabel adaptera RG58 |
| Długość linii | 20cm |
| Obowiązujące pasmo częstotliwości | 6000 MHz |
| Drut | Drut RG58 o średnicy zewnętrznej 5mm |
| Model interfejsu | Wewnętrzna igła SMA z główką męską/męska główka N |
| Osłabienie | 0,15 dB/m |
| Opór | 50 Ω |
| Nazwa produktu | Zestaw do mocowania anteny z włókna szklanego |
| Stała płyta: | Długość: 8 cm Szerokość: 6 cm Średnica otworu: 0,9 cm Odległość między środkami otworów: 60,5 cm |
| Element w kształcie litery U: | Długość całkowita: 8,3 cm Długość śruby: 4,8 cm Szerokość: 6 cm Nakrętka: M8 Odłamek: M8 Uszczelka: M8 |
| Nazwa produktu | Antena dookólna z włókna szklanego o długości 1,25 m |
| Model | TQJ-1400AT-11 |
| Częstotliwość | 1425 ~ 1450 MHz |
| Osiągać | 11dBi |
| Stosunek fali stojącej | ≤ 1,3 |
| Impedancja nominalna - Ω | 50 |
| Długość | 1250mm |
| Średnica | 20mm |
| Kierunek promieniowania | 360° dookólny |
| Interfejs | Głowa żeńska NK |
| Nazwa produktu | Antena dookólna z włókna szklanego o długości 1,5 metra |
| Model | TQJ-1400AT-12 |
| Częstotliwość | 1425 ~ 1450 MHz |
| Osiągać | 12dBi |
| Stosunek fali stojącej | ≤ 1,3 |
| Impedancja nominalna - Ω | 50 |
| Długość | 1500mm |
| Średnica | 20mm |
| Kierunek promieniowania | 360° dookólny |
| Interfejs | Głowa żeńska NK |
| Nazwa produktu | Antena dookólna z włókna szklanego o długości 1,8 metra |
| Model | TQJ-1400G-14 |
| Częstotliwość | 1425 ~ 1450 MHz |
| Osiągać | 14dBi |
| Stosunek fali stojącej | ≤ 1,3 |
| Impedancja nominalna - Ω | 50 |
| Długość | 1800 mm |
| Średnica | 44 mm @ maks |
| Kierunek promieniowania | 360° dookólny |
| Interfejs | Głowica męska SMA-N |
Definicja interfejsu
| Numer seryjny | Funkcjonować |
| 1 | Interfejs anteny odbiorczej SMA |
| 2 | Interfejs anteny nadawczo-odbiorczej SMA |
| 3 | Wejście zasilania transmisji danych obrazu (głowica żeńska 12V-24V XT30-2P) |
| 4 | Kontrolka zasilania |
| 5 | Port aktualizacji oprogramowania sprzętowego Micro USB |
| 6 | Port Ethernet RJ45 |
| 7 | Kontrolka danych portu sieciowego |
| 8 | Interfejs portu szeregowego (TTL 3,3 V) |

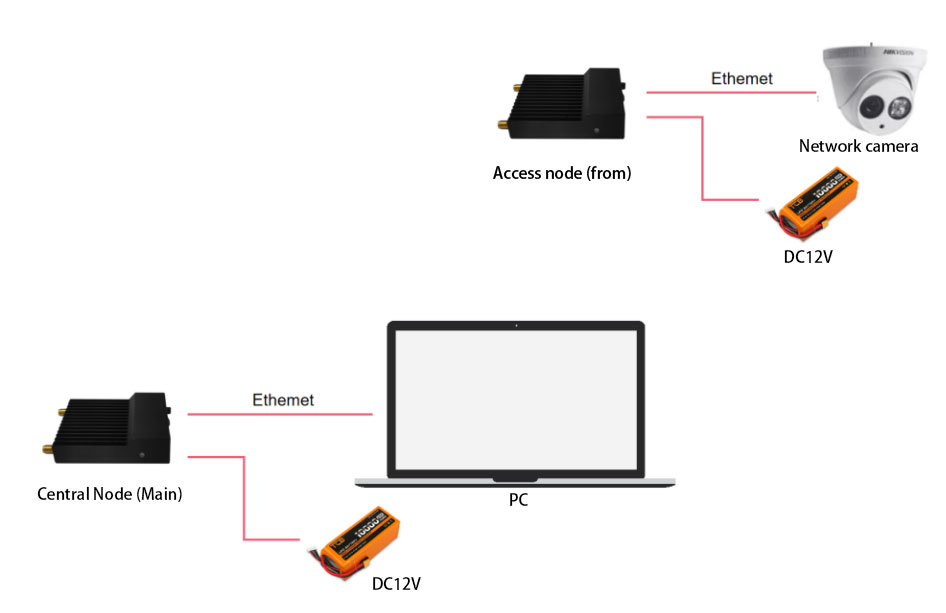

Schemat podłączenia

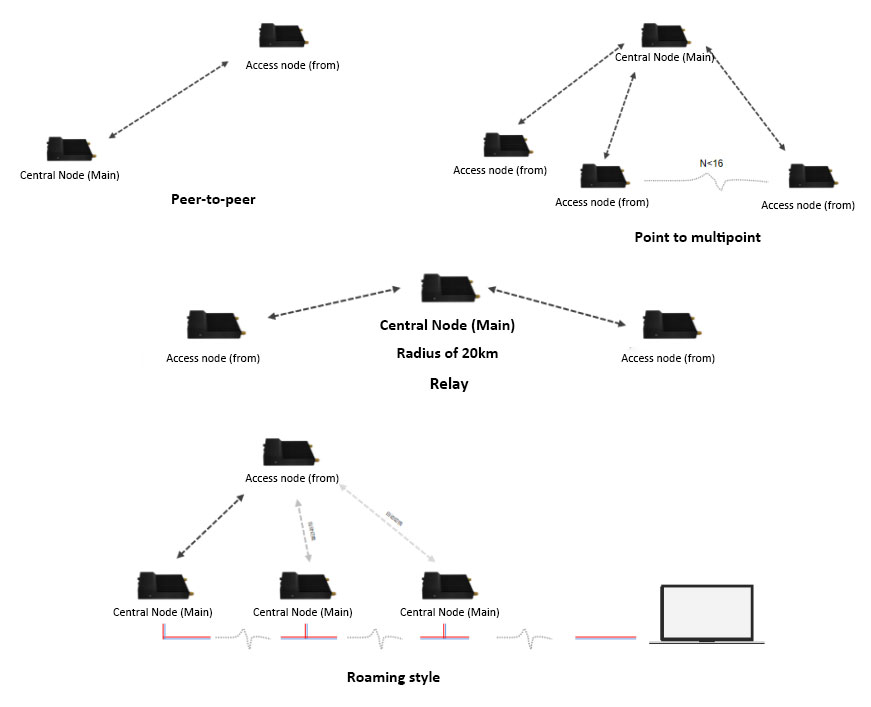

Tryb pracy
