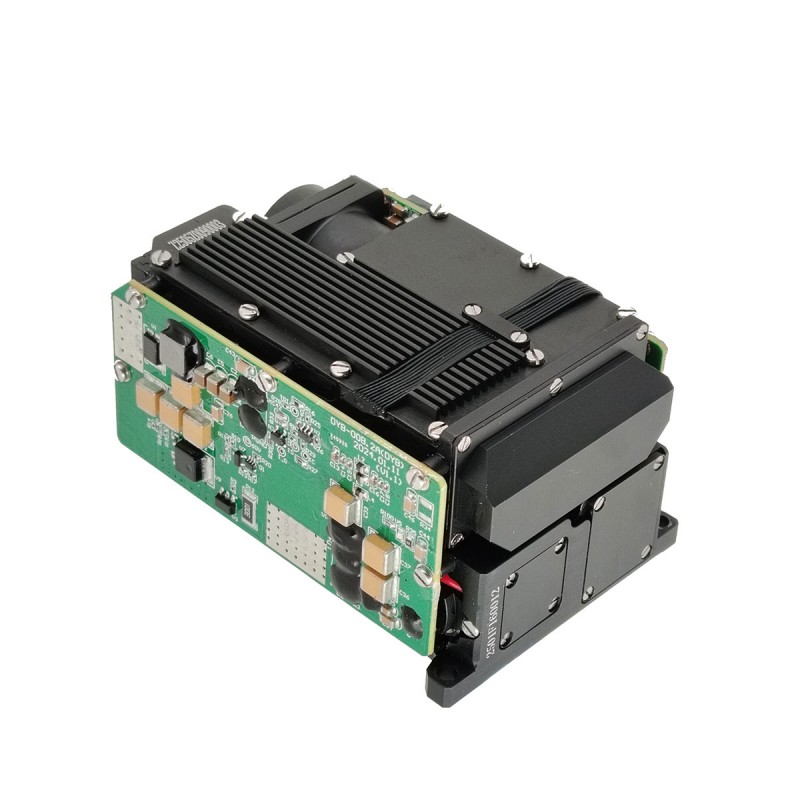

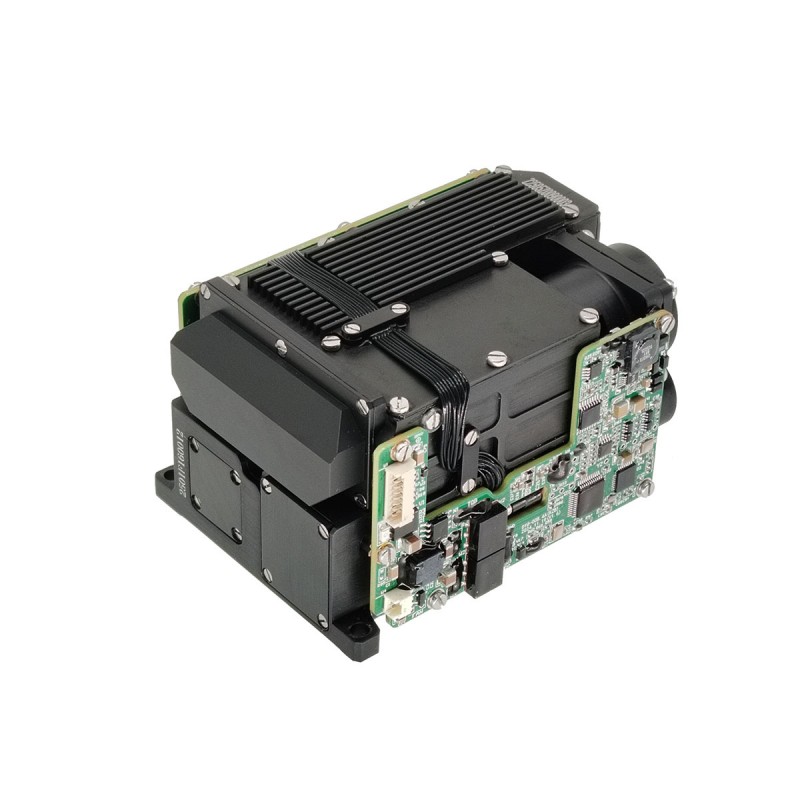

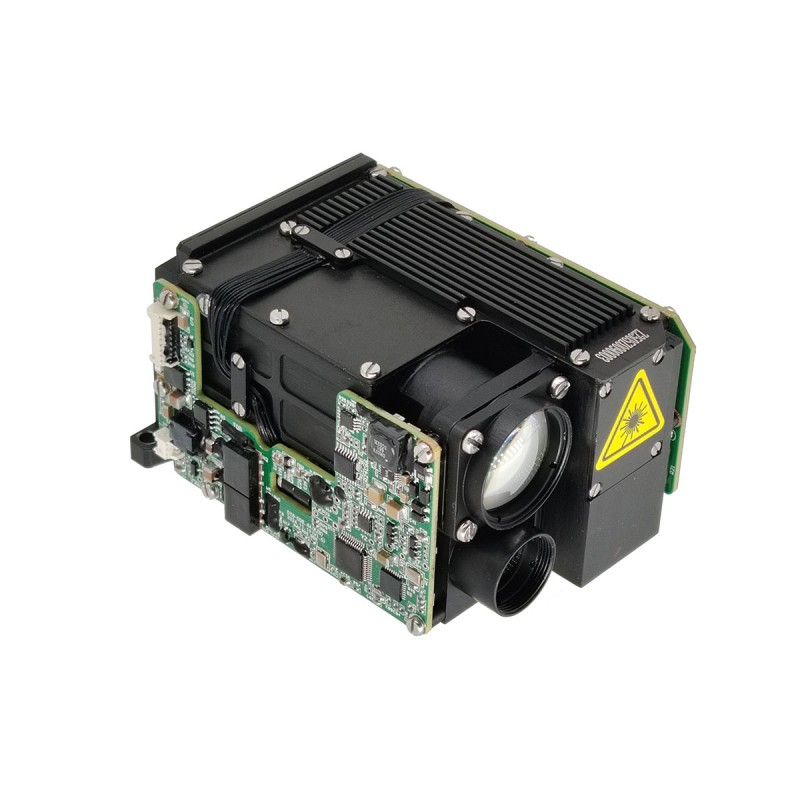

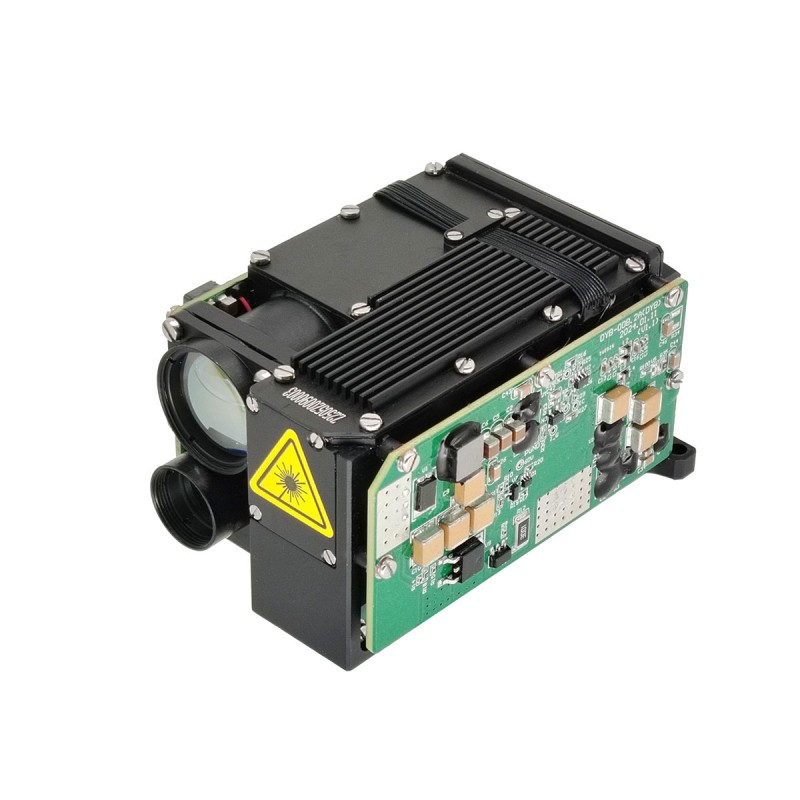

25MJ Wojskowy Laser Designator (LTD) Wiht LRF
STA-D25M jest wojskowym projektatorem docelowym laserowym 25MJ, który odgrywa kluczową rolę w precyzyjnych systemach celowania, zdolnych do zapewnienia precyzyjnych wskazówek dla inteligentnej amunicji. Za pośrednictwem zaawansowanego systemu optycznego oznacza cel wiązką laserową, zapewniając, że broń przewodnicząca może zniszczyć cel z wyjątkowo wysoką dokładnością i wydajnością.
Wyślij zapytanie
Opis produktu
Funkcje produktu
Lekkie i zminiaturyzowane
Zdolność do adaptacji środowiskowej: -40 ℃ ~ 60 ℃ W szerokim temperaturze zdolność adaptacji
Zdolność do adaptacji środowiskowej: -40 ℃ ~ 60 ℃ W szerokim temperaturze zdolność adaptacji
Parametry wskaźnika rdzenia
1. Funkcja
a) Funkcja ustawienia cyklu napromieniowania i może wykonywać napromieniowanie laserowe zgodnie z cyklem zestawu.
b) Wyposażone w laserowe funkcje pojedyncze i powtarzające się.
c) Wyposażony w funkcję wielopasmową.
D) Wyposażony w funkcję wyjściową temperatury dla elementów rdzenia aparatu.
e) Wyposażony w funkcję ochrony przegrzania dla urządzenia pomiarowego.
f) Wyposażony w funkcję wyświetlania informacji o stanie urządzenia oświetleniowego.
a) Funkcja ustawienia cyklu napromieniowania i może wykonywać napromieniowanie laserowe zgodnie z cyklem zestawu.
b) Wyposażone w laserowe funkcje pojedyncze i powtarzające się.
c) Wyposażony w funkcję wielopasmową.
D) Wyposażony w funkcję wyjściową temperatury dla elementów rdzenia aparatu.
e) Wyposażony w funkcję ochrony przegrzania dla urządzenia pomiarowego.
f) Wyposażony w funkcję wyświetlania informacji o stanie urządzenia oświetleniowego.
Specyfikacje techniczne
| Specyfikacje wydajności | |
| Długość fali laserowej | 1,064 mm |
| Średnia energia pulsu | ≥25 MJ |
| Fluktuacja wydajności pulsu | within a cycle, adjacent pulse fluctuation ≤8%(statistics after 2 seconds of light output) |
| Kąt dyspersji wiązki laserowej | ≤0,5 Mrad |
| Stabilność osi optycznej laserowej | ≤0,05 Mrad |
| Szerokość pulsu | ≤20ns |
| Czas przygotowania | ≤3s |
| Wydajność | |
| Częstotliwość w zakresie | 1 Hz, 5 Hz, pojedynczy czas |
| Ciągły czas | 5min (1 Hz), 1 min (5 Hz) |
| Maksymalny ciągły czas pracy 5 Hz | 2 min |
| Minimalny zasięg | ≤100 m |
| Typowa pojemność | ≥2000 m |
| Dokładność w zakresie | ± 2m |
| Dokładna szybkość pomiaru | ≥ 98% |
| Logika w zakresie: pierwszy i ostatni cel | pierwszy i ostatni cel |
| Wydajność napromieniowania | |
| Odległość napromieniowania | ≥2 km |
| Częstotliwość napromieniowania | Podstawowa częstotliwość 20 Hz |
| Kodowanie | Zgodnie z wymaganiami systemowymi; Z możliwością dostosowania rozszerzenia kodowania |
| Tryb kodowania | precyzyjny kod częstotliwości |
| Kodowanie dokładności | ≤ ± 2,5 μs |
| Tryb napromieniania | Jeden czas napromieniowania ≥20S, ponownie napromieniowanie, odstęp ≤15s może być stale napromieniowany przez 8 cykli |
| Waga i rozmiar | |
| Waga | ≤450 g |
| Rozmiar | ≤67,4 mm × 51 mm × 90 mm |
| Napięcie zasilania | |
| Woltaż | 19,6 V ~ 25,2 V. |
| Zużycie energii | |
| Zużycie energii w trybie gotowości | ≤4 W. |
| Średnie zużycie energii | ≤50 W. |
| Szczytowe zużycie energii | ≤90 W. |
| Zdolność adaptacji środowiska | |
| Temperatura pracy | -40 ℃ ~ 55 ℃ |
| Temperatura przechowywania | -55 ℃ ~ 70 ℃ |
Funkcja sterowania
2.1 z funkcją lasera;
2.2 Zapewnij docelowe napromieniowanie laserowe;
2.3 Bądź w stanie komunikować się z komputerem hosta zgodnie z wymaganiami protokołu komunikacji.
Laser Imager może zrealizować następujące funkcje za pośrednictwem interfejsu komunikacji szeregowej:
2.3.1 Odpowiedź laserowa instrukcja rozkładana i można ją zatrzymać w dowolnym momencie zgodnie z instrukcją stop;
2.3.2 Dane odległości i informacje o stanie są wyjściowe na impuls podczas dystansu;
2.3.3 w zakresie funkcji bramkowania odległości;
2.3.4 Rozpocznij ciągłe oddziały nie otrzymało instrukcji zatrzymania 5 minut (1 Hz)/1min (5 Hz) po automatycznym stopniu zatrzymania;
2.3.5 Można ustawić tryb napromieniania i kodowanie;
2.3.6 W odpowiedzi na polecenie napromieniowania laserowego, zgodnie z trybem, kodowanie, napromienianie zostało ustawione i może zatrzymać napromienianie w dowolnym momencie zgodnie z instrukcją stop;
2.3.7 Jeśli po rozpoczęciu napromieniowania nie zostanie otrzymane instrukcje zatrzymania, zatrzyma się automatycznie po jednym cyklu napromieniowania;
2.3.8 Gdy napromieniowanie laserowe każdy impuls wysyła wartość odległości i informacje o stanie;
2.3.9 Informacje o samooczekiwaniu i statusu samokontrolowego i rowerowego;
2.3.10 Odpowiedz, aby uruchomić instrukcje dotyczące samodzielnego sprawdzania i informacji o statusie wyjściowym;
2.3.11 Zdolność do zgłoszenia skumulowanej liczby impulsów laserowych;
2.3.12 Funkcja docelowa głowy i końcowa.
2.2 Zapewnij docelowe napromieniowanie laserowe;
2.3 Bądź w stanie komunikować się z komputerem hosta zgodnie z wymaganiami protokołu komunikacji.
Laser Imager może zrealizować następujące funkcje za pośrednictwem interfejsu komunikacji szeregowej:
2.3.1 Odpowiedź laserowa instrukcja rozkładana i można ją zatrzymać w dowolnym momencie zgodnie z instrukcją stop;
2.3.2 Dane odległości i informacje o stanie są wyjściowe na impuls podczas dystansu;
2.3.3 w zakresie funkcji bramkowania odległości;
2.3.4 Rozpocznij ciągłe oddziały nie otrzymało instrukcji zatrzymania 5 minut (1 Hz)/1min (5 Hz) po automatycznym stopniu zatrzymania;
2.3.5 Można ustawić tryb napromieniania i kodowanie;
2.3.6 W odpowiedzi na polecenie napromieniowania laserowego, zgodnie z trybem, kodowanie, napromienianie zostało ustawione i może zatrzymać napromienianie w dowolnym momencie zgodnie z instrukcją stop;
2.3.7 Jeśli po rozpoczęciu napromieniowania nie zostanie otrzymane instrukcje zatrzymania, zatrzyma się automatycznie po jednym cyklu napromieniowania;
2.3.8 Gdy napromieniowanie laserowe każdy impuls wysyła wartość odległości i informacje o stanie;
2.3.9 Informacje o samooczekiwaniu i statusu samokontrolowego i rowerowego;
2.3.10 Odpowiedz, aby uruchomić instrukcje dotyczące samodzielnego sprawdzania i informacji o statusie wyjściowym;
2.3.11 Zdolność do zgłoszenia skumulowanej liczby impulsów laserowych;
2.3.12 Funkcja docelowa głowy i końcowa.

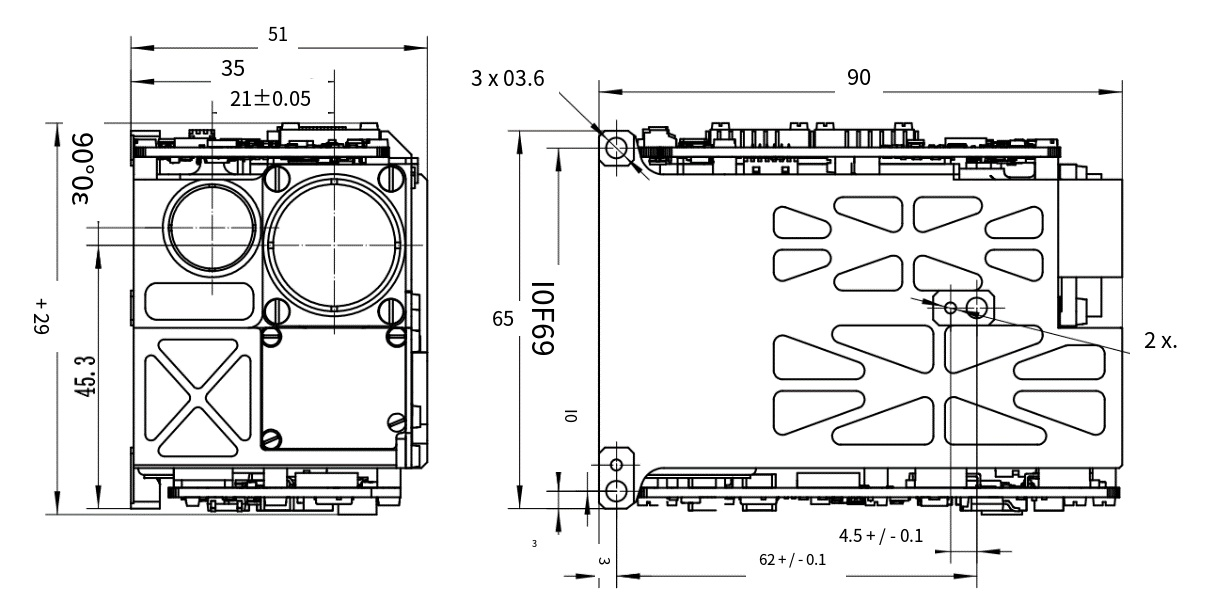

Interfejs Mechical
