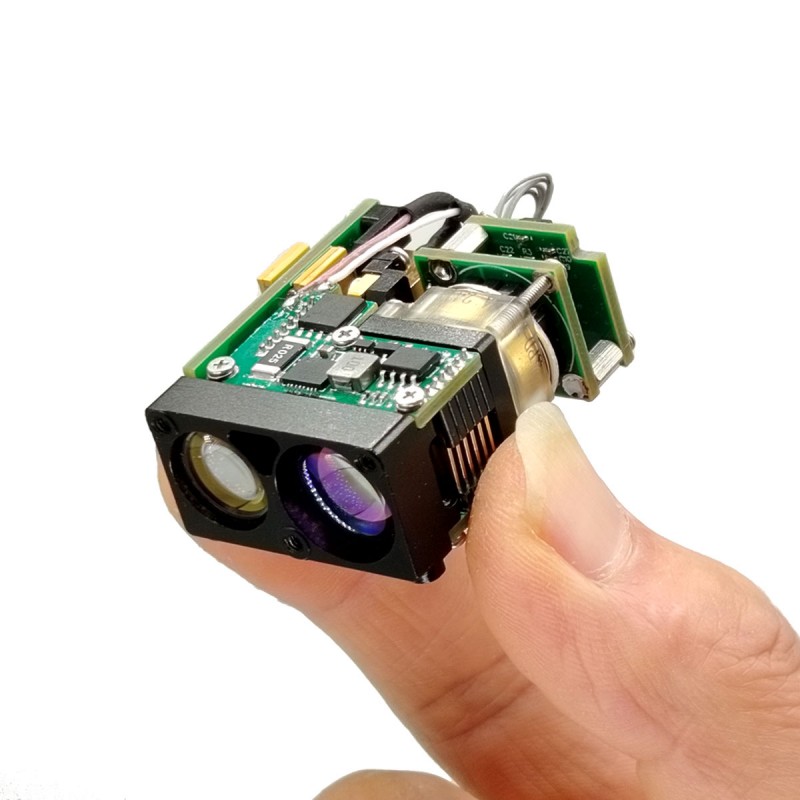

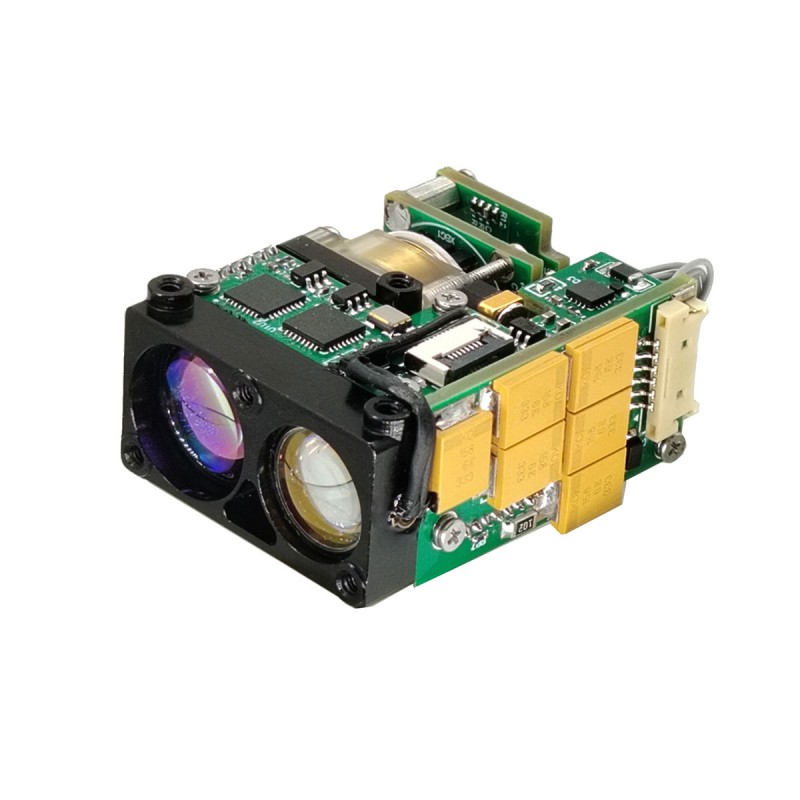

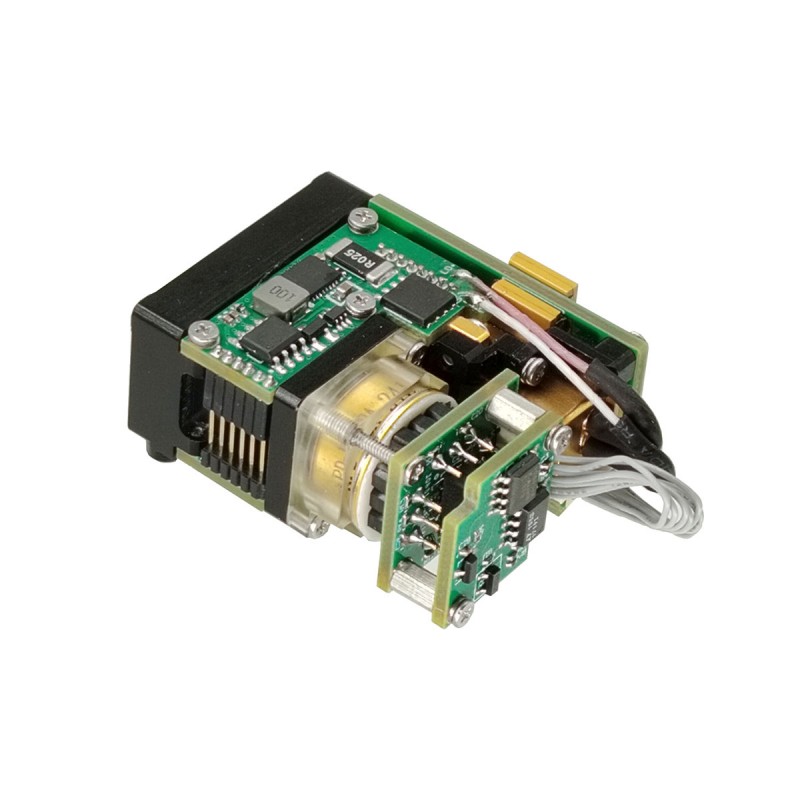

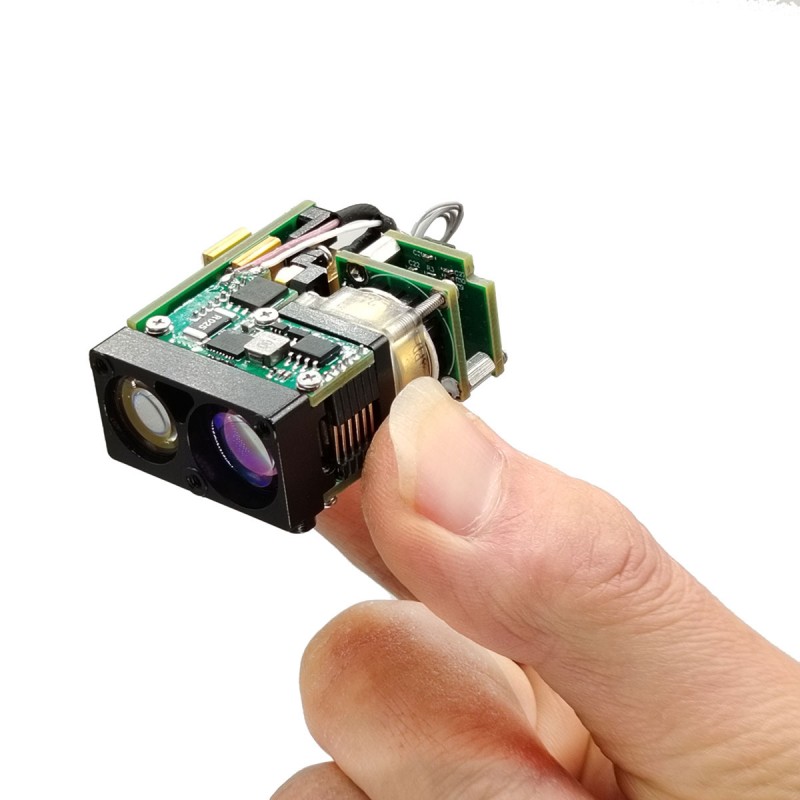

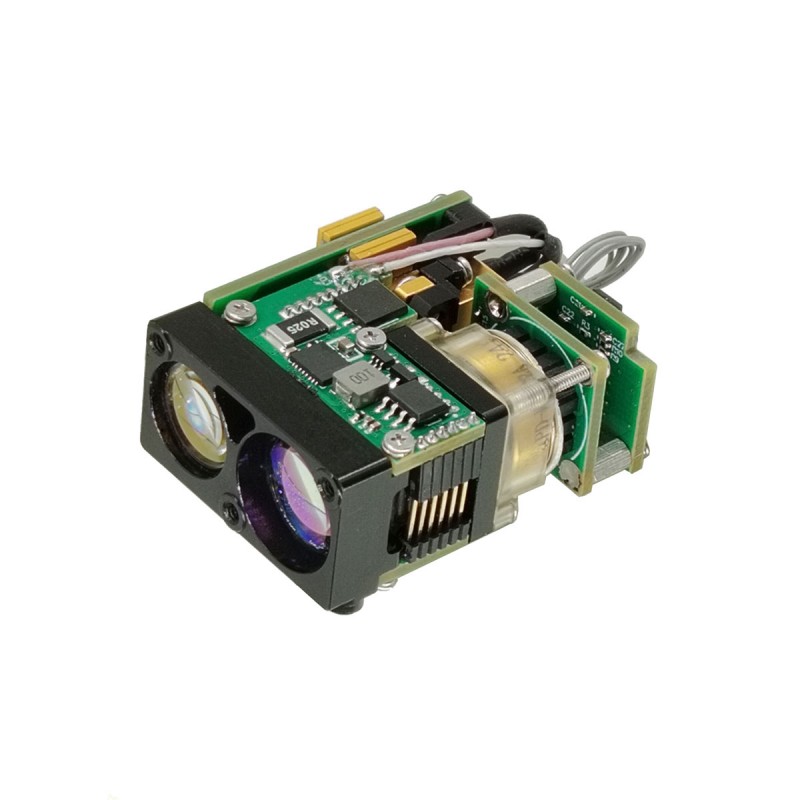

3-kilometrowy moduł laserowy
STA-B30X to ludzki moduł pomiaru odległości lasera, który może wykryć odległość docelową i przesyłać zmierzoną odległość do górnego komputera poprzez komunikację szeregową. Widoczność ≥ 12 km, współczynnik odbicia docelowego ≥ 0,3, wilgotność ≤ 80%, pojazd (cel 2,3 m × 2,3 m) odległość w zakresie ≥ 3 km.
Wyślij zapytanie
Opis produktu
Główne funkcje
(1) pojedynczy odległość i ciągłe;
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
Indeks wydajności produktu
| Przedmiot | Parametr techniczny | Instrukcja |
| Model | STA-B30X | |
| Działająca długość fali | 1535 ± 5 nm | |
| Bezpieczeństwo wzroku | Klasa 1 (IEC 60825-1) | |
| Odbieranie przysłony | Φ13 mm | |
| Przysłona emisji | Φ13 mm | |
| Zdolność w zakresie | 15-5000 m | |
| Zakres | ≥5000 m | Duże cele budowlane, współczynnik odbicia: 0,6, widoczność obserwatora 20 km |
| ≥3000 m | Cel NATO | |
| ≥2000 m | Ludzki cel | |
| ≥600m | Cel UAV | |
| Mini zakres | 15m |
|
| Wykrywanie wielu celów | Do 3 celu |
|
| Dokładność w zakresie | ± 1m | 3d |
| Częstotliwość w zakresie | 1 ~ 10 Hz regulowany |
|
| Wskaźnik dokładności | ≥98% |
|
| Fałszywa szybkość alarmu | 1% |
|
| Kąt rozbieżności | ≤0,6 Mrad |
|
| Interfejs komunikacyjny | Ttl | Interfejs RS422/RS232 można dostosować |
| Woltaż | DC5 ~ 16 V. |
|
| Zużycie energii | ≤1,2 W (@1Hz) | Siła robocza |
| ≤5 W. | Moc szczytowa | |
| Stabilność osi optycznej laserowej | ≤0,05 Mrad |
|
| Błąd równoległy | ≤0,3mrad | Błąd równoległości osi optyczny do odniesienia do montażu |
| Szok mechaniczny | 75G, 1 ms |
|
| Temperatura pracy | -40 ℃～+70 ℃ |
|
| Temperatura przechowywania | -55 ℃～+75 ℃ |
|
| Niezawodność | MTBF ≥ 1500H |
|
| Rozmiar | ≤43 × 31 × 16 mm |
|
| Waga | ≤44 g |
|
| Główna funkcja | Pierwszy i ostatni cel, wielopasmowy, selektywność odległości odległości | |
Uwagi:
1) rozmiar docelowy NATO 2,3 m × 2,3 m; Rozmiar docelowy człowieka 0,5 m × 1,7 m; Rozmiar docelowy UAV 0,2 m × 0,3
M; Reffinktywność 30%, wilgotność ≤80%, widoczność obserwatora ≥ 12 km

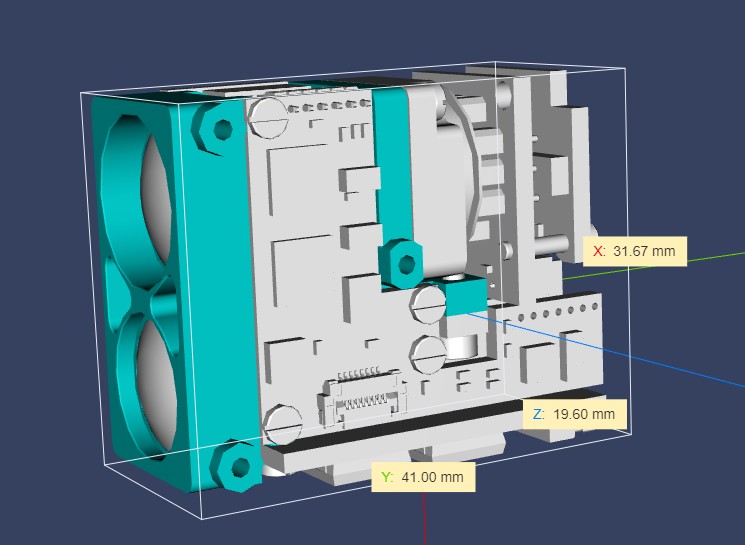

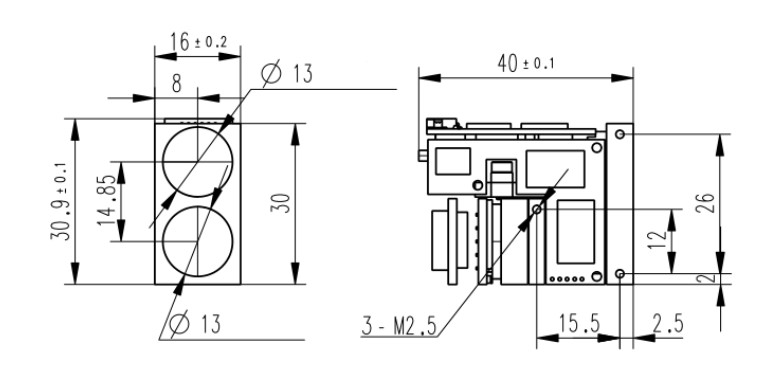

Interfejs instalacyjny struktury
Wymagania interfejsu elektrycznego
Interfejs komunikacyjny: UART (TTL_3.3 V), 115200 bps, 1 bit startowy, 8 bitów danych, 1 stop nr, bez parytetu;
Tabela 1 Definicja podstawowa
| Szpilka | Definicja | Kolor linii | Notatki |
| 1 | Zasilacz + | Czerwony | 4,5-16 V. |
| 2 | Zasilacz - | Czarny | GND |
| 3 | Power_on | Biały | Zasilanie poziomu TTL_3.3V, moduł na (> 2,7 V), moduł wyłączony (<0,3 V) |
| 4 | Uart_tx | Żółty | Serial Port Sender |
| 5 | Uart_rx | Zielony | Odbiornik portu szeregowego |
| 6 | GND | Czarny | Podłoże portu szeregowego |
Moduły i niestandardowe rozwiązania OEM/ODM
B0815X jest przeznaczony dla integratorów systemów szukających wygodnego, mocnego i kompaktowego rozwiązania laserowego. Zapewnia niezawodną wydajność w szerokim zakresie aplikacji.
Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
