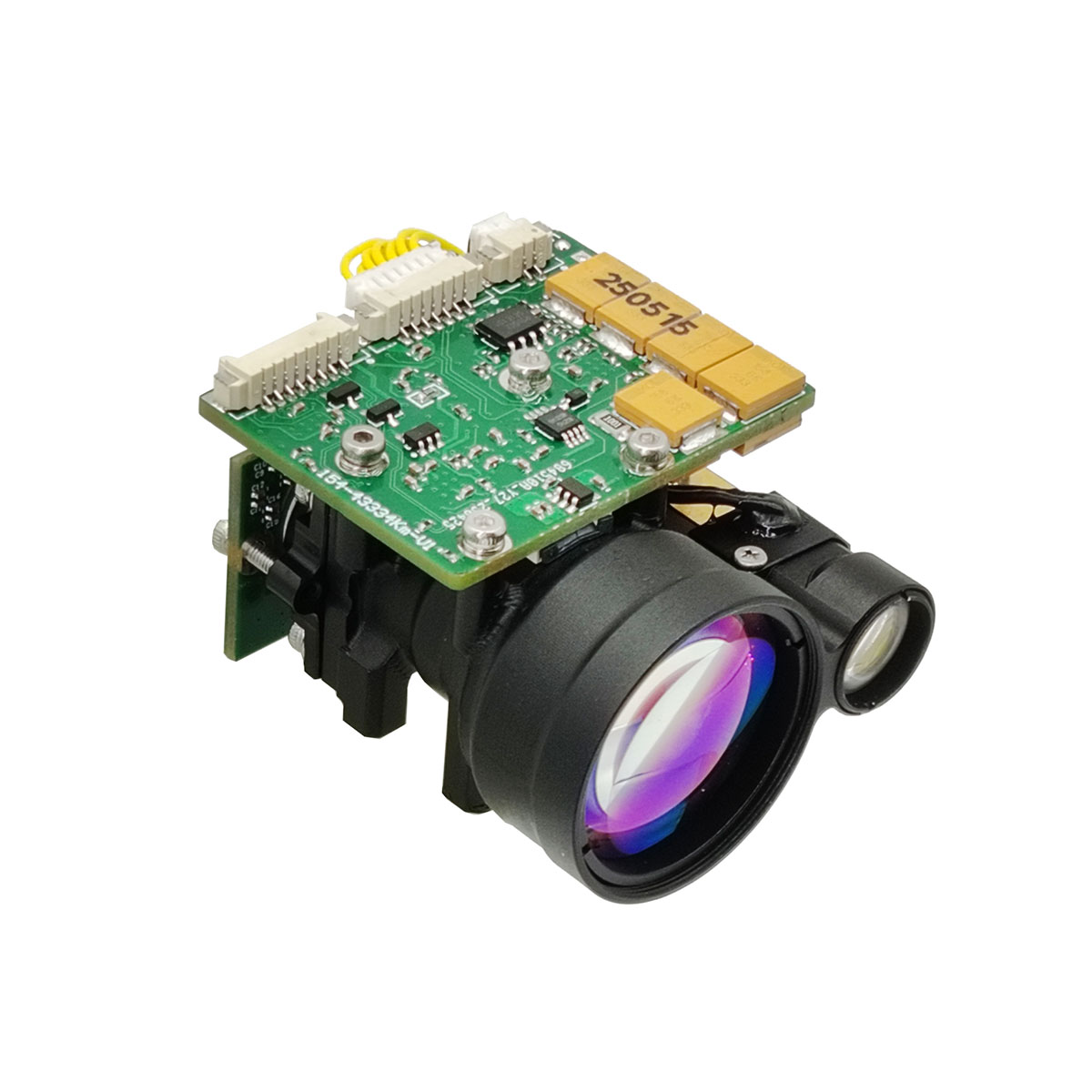

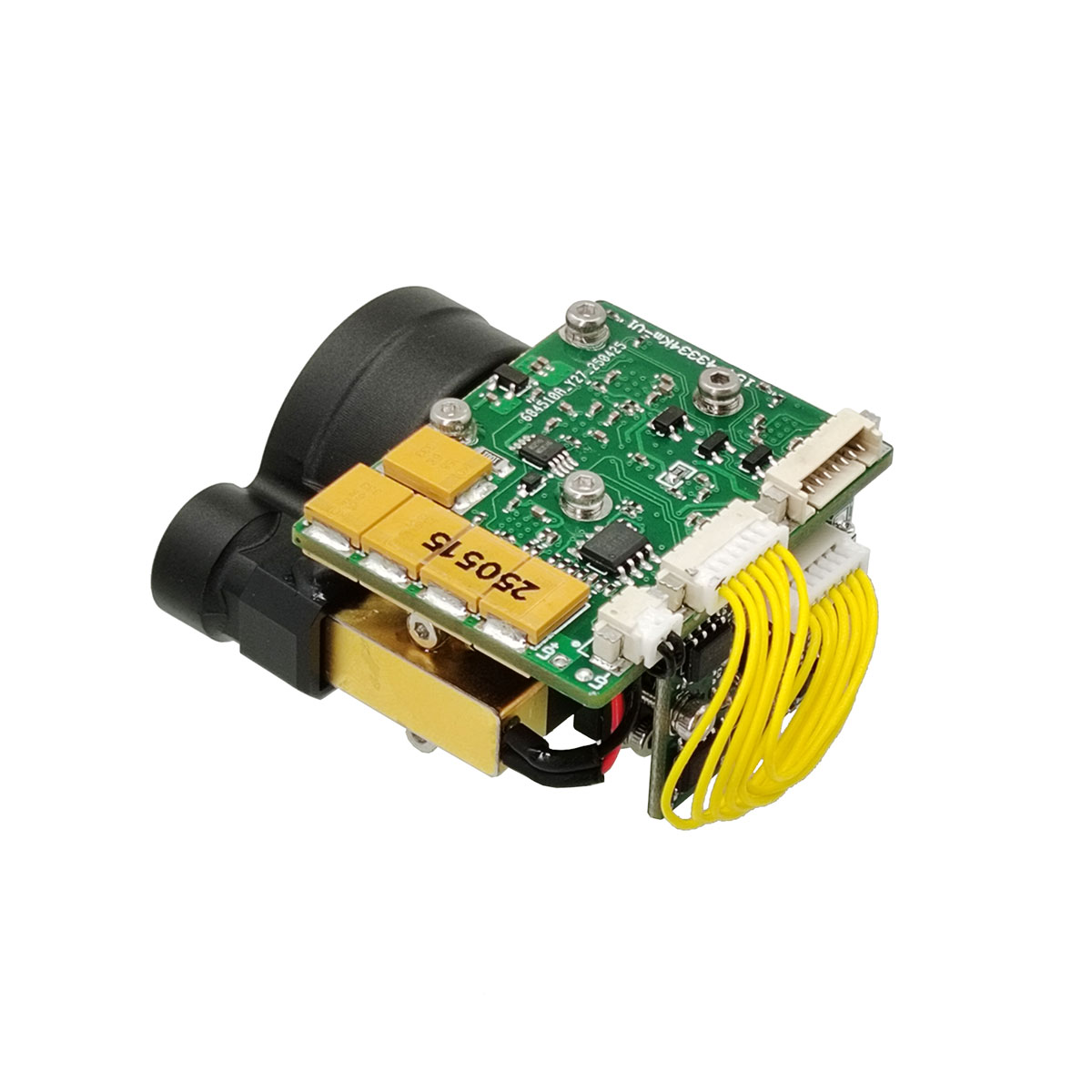

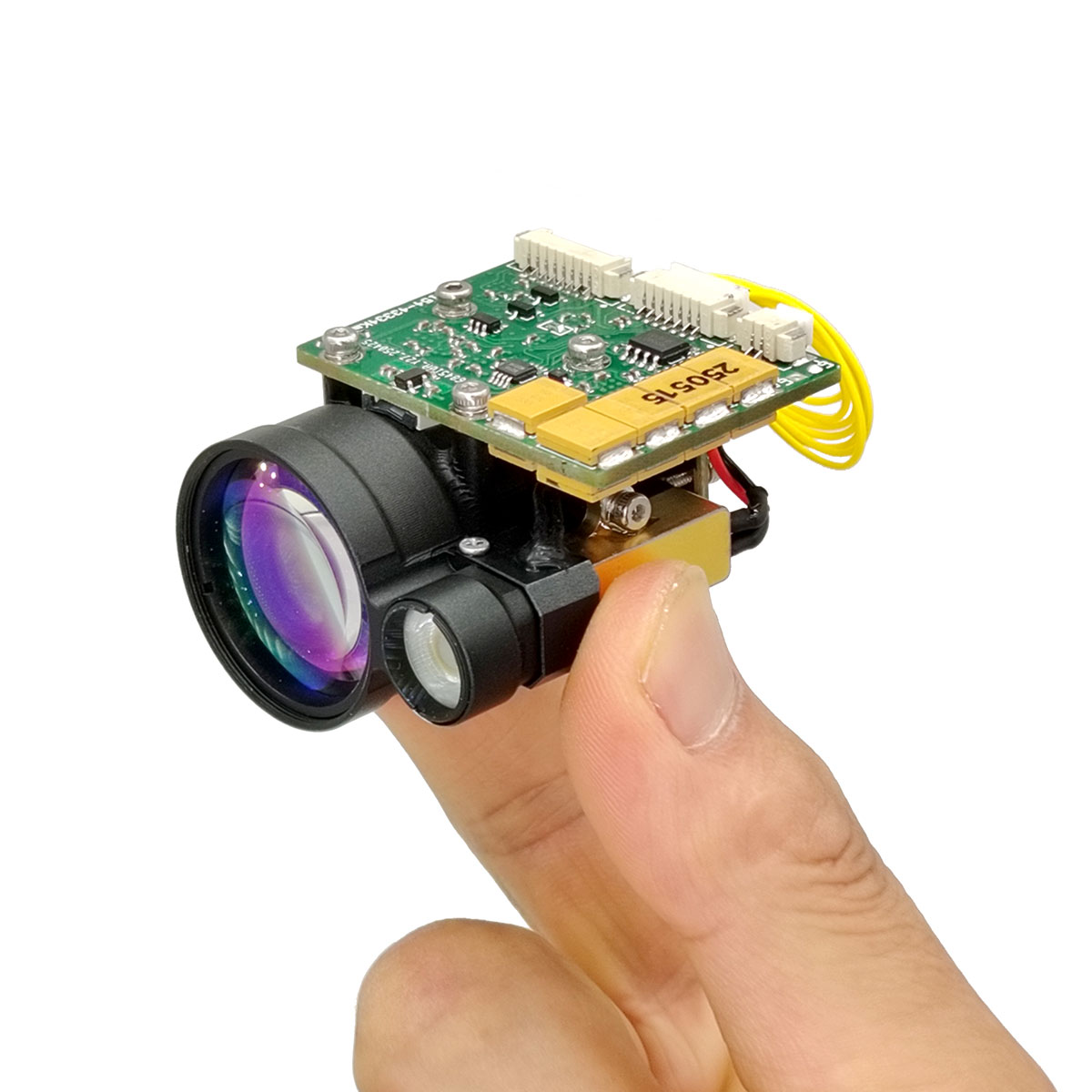

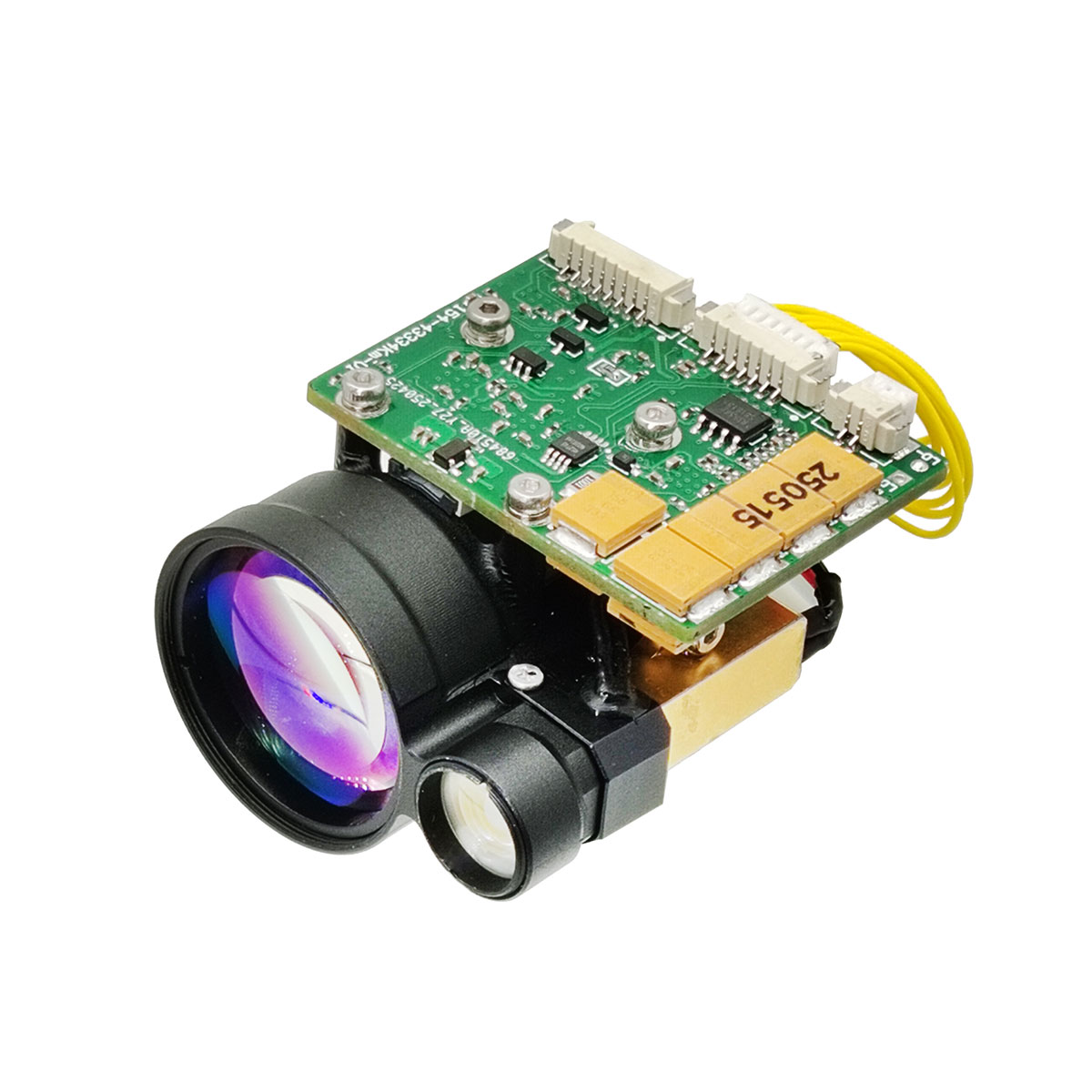

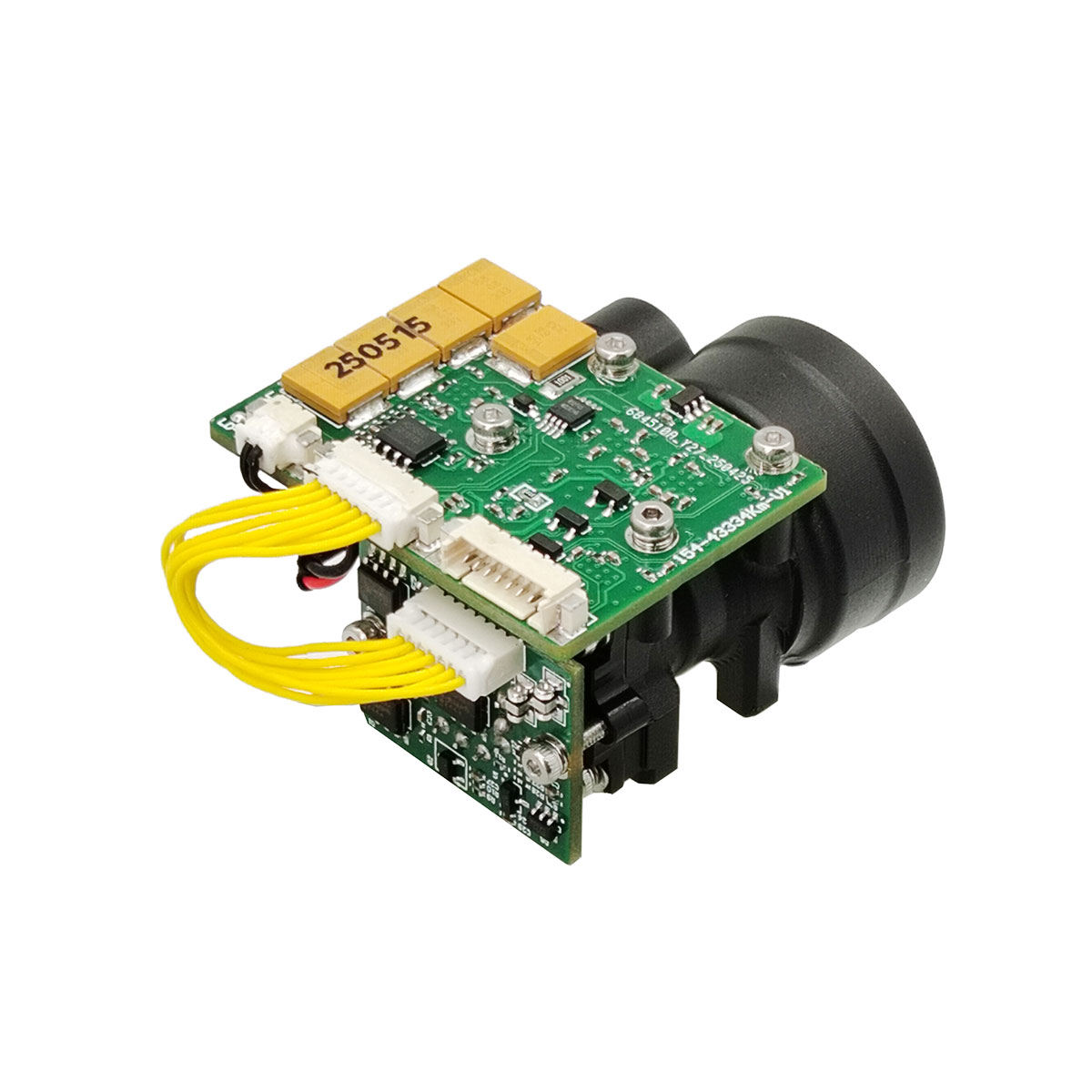

Główne funkcje
(1) Zakres pojedynczy i zakres ciągły;
(2) Reaguje na polecenia dotyczące odległości lasera i może zatrzymać namierzanie w dowolnym momencie zgodnie z poleceniem zatrzymania;
(3) Wyprowadzanie danych o odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) Może raportować skumulowaną liczbę przesłanych impulsów laserowych (bez utraty mocy);
(5) Wybór odległości, wskazanie celu przedniego i tylnego;
(6) Funkcja autotestu.
Wskaźnik wydajności produktu
| Przedmiot |
Parametr techniczny |
Instrukcja |
| Model |
STA-B50MX |
| Robocza długość fali |
1535 ± 5 nm |
| Bezpieczeństwo oczu |
Klasa 1 (IEC 60825-1) |
| Przysłona odbiorcza |
Φ25mm |
| Otwór emisyjny |
Φ10mm |
| Możliwości zasięgowe |
30-8000m |
| Zakres zasięgu |
≥10000m |
Zasięg MAX, współczynnik odbicia: 0,9, widoczność obserwatora 25 km |
| ≥7000m |
Duże cele budowlane, współczynnik odbicia: 0,6, widoczność obserwatora 20 km |
| ≥5000m |
Cel NATO |
| ≥3000m |
Cel ludzki |
| ≥1500m |
Cel UAV |
| Mini-zakres |
30 m |
|
| Wykrywanie wielu celów |
Do 3 celów |
|
| Rozdzielczość zakresu |
30 m |
|
| Dokładność zasięgu |
±1m |
|
| Częstotliwość wahania |
Regulacja w zakresie 1~10 Hz |
|
| Wskaźnik dokładności |
≥98% |
|
| Liczba fałszywych alarmów |
1% |
|
| Kąt rozbieżności |
≤0,5 mrada |
|
| Interfejs komunikacyjny |
RS422 |
Interfejs TTL/RS232 można dostosować |
| Woltaż |
DC9~32V |
|
| Zużycie energii |
≤1,2 W(@1 Hz) |
Moc robocza |
| ≤5 W przy 12 V |
Moc szczytowa |
| 0,1 W |
Zasilanie w trybie gotowości (podłącz POWER-ON) |
| Stabilność osi optycznej lasera |
≤0,05mrad |
|
| Błąd równoległy |
≤0,3 mrada |
Błąd równoległości osi optycznej do punktu odniesienia |
| Wstrząs mechaniczny |
75 g, 1 ms |
|
| Temperatura pracy |
-40 ℃ ~ + 70 ℃ |
|
| Temperatura przechowywania |
-55 ℃ ~ + 75 ℃ |
|
| Niezawodność |
MTBF ≥ 1500h |
|
| Rozmiar |
≤50x32x43,5mm |
|
| Waga |
≤75g |
|
| Główna funkcja |
Wybór pierwszego i ostatniego celu, Wybór wielu celów, Selektywność odległości |
Uwagi:
1) cel NATO o wymiarach 2,3 m × 2,3 m; Rozmiar docelowego człowieka 0,5 m × 1,7 m; Rozmiar celu UAV 0,2 m × 0,3 m; Odbicie światła 30%, wilgotność ≤80%, widoczność obserwatora ≥ 12 km

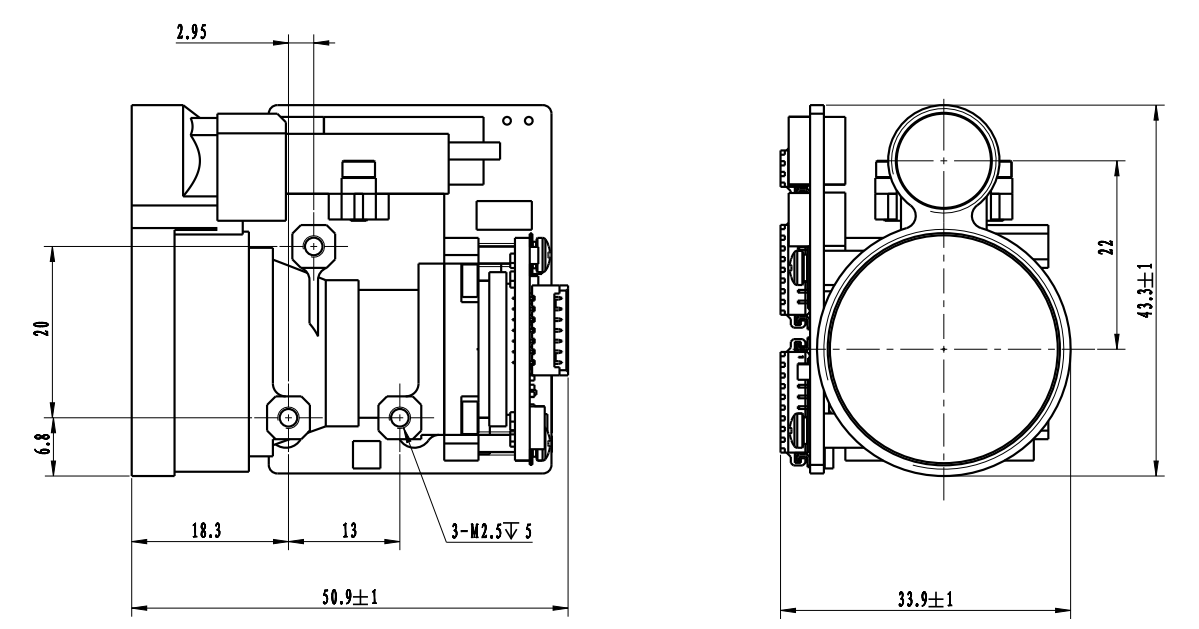

Interfejs instalacji struktury
Interfejs zewnętrzny
| Szpilka |
Definicja |
Funkcjonować |
Notatki |
|
1
|
RX+ |
Odbiornik RS422 + |
Niebieski |
|
2
|
RX- |
Odbiornik RS422 - |
Zielony |
|
3
|
TX- |
Transmisja RS422 - |
Fioletowy |
|
4
|
TX+ |
Transmisja RS422 + |
Żółty |
|
5
|
GND |
Przewód uziemiający komunikacyjny |
Biały |
|
6
|
VEE |
Zasilanie + |
Czerwony |
|
7
|
GND |
Zasilanie - |
Czarny |
|
8
|
PWR PL |
/
|
Popiół |
Interfejs zewnętrzny
Moduły asortymentowe OEM/ODM i rozwiązania niestandardowe
B50MX został zaprojektowany dla integratorów systemów poszukujących wygodnego, wydajnego i kompaktowego rozwiązania do pomiaru odległości laserem. Zapewnia niezawodną wydajność w szerokim zakresie zastosowań.
Jest bardzo mały, ultralekki, ma niski pobór mocy i można go mierzyć na dużą odległość. Nadaje się do urządzeń przenośnych (obrazowanie termowizyjne), zastosowań do mocowania broni, systemów przenośnych i lekkich zestawów czujników oraz bezzałogowych statków powietrznych lub UGV.
Protokół komunikacyjny
1. Protokół transmisji: asynchroniczna komunikacja szeregowa;
2. Szybkość portu: 115200;
3. Bity danych: 10 bitów: jeden bit startu, 8 bitów danych, jeden bit stopu, nieważna weryfikacja;
4. Struktura danych: Dane składają się z bajtu nagłówka, części poleceń, długości danych, części parametrów i bajtu kontrolnego;
5. Tryb komunikacji: sterowanie główne wysyła polecenia sterujące do maszyny wyznaczającej odległość, a maszyna wyznaczająca odległość odbiera i wykonuje instrukcje. W stanie ustalania odległości maszyna wyznaczająca odległość wysyła dane i status maszyny wyznaczającej odległość z powrotem do górnego komputera zgodnie z cyklem wyznaczającym. Format komunikacji i treść poleceń przedstawiono w poniższej tabeli.
A) Wysyła główne sterowanie
Format wysyłanej wiadomości jest następujący:
| STX0 |
CMD |
LEN |
DANE 1H |
DANE1L |
CHK |
Tabela 2 Opis formatu wysyłanej wiadomości
| numer zamówienia |
nazwa |
wyjaśnić |
kod |
uwagi |
|
1
|
STX0 |
Flaga rozpoczęcia wiadomości |
A5(H) |
|
|
2
|
CMD |
CW |
Patrz tabela 3 |
|
|
3
|
LEN |
DL |
Liczba wszystkich bajtów z wyjątkiem znaku początkowego, słowa polecenia i sumy kontrolnej |
|
|
4
|
DANE |
parametr |
Patrz tabela 3 |
|
|
5
|
DANE |
|
|
6
|
CHK |
Weryfikacja XOR |
Z wyjątkiem prawidłowego bajtu, wszystkie pozostałe bajty są poddawane operacji XOR |
|
Polecenie jest opisane w następujący sposób:
Tabela 3 Opis poleceń i słów danych wysyłanych przez master do maszyny wyznaczającej odległość
| numer zamówienia |
CW |
funkcjonować |
bajt danych |
uwagi |
długość |
Przykładowy kod |
|
1
|
0x00 |
przerwać |
DANE=00(H) DANE=00(H) |
Dalmierz przestaje mierzyć |
Sześć bajtów |
A5 00 02 00 00 A7 |
|
2
|
0x01 |
Pojedynczy zakres |
DANE=00(H) DANE=00(H) |
|
Sześć bajtów |
A5 01 02 00 00 A6 |
|
3
|
0x02 |
Ciągłe wahanie |
DANE=XX(H)DANE=YY(H) |
DATA opisuje okres wahań w ms |
Sześć bajtów |
A5 02 02 03 E8 4E (zakres 1 Hz) |
|
4
|
0x03 |
samosprawdzenie |
DANE=00(H) DANE=00(H) |
|
Sześć bajtów |
A5 03 02 00 00 A4 |
|
5
|
0x04 |
Ustaw najbliższą odległość do zaznaczenia |
DANE=XX(H)DANE=YY(H) |
DATA opisuje wartość strefy martwej, jednostka 1m |
Sześć bajtów |
A5 04 02 00 64 C7 (100 m to najbliższa odległość) |
|
6
|
0x06 |
Łączna liczba zapytań dotyczących mocy świetlnej |
DANE=00(H) DANE=00(H) |
Łączna liczba zapytań dotyczących mocy świetlnej |
Sześć bajtów |
A5 06 02 00 00 A1 |
|
7
|
0x11 |
Zasilanie APD jest włączone |
DANE=00(H) DANE=00(H) |
|
Sześć bajtów |
A5 11 02 00 00 B6 |
|
8
|
0x12 |
Zasilanie APD jest wyłączone |
DANE=00(H) DANE=00(H) |
|
Sześć bajtów |
A5 12 02 00 00 B5 |
|
9
|
0xEB |
Zapytanie o numer |
DANE=00(H) DANE=00(H) |
Zapytanie o numer |
Sześć bajtów |
A5 EB 02 00 00 4C |
a) Główna kontrola odbiera format
Format otrzymanej wiadomości jest następujący:
| STX0 |
CMD |
LEN |
DANE |
DANE0 |
CHK |
Tabela 4 Opis formatu odbieranych wiadomości
| numer zamówienia |
nazwa |
wyjaśnić |
kod |
uwagi |
|
1
|
STX0 |
Flaga rozpoczęcia wiadomości 1 |
A5 (wys.) |
|
|
2
|
CMD_JG |
Słowo polecenia danych |
Patrz tabela 5 |
|
|
3
|
LEN |
DL |
Liczba wszystkich bajtów z wyjątkiem znaku początkowego, słowa polecenia i sumy kontrolnej |
|
|
4
|
Dn |
parametr |
Patrz tabela 5 |
|
|
5
|
D0 |
|
|
6
|
CHK |
Weryfikacja XOR |
Z wyjątkiem prawidłowego bajtu, wszystkie pozostałe bajty są poddawane operacji XOR |
|
Opis statusu odbioru głównego sterowania:
Tabela 5 opisuje słowo danych wysłane przez dalmierz do głównego sterownika
| numer zamówienia |
CW |
funkcjonować |
bajt danych |
uwagi |
długość całkowita |
|
1
|
0x00 |
przerwać |
D1=00(H)D0=00(H) |
|
Sześć bajtów |
|
2
|
0x03 |
samosprawdzenie |
D8 ~ D1 |
D8-D7: napięcie -5V, jednostka 0,01V.D6-D5: wartość martwego punktu, jednostka 1mD4: wartość wysokiego napięcia APD, jednostka V;D3: typ char, wskazujący temperaturę APD, jednostka: stopnie Celsjusza;D2-D1: napięcie +5V, jednostka 0,01V |
12 bajtów |
|
3
|
0x04 |
Odległość do najbliższego ustawienia dostępu, jednostka m |
D1 D0 |
DANE opisują najbliższą wartość odległości, jednostkę 1 m; początek jest wysoki i koniec jest niski |
Sześć bajtów |
|
4
|
0x06 |
Łączna liczba zapytań dotyczących mocy świetlnej |
D3~D0 |
DATA wyraża liczbę świateł, 4 bajty, zaczynając od starszego bajtu |
Siedem bajtów |
|
5
|
0x11 |
Zasilanie APD jest włączone |
D1=00(H)D0=00(H) |
Zasilanie APD jest włączone |
Sześć bajtów |
|
6
|
0x12 |
Zasilanie APD wyłączone |
D1=00(H)D0=00(H) |
Zasilanie APD jest wyłączone |
Sześć bajtów |
|
7
|
0xED |
Praca w godzinach nadliczbowych |
0x00 0x00 |
Laser znajduje się pod ochroną przed działaniem lasera i nie można go zmierzyć. |
Sześć bajtów |
|
8
|
0xEE |
Błędy efektywności |
0x00 0x00 |
|
Sześć bajtów |
|
9
|
0XEF |
Przekroczono limit czasu komunikacji portu szeregowego |
0x00 0x00 |
|
Sześć bajtów |
|
10
|
0x01 |
Pomiar pojedynczego zasięgu (pojedynczy cel, zero dla drugiego i trzeciego celu, zero dla trzeciego celu na początku i na końcu celu) |
D9D8 D7 D6D5 D4 D3D2 D1 D0 |
D8-D6 odległość pierwszego celu (jednostka 0,1 m) D5-D3 odległość do drugiego celu (jednostka: 0,1 m) D2-D0 odległość trzeciego celu (jednostka 0,1 m)3. Cele znajdują się od blisko do daleko. Bajt flagi D9 (bit7-bit0):D9 to 7. pozycja wskazująca falę główną; 1: jest fala główna, 0: brak fali głównej. D9 to 6. pozycja wskazująca echo; 1: jest echo, 0: brak echaD9 Piąta pozycja wskazuje stan lasera; 1: normalny laser, 0: błąd lasera. D9 to czwarty bit flagi timeout, 1: normalny, 0: timeout D9 jest nieprawidłowy na 3. pozycji (ustawiony na 1);D9 Druga pozycja wskazuje status APD; 1: normalny, 0: błądD9 to pierwsza pozycja wskazująca, czy istnieje poprzedni cel; 1: istnieje poprzedni cel, 0: brak poprzedniego celu (cel w niewidocznym obszarze).D9 Bit 0 wskazuje, czy istnieje kolejny cel; 1: jest kolejny cel, 0: nie ma kolejnego celu (cel po celu głównym jest celem kolejnym) |
14 bajtów |
|
11
|
0x02 |
Ciągły zakres (pojedynczy cel, zero dla drugiego i trzeciego celu, zero dla trzeciego celu na początku i na końcu celu) |
D9 D8 D7 D6D5 D4 D3D2 D1 D0 |
D8-D6 odległość pierwszego celu (jednostka 0,1 m) D5-D3 odległość do drugiego celu (jednostka: 0,1 m) D2-D0 odległość trzeciego celu (jednostka 0,1 m)3. Cele są od bliskiego do dalekiego. Bajt flagi D9 (bit7-bit0):D9 to siódmy bit wskazujący falę główną; 1: jest fala główna, 0: brak fali głównej. D9 to szósta pozycja wskazująca echo; 1: jest echo, 0: brak echaD9 Piąta pozycja wskazuje stan lasera; 1: normalny laser, 0: błąd lasera. D9 to czwarty bit flagi timeout, 1: normalny, 0: timeout D9 jest nieprawidłowy na 3. pozycji (ustawiony na 1);D9 Druga pozycja wskazuje stan APD; 1: normalny, 0: błądD9 to pierwsza pozycja wskazująca, czy istnieje poprzedni cel; 1: istnieje poprzedni cel, 0: brak poprzedniego celu (cel w niewidocznym obszarze).D9 Bit 0 wskazuje, czy istnieje kolejny cel; 1: jest kolejny cel, 0: nie ma kolejnego celu (cel po celu głównym jest celem kolejnym) |
14 bajtów |
|
12
|
0xEB |
Zapytanie o numer |
D17… D0 |
D17 D16 D15 D14 D13 D12 Kod modelu całej maszynyD11D10 Numer produktuD9 Wersja oprogramowania D6D5 D4 Numer APDD3 D2 Numer laseraWersja D1 FPGA |
22 bajty |
| Uwaga: ① Niezdefiniowany bajt/bit danych, wartość domyślna to 0; |
