5 km moduł laserowy w zakresie anty -dron

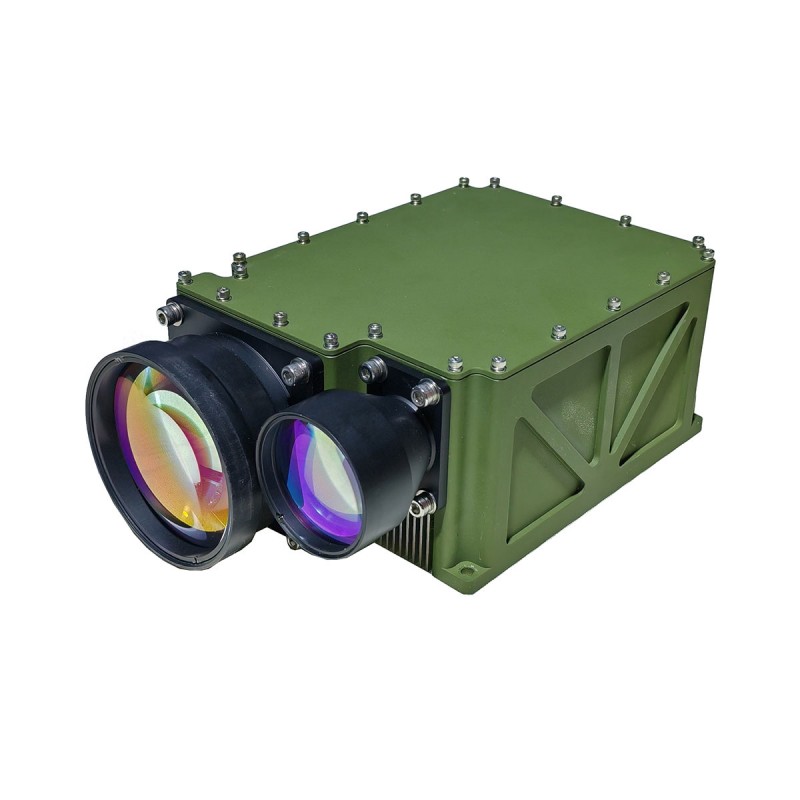

STA-WR5000X to dedykowany moduł lasera do pomiaru celów UAV. Jest opracowywany na podstawie lasera YAG o 1064 nm, zawierającym duży kąt rozbieżności do 1mrad i wysokiej jakości wiązki laserowej. Może łatwo zablokować cel UAV o powierzchni odbicia 0,1 m² w odległości 5 km i mierzyć cel UAV o powierzchni odbicia od 2㎡ do 10 km.
Wyślij zapytanie
Opis produktu
a) zdolność do samodzielnego sprawdzania funkcji odpowiedzi reakcji;
b) zdolne do lokalizacji i opinii trybu błędu;
c) Capable of serial communication.
b) zdolne do lokalizacji i opinii trybu błędu;
c) Capable of serial communication.
Parametry produktu
| Model | STA-WR5000X | Notatki |
| Długość fali | 1064 Nm |
|
| Kąt rozbieżności | 1 ± 0,1 MARAR |
|
| Maksymalny zakres | ≥5000 m | Obszar odblaskowy 0,1 m² UAV |
| ≥10000 m | Obszar odblaskowy 2 m² UAV | |
| Mini rozdział | ≤200 m |
|
| Dokładność | ± 2m （RMS） |
|
| Częstotliwość w zakresie | 1. 5, 10, 20 Hz regulowany |
|
| Interfejs | Rs422 | Dostosowywanie |
| Napięcie zasilania | 24 V. | Dostosowywanie |
| Nierównoległość między osą optyczną a płaszczyzną referencyjną montażową | ≤2mrad |
|
| Zużycie energii | Wartość szczytowa ≤ 150 W, średnia ≤ 100 W; |
|
| Temperatura pracy | -40 ℃～+60 ℃ |
|
| Temperatura przechowywania | -50 ℃～+70 ℃ |
|
| Rozmiar | ≤216 × 125 × 84 mm |
|
| Waga | ≤2 kg |
|
Notatka:
1. Zakres Opis: Zakres zmieni się w różnych warunkach testowych i celach testowych, jeśli wykryjesz specjalne cele, skontaktuj się ze stroną sprzedaży, aby potwierdzić;
2. Minimum Zakres: wahania 30 m-100 m, zaleca się go do 50 m po normalnym użyciu; Ponieważ energia laserowa jest duża, użycie bliskiego zasięgu może spalić układ detektora, więc podczas debugowania prosimy o przyniesienie dobrej pokrywy lustrzanej, aby zapobiec spalaniu układu detektora.
1. Zakres Opis: Zakres zmieni się w różnych warunkach testowych i celach testowych, jeśli wykryjesz specjalne cele, skontaktuj się ze stroną sprzedaży, aby potwierdzić;
2. Minimum Zakres: wahania 30 m-100 m, zaleca się go do 50 m po normalnym użyciu; Ponieważ energia laserowa jest duża, użycie bliskiego zasięgu może spalić układ detektora, więc podczas debugowania prosimy o przyniesienie dobrej pokrywy lustrzanej, aby zapobiec spalaniu układu detektora.
UWAGA: Widoczność ≥ 20 km, wilgotność ≤ 80%, współczynnik odbicia UAV 0,3.
Interfejs elektryczny
| Szpilka | Określić | Notatki |
| 1 | VCC | +24 V Anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | GND | Ujemny biegun zasilający |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | Rs422 |
| 10 | R- | |
| 11 | T- | |
| 12 | R+ | |
| 13 | Komunikacja GND | |
| 14 | Syn+ | RS422 Różnicowy system czasu rozrządu, szerokość> 10us. |
| 15 | Syn- |
