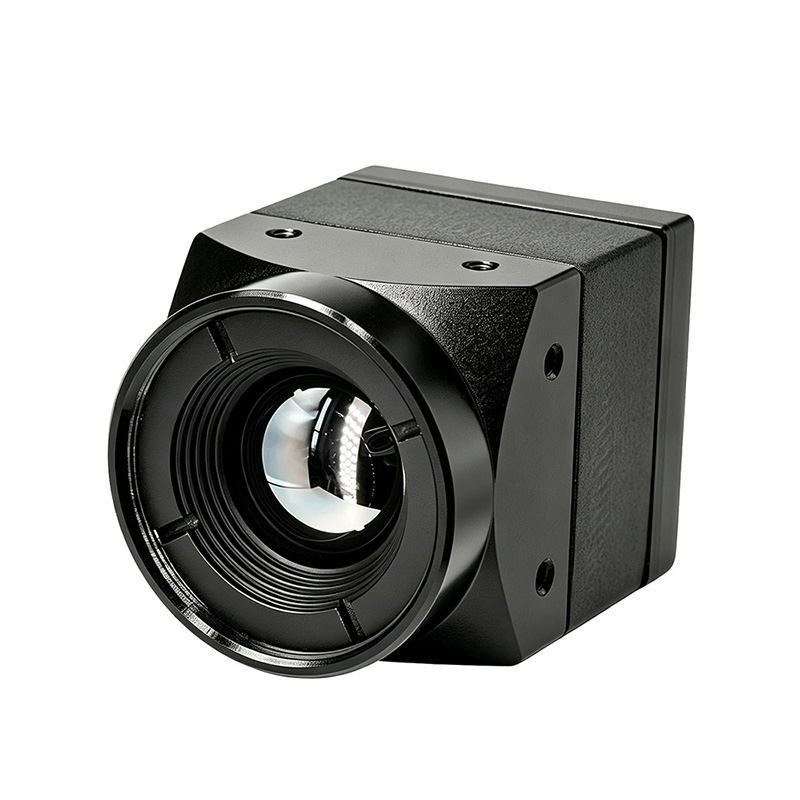

Kamera termowizyjna z obiektywem 640x512 i obiektywem 6,9 mm do drona FPV
Seria STA-IR640-M to wysokowydajny, niechłodzony moduł obrazowania w podczerwieni, dostępny z wieloma specyfikacjami obiektywów, w tym 4,1 mm, 6,9 mm, 9,1 mm i 13 mm. Wyposażony w detektor podczerwieni WLP o dużej częstotliwości odświeżania 12 μm i samodzielnie opracowany układ ISP drugiej generacji na podczerwień, zapewnia wyjątkową wydajność obrazowania przy optymalnej ogólnej efektywności kosztowej.
Wyślij zapytanie
Opis produktu
Dzięki kompaktowym rozmiarom, niewielkiej wadze i niskiemu zużyciu energii moduł w pełni spełnia wymagania lekkich aplikacji SWaP (rozmiar, waga, moc).
Wyposażony w zaawansowane inteligentne algorytmy obrazowania w całej serii, zapewnia płynny obraz pozbawiony drgań, prezentując stabilne obrazy w podczerwieni z drobnymi szczegółami i wyraźnymi warstwami. Jednocześnie jest zintegrowany z wieloma standardowymi interfejsami cyfrowymi, oferując silną kompatybilność w celu elastycznego łączenia się z różnymi inteligentnymi platformami sprzętowymi do przetwarzania.
Wyposażony w zaawansowane inteligentne algorytmy obrazowania w całej serii, zapewnia płynny obraz pozbawiony drgań, prezentując stabilne obrazy w podczerwieni z drobnymi szczegółami i wyraźnymi warstwami. Jednocześnie jest zintegrowany z wieloma standardowymi interfejsami cyfrowymi, oferując silną kompatybilność w celu elastycznego łączenia się z różnymi inteligentnymi platformami sprzętowymi do przetwarzania.
Cechy produktu
⚫ Wysoka liczba klatek na sekundę
⚫ Standardowy algorytm bez migawki
⚫ Wyświetlanie obrazu wysokiej jakości
⚫ Wyższa wydajność kosztowa
⚫ Standardowy algorytm bez migawki
⚫ Wyświetlanie obrazu wysokiej jakości
⚫ Wyższa wydajność kosztowa
Scenariusze zastosowań
Wyszukiwanie UAV: kapsuła fotoelektryczna.
⚫ Przenośny terminal: ręczny do użytku na zewnątrz, noktowizor w kasku.
⚫ Inspekcja bezpieczeństwa/pożarowa: monitoring przemysłowy, skanowanie obwodowe, roboty inspekcyjne, pożar ostrzeżenie, hełmy strażackie.
⚫ Inteligentna integracja: wspomaganie jazdy, inteligentne urządzenia gospodarstwa domowego.
⚫ Przenośny terminal: ręczny do użytku na zewnątrz, noktowizor w kasku.
⚫ Inspekcja bezpieczeństwa/pożarowa: monitoring przemysłowy, skanowanie obwodowe, roboty inspekcyjne, pożar ostrzeżenie, hełmy strażackie.
⚫ Inteligentna integracja: wspomaganie jazdy, inteligentne urządzenia gospodarstwa domowego.
Parametry obiektywu
| Format tablicy | EFL/F# | Typ ostrości | Pole widzenia (wys. × pion.) | IFOV |
| 640×512 | 4. 1mmF1.2 | Atermizowane | 100° × 82° | 2,93 mrada |
| 6,9 mm F1,0 | 62,9° × 50,4° | 1,74 mrada | ||
| 9. 1mmF1.0 | 48,1°×38,4° | 1,32 mrada | ||
| 13 mm F1,2 | 33,5°×26,9° | 0,92 mrada | ||
| 25mmF1.2 | 17,5° × 14° | 0,48 mrada | ||
| 45 mm F1,2 | 9,7°×7,8° | 0,27 mrada |
Uwaga: Można dostosować strukturę instalacji obiektywu i kamery
Specyfikacja produktu
| Indeks wydajności | STA-IR640-M | |
| Typ detektora | VOx Niechłodzony IRFPA | |
| Rezolucja | 640×512 | |
| Rozstaw pikseli | 12μm | |
| Liczba klatek na sekundę | 50 Hz | |
| Zakres widmowy | 8 ~ 14μm | |
| NETD | ≤40mK@25℃, F#1,0 | |
| Regulacja obrazu | ||
| Regulacja jasności i kontrastu | Ręczny/automatyczny | |
| Biegunowość | Czarny-gorący/biało-gorący | |
| Palety kolorów | Wsparcie (1) | |
| Przetwarzanie obrazu | Algorytm kontroli temperatury (bez TEC) | |
| DNR | ||
| DDE | ||
| Wyrównanie histogramu | ||
| Lustro obrazu | Lewo-prawo/Góra-dół/Po przekątnej | |
| Synchronizacja zewnętrzna | 10 ~ 50 Hz, wyzwalanie zboczem narastającym | Nic |
| Zasilanie(2) | ||
| Zakres zasilania | 5 ~ 12 V prądu stałego | |
| Typowy pobór mocy przy 25 ℃ | ≤0,50 W | ≤0,40 W |
| Interfejsy(2) | ||
| Wideo | USB | |
| CVBS | ||
| 2-pasmowy MIPI | ||
| Interfejsy komunikacji szeregowej | UART | |
| Właściwości fizyczne (bez soczewki i elementu rozszerzającego) | ||
| Waga | 8g | |
| Rozmiar | 21 mm × 21 mm | |
| Adaptacja środowiskowa | ||
| Zakres temperatur pracy | -40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ dla funkcji radiometrycznej) | |
| Zakres temperatur przechowywania | -45 ℃ ~+85 ℃ | |
| Wilgotność | 5 ~ 95%, bez kondensacji | |
| Wibracje(3) | 6,06 g, wibracje losowe, wszystkie osiowe | |
| Szok(3) | 8 0, 4 ms, fala piłokształtna z krawędzią spływu, 3 - oś 6 - kierunek | |
Notatka:
(1) Specyfikacje zasilacza i interfejsu dotyczą wyłącznie standardowej konfiguracji fabrycznej i nie mają zastosowania do rozszerzonych komponentów. Szczegółowe informacje na temat funkcji rozszerzonych komponentów można znaleźć w Instrukcji użytkownika rozszerzonych komponentów.
(2) Niestandardowe rozszerzone komponenty są dostępne na żądanie. W razie potrzeby możesz skontaktować się z nami w celu spersonalizowanego dostosowania.
(1) Specyfikacje zasilacza i interfejsu dotyczą wyłącznie standardowej konfiguracji fabrycznej i nie mają zastosowania do rozszerzonych komponentów. Szczegółowe informacje na temat funkcji rozszerzonych komponentów można znaleźć w Instrukcji użytkownika rozszerzonych komponentów.
(2) Niestandardowe rozszerzone komponenty są dostępne na żądanie. W razie potrzeby możesz skontaktować się z nami w celu spersonalizowanego dostosowania.

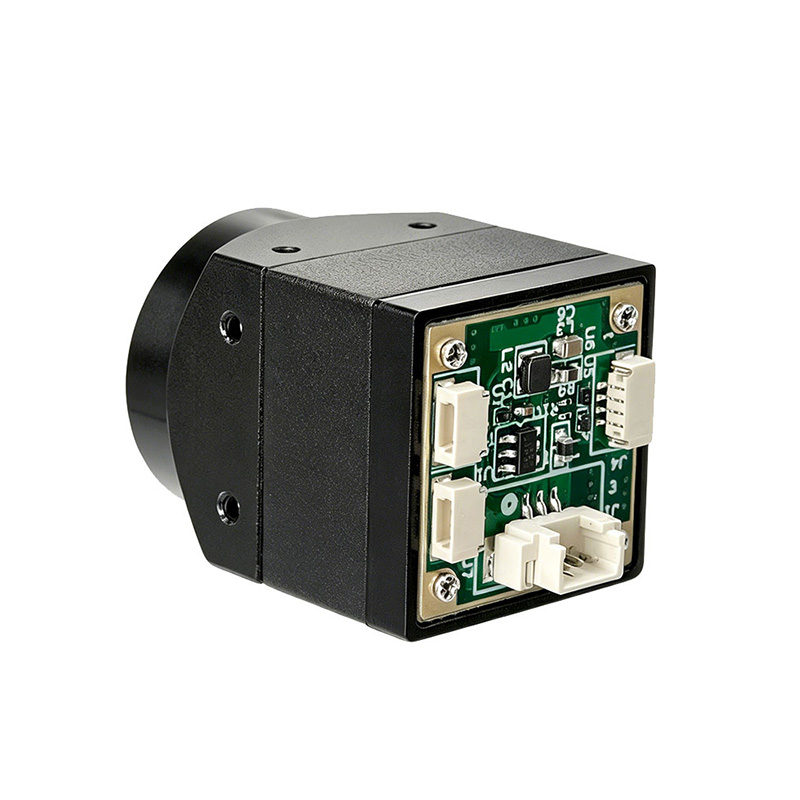

Definicja pinu:
J1:3-pinowy interfejs CVBS
J1:3-pinowy interfejs CVBS
| 1 | CVBS | Wyjście | Sygnał wideo CVBS |
| 2 | GND | MOC | Uziemiony |
| 3 | +5-12V | Moc |
J4:4-pinowy interfejs USB
| 1 | +5 V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
Format wyjścia wideo USB (opcjonalnie 3 formaty):
1. UVC
2. Standardy kompresji wideo H.264, H.264H
3. Standard kompresji wideo MJPEG z regulowaną przepływnością w zakresie od 40 do 16384 kbps; szybkość transmisji można regulować i dostosowywać
2. Standardy kompresji wideo H.264, H.264H
3. Standard kompresji wideo MJPEG z regulowaną przepływnością w zakresie od 40 do 16384 kbps; szybkość transmisji można regulować i dostosowywać
J7, 3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8, 3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
Typ złącza 26-pinowego nr:DF56C-26S-0,3 V(51)
| Szpilka | Definicja | Funkcja | Notatka |
| 1,2,3,4,18,19,20,21,22,23,24,25,26 | NC |
|
|
| 5, 7, 9, 11, 13 | VDD | wejście zasilania | 5--12 V |
| 16 | RXD | uart rxd | 3,3 V |
| 14 | TXD | uart txd | 3,3 V |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Wymiary konstrukcyjne modułu
Uwaga: Rozmiar modułu i strukturę instalacji można dostosować do wymagań.
