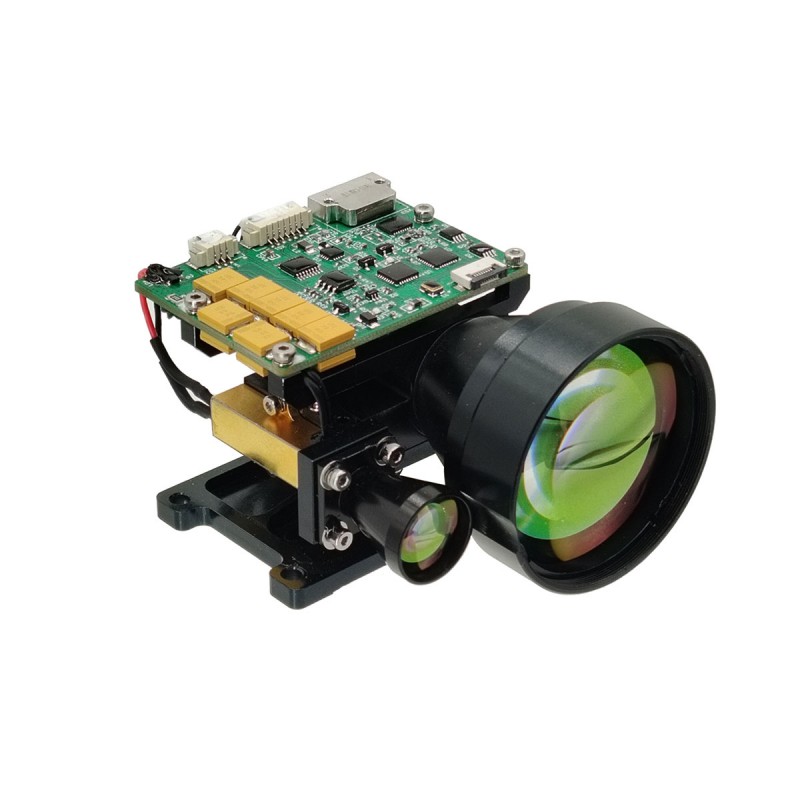

8 km moduł laserowy
STA-B0815X to ludzki moduł pomiaru odległości lasera, który może wykryć odległość docelową i przesyłać zmierzoną odległość do górnego komputera poprzez komunikację szeregową. Widoczność ≥ 15 km, współczynnik odbicia docelowego ≥ 0,3, wilgotność ≤ 80%, pojazd (cel 2,3 m × 2,3 m) odległość w zakresie ≥8 km.
Wyślij zapytanie
Opis produktu
Główne funkcje
(1) pojedynczy odległość i ciągłe;
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
(2) reagowanie na polecenia laserowe i może przestać w dowolnym momencie zgodnie z poleceniem Stop;
(3) dane dotyczące odległości i informacji o stanie raz na impuls podczas pomiaru odległości;
(4) może zgłaszać skumulowaną liczbę przesyłanych impulsów laserowych (brak utraty mocy w dół);
(5) wybór odległości, przednie i tylne wskazanie docelowe;
(6) Funkcja autotestu.
Wprowadzenie produktu
Moduł laserowy B0815X Rangefinder to wojskowy laserowy w zakresie pulsowy zaprojektowany do scenariuszy aplikacji, takich jak samoloty, bezzałogowe pojazdy powietrzne, czołgi i zakres. Ma małe, lekkie, niskie zużycie energii, stabilną wydajność, długą odległość pomiaru i długą żywotność, bezpieczeństwo wzroku człowieka i inne zalety, jest ważnym sprzętem technicznym w celu poprawy dokładności celowania produktu.
Indeks wydajności produktu
| Przedmiot | Parametr techniczny | Instrukcja |
| Model | STA-B0815X | |
| Działająca długość fali | 1535 ± 5 nm | |
| Bezpieczeństwo wzroku | Klasa 1 (IEC 60825-1) | |
| Odbieranie przysłony | Φ42 mm | |
| Przysłona emisji | Φ14 mm | |
| Zdolność w zakresie | 50m-15 km | |
| Zakres | ≥15000 m | Maksymalny zakres, widoczność obserwatora 25 km |
| ≥12000 m | Budowanie celów, współczynnik odbicia: 0,6, widoczność obserwatora 25 km | |
| ≥8000 m | Cel NATO | |
| ≥4000 m | Ludzki cel | |
| ≥ 2500 m | Cel UAV | |
| Mini zakres | 50m |
|
| Wykrywanie wielu celów | Do 3 celu |
|
| Dokładność w zakresie | ± 1m | 3d |
| Częstotliwość w zakresie | 1 ~ 10 Hz regulowany |
|
| Wskaźnik dokładności | ≥98% |
|
| Fałszywa szybkość alarmu | 1% |
|
| Kąt rozbieżności | ≤0,5 Mrad |
|
| Interfejs komunikacyjny | RS422 / RS232 / TTL |
|
| Woltaż | DC18 ~ 32 V. |
|
| Siła robocza | ≤1,2 W (@1Hz) | Normalny test temperatury |
| Moc rezerwowych | ≤0,5 W. | Normalny test temperatury |
| Szok mechaniczny | 75G, 1 ms |
|
| Temperatura pracy | -40 ℃～+60 ℃ |
|
| Temperatura przechowywania | -45 ℃～+70 ℃ |
|
| Niezawodność | MTBF ≥ 1500H |
|
| Rozmiar | ≤79 mm × 66 mm × 46 mm |
|
| Waga | ≤120 g |
|
| Główna funkcja | Pierwszy i ostatni cel, wielopasmowy, selektywność odległości odległości | |
Uwagi:
1) rozmiar docelowy NATO 2,3 m × 2,3 m; Rozmiar docelowy człowieka 0,5 m × 1,7 m; Rozmiar docelowy UAV 0,2 m × 0,3
M; Współczynnik odbicia 30%, widoczność obserwatora ≥ 15 km

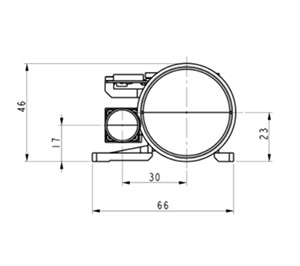

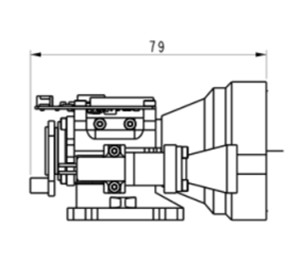

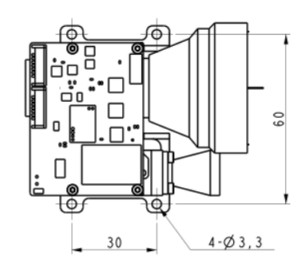

Interfejs instalacyjny struktury
Interfejs zewnętrzny
| Model złącza: MDC1-15SW1 | |||
| Numer pin | Definicja | Funkcjonować | Uwaga |
| 1 | Vee | Wejście mocy dodatnie | DC18-36V |
| 2 | GND | Uziemienie wejściowe mocy |
|
| 3 | RS422_T/R+ | RS485+/RS422 Wyślij pozytyw |
|
| 4 | Rs422_t/r- | RS485+/RS422 Wyślij Nagative |
|
| 5 | Rs422_rxd- | RS422 otrzymuje negatywne |
|
| 6 | RS422_RXD+ | RS422 otrzymuje pozytywny |
|
| 7 | RS232-TX | RS232 Wyślij |
|
| 8 | RS232-RX | RS232 przejmuje kontrolę |
|
| 9 | TTL-TX | TTL Wyślij | 3,3 V. |
| 10 | TTL-RX | TTL przejmij kontrolę | 3,3 V. |
| 11 | GND | miejsce komunikacji |
|
| 12 | NC | Alternatywny |
|
| 13 | NC | Alternatywny |
|
| 14 | NC | Alternatywny |
|
| 15 | NC | Alternatywny |
|
Zdolność adaptacji środowiskowej
a) Temperatura robocza ： -40 ℃～+60 ℃.
b) Temperatura przechowywania ： -45 ℃～+70 ℃.
C) Losowe wibracje: 15 ～ 2000 Hz, 3 kierunki. Konkretne warunki testowe pokazano w tabeli 1.
b) Temperatura przechowywania ： -45 ℃～+70 ℃.
C) Losowe wibracje: 15 ～ 2000 Hz, 3 kierunki. Konkretne warunki testowe pokazano w tabeli 1.
Tabela 1 Warunki testu losowego wibracji
| Numer seryjny | Zakres częstotliwości (HZ) | Gęstość widmowa przyspieszenia (G2/Hz) | Czas wibracji (min) |
| 1 | 15 ～ 190 | 0.01 | Wibracje w każdym kierunku 15 minut |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
Moduły i niestandardowe rozwiązania OEM/ODM
B0815X jest przeznaczony dla integratorów systemów szukających wygodnego, mocnego i kompaktowego rozwiązania laserowego. Zapewnia niezawodną wydajność w szerokim zakresie aplikacji.

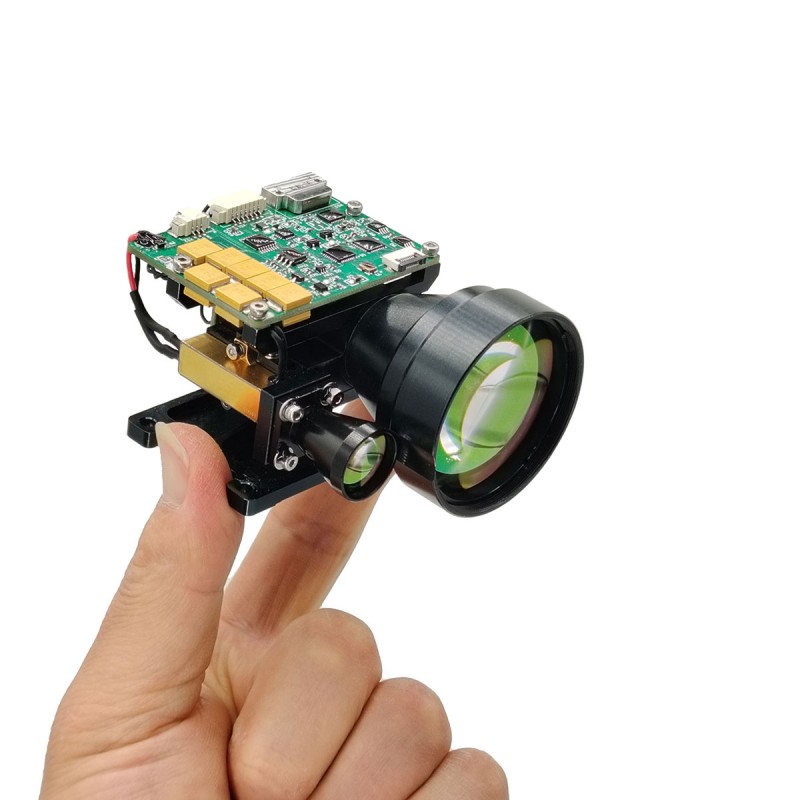

Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
Jest bardzo mały, ultra-światło, ma niskie zużycie energii i może być mierzone na dłużej. Jest odpowiedni do urządzeń ręcznych (obrazowanie termiczne), zastosowania montażowe broni, systemy przenośne i lekkie apartamenty czujników oraz bezzałogowe pojazdy powietrzne lub UGV.
