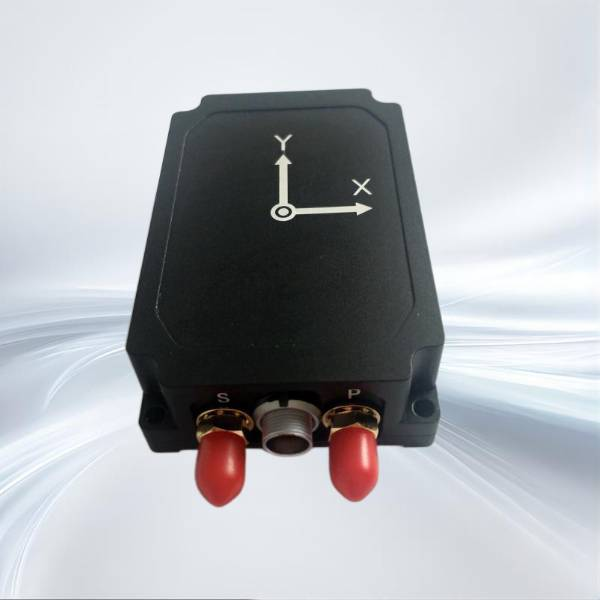

Żyroskop światłowodowy Fog Mems Żyroskop i akcelerometr
Zintegrowany system nawigacji JIO-100B0 ma wbudowany wysokowydajny żyroskop MEMS i akcelerometr. Moduł nawigacji satelitarnej może osiągnąć bardzo precyzyjny pomiar położenia, prędkości i pozycji na zewnątrz. Zapraszamy do zakupu światłowodowego żyroskopu Fog Mems żyroskopu i akcelerometru od nas.
Model:JIO-100B0
Wyślij zapytanie Pobierz plik PDF
Opis produktu
Światłowodowy żyroskop Fog Mems Funkcje żyroskopu i akcelerometru
Zintegrowany system nawigacji JIO-100B0 ma wbudowany wysokowydajny żyroskop MEMS i akcelerometr. Moduł nawigacji satelitarnej może osiągnąć bardzo precyzyjny pomiar położenia, prędkości i pozycji na zewnątrz.
JIO-100B0 Dzięki funkcji fuzji wielu czujników można go zintegrować z zewnętrznymi licznikami kilometrów, prędkościomierzami itp. Informacje są łączone, aby zachować dokładność nawigacji, gdy GNSS jest nieprawidłowy.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
JIO-100B0 Dzięki funkcji fuzji wielu czujników można go zintegrować z zewnętrznymi licznikami kilometrów, prędkościomierzami itp. Informacje są łączone, aby zachować dokładność nawigacji, gdy GNSS jest nieprawidłowy.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
Nasze Usługi
JIOPTICS to profesjonalny i sprawny zespół. Zapewnij usługi OEM/ODM, skontaktuj się z nami, aby dostosować swój ekskluzywny żyroskop światłowodowy
cechy produktu
Dokładność położenia -0,1°, dokładność pozycjonowania 2 m
- Możliwość fuzji zewnętrznego czujnika pomocniczego
- Zakres temperatur pracy: -40°C~ 60°C
- Bardzo wysoka odporność na wstrząsy i wibracje
- Uszczelniona obudowa IP65 do pracy w trudnych warunkach
- Bogate interfejsy, obsługa RS232, RS422, CAN i innych standardowych interfejsów
- Wysoka niezawodność
- Możliwość fuzji zewnętrznego czujnika pomocniczego
- Zakres temperatur pracy: -40°C~ 60°C
- Bardzo wysoka odporność na wstrząsy i wibracje
- Uszczelniona obudowa IP65 do pracy w trudnych warunkach
- Bogate interfejsy, obsługa RS232, RS422, CAN i innych standardowych interfejsów
- Wysoka niezawodność
Parametry elektryczne
- Zasilanie: 5V (typowe)
- Moc znamionowa: 3 W (maks.)
- Tętnienie: 100mV (międzyszczytowy)
- Moc znamionowa: 3 W (maks.)
- Tętnienie: 100mV (międzyszczytowy)
Parametry elektryczne
-Zasilanie elektryczne: 24V DC (wartość typowa)
-Reze moc: 1.5W (maksymalna wartość)
-Tętnienie: 100mv (wartość szczytowa)
-Reze moc: 1.5W (maksymalna wartość)
-Tętnienie: 100mv (wartość szczytowa)
Scenariusze aplikacji
Dopasowując oprogramowanie do różnych scenariuszy zastosowań, produkt może być szeroko stosowany w maszynach budowlanych Inteligentne śledzenie i pozycjonowanie, automatyczna jazda bezzałogowego systemu, zarządzanie pozycjonowaniem sprzętu na dużą skalę, drony komercyjne itp.
Wymiary mechaniczne
parametry techniczne
| Atrybuty |
Parametr |
Indeks |
Uwaga |
| Dokładność kursu |
Podwójny GNSS |
0,1° |
Linia bazowa 2m |
| Pojedynczy GNSS |
0,2° |
Trzeba manewrować |
|
| Przetwarzanie końcowe |
0,03° |
|
|
| Zachowaj precyzję |
0,2°/min |
Awaria GNSS |
|
| Dokładność postawy |
GNSS sprawny |
0,1° |
Pojedynczy punkt L1/L2 |
| Kombinacja bezwładności/licznika kilometrów |
0,1° (RMS) |
Opcjonalny |
|
| Przetwarzanie końcowe |
0,02° |
|
|
| Zachowaj precyzję |
0,2°/min |
Awaria GNSS |
|
| tryb V-G |
2° |
Nieograniczony czas awarii GNSS, brak przyspieszenia |
|
| Dokładność pozycjonowania w poziomie |
GNSS sprawny |
1,2m |
Pojedynczy punkt L1/L2 |
|
|
2cm 1ppm |
RTK |
|
| Kombinacja bezwładności/licznika kilometrów |
2â°D (D oznacza przebieg, CEP) |
Opcjonalny |
|
| przetwarzanie końcowe |
1cm 1ppm |
|
|
| Awaria GNSS |
20m |
Porażka 60s |
|
| Dokładność prędkości poziomej |
GNSS sprawny |
0,1 m/s |
Pojedynczy punkt L1/L2 |
| Kombinacja bezwładności/licznika kilometrów |
0,1 m/s (RMS) |
Opcjonalny |
|
| Kombinacja bezwładności/DVL |
0,2 m/s (RMS) |
Opcjonalny |
|
| Żyroskop |
Skala |
±450°/s |
|
| Zerowa stabilność stronniczości |
2°/godz |
Wariancja Allana |
|
| Akcelerometr |
Skala |
±16g |
Dostępne niestandardowe 200g |
| Zerowa stabilność stronniczości |
30µg |
Wariancja Allana |
|
| Interfejs komunikacyjny |
RS232 |
1 kanał |
Opcjonalnie 1 kanał RS422, |
| RS422 |
1 kanał |
Lub 2 kanały RS422, 1 kanał CAN |
|
| MÓC |
1 kanał |
|
|
| Wejście różnicowe licznika kilometrów |
1 kanał |
opcjonalny |
|
| Wyjście PPS |
1 kanał |
opcjonalny |
|
| Wejście ZDARZENIE |
1 kanał |
opcjonalny |
|
| Parametry elektryczne |
Napięcie |
5~36V prądu stałego |
|
| Pobór energii |
¤ 3 W |
|
|
| Marszczyć |
100mV |
P-P |
|
| Właściwości strukturalne |
Rozmiar |
80 mm × 53 mm × 23 mm |
|
| Waga |
¤150g |
|
|
| Użyj środowiska |
Temperatura robocza |
-40°C ~ 60°C |
|
| Temperatura przechowywania |
-45°C ~ 65°C |
|
|
| Wibracja |
20~2000Hzï¼6,06g |
|
|
| Uderzenie |
30gï¼11ms |
|
|
| Klasa ochrony |
IP65 |
|
|
| Niezawodność |
MTBF |
30000 godz |
|
| Dożywotni |
|
|
|
| Ciągły czas pracy |
|
|
