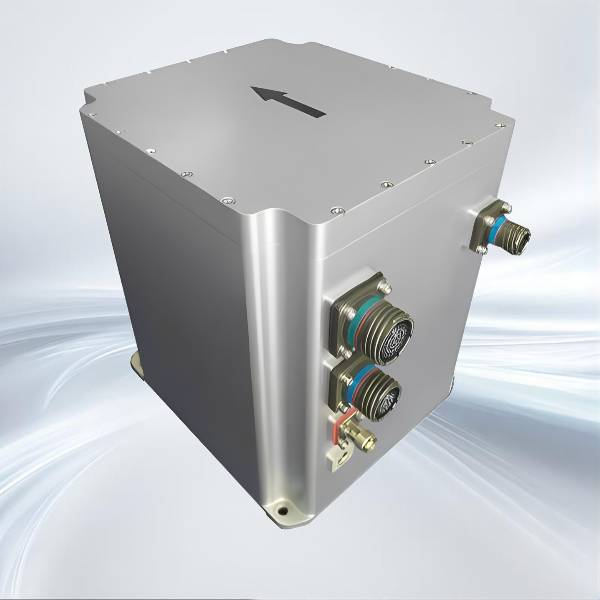

Zintegrowany system nawigacji satelitarnej z żyroskopem światłowodowym i mgłą
Zintegrowany światłowodowy system nawigacji JIO-F100S składa się z bardzo precyzyjnego żyroskopu światłowodowego z zamkniętą pętlą, elastycznego akcelerometru kwarcowego i wysokiej klasy płyty odbiorczej GNSS, dzięki połączeniu wielu czujników i naprowadzaniu Realizacja algorytmu obliczeń lotniczych, zapewniająca wysoką precyzję Informacje o nastawieniu, prędkości i pozycji nawigacji do informacji o świecie zewnętrznym, aby spełnić wymagania dotyczące precyzyjnych pomiarów i kontroli. Zapraszamy do zakupu zintegrowanego systemu nawigacji satelitarnej światłowodowego żyroskopu przeciwmgielnego od nas.
Model:JIO-F100S
Wyślij zapytanie Pobierz plik PDF
Opis produktu
Światłowodowy Żyroskop Mgła Satelitarny Zintegrowany system nawigacji Funkcje
Zintegrowany światłowodowy system nawigacji JIO-F100S składa się z bardzo precyzyjnego żyroskopu światłowodowego z zamkniętą pętlą, elastycznego akcelerometru kwarcowego i wysokiej klasy płyty odbiorczej GNSS, dzięki połączeniu wielu czujników i naprowadzaniu Realizacja algorytmu obliczeń lotniczych, zapewniająca wysoką precyzję Informacje o nastawieniu, prędkości i pozycji nawigacji do informacji o świecie zewnętrznym, aby spełnić wymagania dotyczące precyzyjnych pomiarów i kontroli.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
Nasze Usługi
JIOPTICS to profesjonalny i sprawny zespół. Zapewnij usługi OEM/ODM, skontaktuj się z nami, aby dostosować swój ekskluzywny żyroskop światłowodowy
cechy produktu
- Dokładność stopnia nawigacji 0,8 nmili/h
- Wybór wielu trybów, tryb pojazdu/tryb samolotowy
- Wstępne wyrównanie statyczne 3 min / Wstępne wyrównanie podstawy wstrząśniętej 8 min
- Samokontrola usterek
- Bogate interfejsy, obsługa RS232, RS422, CAN i innych standardowych interfejsów
- Wysoka niezawodność
- Wybór wielu trybów, tryb pojazdu/tryb samolotowy
- Wstępne wyrównanie statyczne 3 min / Wstępne wyrównanie podstawy wstrząśniętej 8 min
- Samokontrola usterek
- Bogate interfejsy, obsługa RS232, RS422, CAN i innych standardowych interfejsów
- Wysoka niezawodność
Scenariusze aplikacji
-Inteligentny system wykopów na terenie górniczym
- Podstawowa nawigacja bezwładnościowa dla dużych UAV
- kompas morski
- orientacja działa samobieżnego
- Pozycjonowanie i orientacja pojazdu
- Pomiar mobilny o wysokiej precyzji
- Wysoka precyzja i stabilna platforma
- Podstawowa nawigacja bezwładnościowa dla dużych UAV
- kompas morski
- orientacja działa samobieżnego
- Pozycjonowanie i orientacja pojazdu
- Pomiar mobilny o wysokiej precyzji
- Wysoka precyzja i stabilna platforma
Parametry elektryczne
-Zasilanie elektryczne: 24V DC (wartość typowa)
-Reze moc: 1.5W (maksymalna wartość)
-Tętnienie: 100mv (wartość szczytowa)
-Reze moc: 1.5W (maksymalna wartość)
-Tętnienie: 100mv (wartość szczytowa)
Parametry elektryczne
- Zasilanie: 24~36V DC (typ.)
- Moc znamionowa: 30 W (maks.)
- Moc znamionowa: 30 W (maks.)
Wymiary mechaniczne
parametry techniczne
| Atrybuty |
Parametr |
Indeks |
| Trzymanie pozycji |
Kombinacja licznika kilometrów |
0,001D (D to przebieg) |
| Kombinacja GNSS |
1,2m |
|
| Czysta inercja |
0,8 nm/h |
|
| Dokładność postawy |
Wstępne wyrównanie |
0,003° |
| Utrzymanie postawy (GNSS wyłączony, czysta bezwładność) |
0,002°/10minï¼RMSï¼ |
|
| Moc przejściowa |
≤100 W ( |
|
| Dokładność kursu |
samolubna północ |
0,05°×s(Lati), gdzie Lati oznacza szerokość geograficzną (RMS) |
| Trzymanie kursu (GNSS wyłączony, czysta bezwładność) |
0,003°/10minï¼RMSï¼ |
|
| Dokładność prędkości |
Utrzymanie prędkości (GNSS wyłączony, czysta bezwładność) |
0,3m/s/10minï¼RMSï¼ |
| Żyroskop światłowodowy |
Skala |
±400°/s |
| Zerowa stabilność stronniczości |
¤0,01°/godz |
|
| Kwarcowy elastyczny akcelerometr |
Skala |
±20g |
| Zerowa stabilność stronniczości |
≤20µg (średnio 10s) |
|
| Interfejs komunikacyjny |
RS232 |
1 kanał (szybkość transmisji 9,6 kb/s ~ 921,6 kb/s, domyślnie 115,2 kb/s Częstotliwość do 1000 Hz, domyślnie 200 Hz) |
|
|
RS422 |
6 kanałów (szybkość transmisji 9,6 kb/s ~ 921,6 kb/s, domyślnie 115,2 kb/s Częstotliwość do 1000 Hz, domyślnie 200 Hz) |
| Właściwości strukturalne |
Rozmiar |
199 mm × 180 mm × 219,5 mm (dł. × szer. × wys.) |
| Waga |
Pojedynczy zestaw nawigacji inercyjnej to nie więcej niż 8,0 kg (opcjonalnie dla zastosowań lotniczych to nie więcej niż 6,5 kg) |
|
| Użyj środowiska |
Temperatura przechowywania |
-40℃ ~ 65℃ |
| Wilgotność względna |
¤80% |
