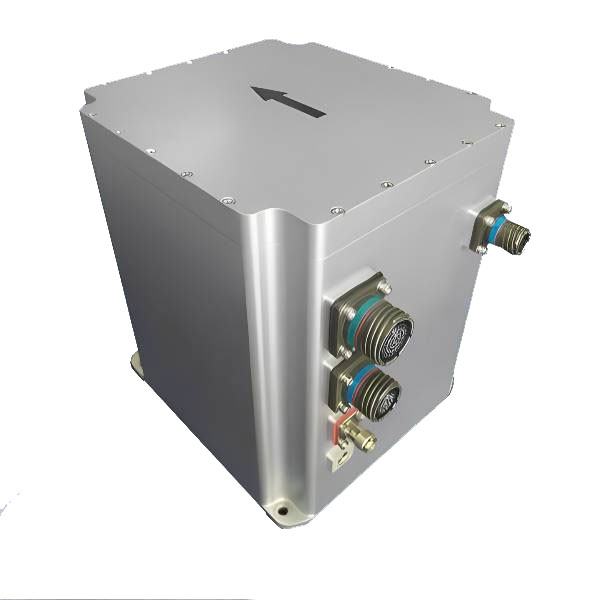

Zintegrowany system nawigacji z zintegrowanym systemem gyroskopowym światłowodowym

Zintegrowane zintegrowane gyroskopie światłowodowe Jio-F100S zintegrowane systemy nawigacyjne bezwładności/satelitarne składa się z precyzyjnej wiroskopu z włókien w zamkniętej pętli, elastyczną akcelerometr i wysokiej klasy komisja GNSS, poprzez wiele czujników fuzji i realizację wskazówek algorytu obliczeń lotniczych, w sposób prędkości i pozycjonowania informacji na zewnątrz, aby uzyskać informacje na zewnątrz, aby uzyskać informacje na zewnątrz, aby uzyskać informacje na zewnątrz, aby spotkać informacje o świecie do końca. Wymagania dotyczące pomiaru i kontroli.

Model:JIO-F100S

Wyślij zapytanie

Opis produktu

Instalacja jioptics gyroskopu światłowodowego w celu zapewnienia łatwości elastyczności integracji, a nasz narzędziu do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, zapewniają również wysokiej jakości wydajność zaspokojenia zapotrzebowania użytkowników końcowych.

Nasze usługi

Jioptics to profesjonalny i wydajny zespół. Zapewnij Ci usługi OEM/ODM, skontaktuj się z nami, aby dostosować ekskluzywny żyroskop światłowodowy

Funkcje produktu

- dokładność klasy nawigacyjnej 0,8nmile/h
- Wybór wielu tryb, tryb pojazdu/tryb samolotu
- Statyczne początkowe wyrównanie 3 min / wstrząsanie podstawa początkowa wyrównanie 8 minut
- Warstwa samokontroli
- bogate interfejsy, obsługują RS232, RS422, puszki i inne standardowe interfejsy
- Wysoka niezawodność

Scenariusze aplikacji

-Inteligentny system wykopu w obszarze wydobywczym
- Podstawowa bezwładowa nawigacja dla dużych UAV
- Morski kompas
- Orientacja na broń samobieżna
- Pozycjonowanie i orientacja pojazdu
- Wysoka precyzyjna pomiar mobilny
- wysoka precyzja i stabilna platforma

Charakterystyka elektryczna

- Zasilacz: 24 ~ 36 V DC (typ.)
- Power znamionowy: 30 W (maks.)

Zintegrowane gyroskop z zintegrowanym systemem nawigacji światłowodowej Wymiary mechaniczne wymiary nawigacji

Parametr techniczny:

Atrybuty	Parametr	Indeks
Wstrzymanie pozycji	Combo licznika	0,001d (D to przebieg)
	Połączenie GNSS	1,2 m
	Czysta bezwładność	0,8nmile/h
Dokładność postawy	Początkowe wyrównanie	0,003 °
	Postawa trzymaj (GNSS niepełnosprawne, czyste bezwładność)	0,002 °/10 minut （RMS）
	Moc przejściowa	≤100 W (<3s)
Dokładność nagłówka	Samozwajemne poszukiwanie na północ	0,05 ° × ° × do), kiedy oznacza szerokość (RMS)
Dokładność nagłówka	Nagłówek (GNSS niepełnosprawne, czyste bezwładność)	0,003 °/10 minut （RMS）
Dokładność prędkości	Mocowanie prędkości (GNSS niepełnosprawne, czyste bezwładność)	0,3 m/s/10min （RMS）
Światłowód Gyro	Zakres pomiarowy	± 400 °/s
Światłowód Gyro	Zero stabilność stronniczości	≤0,01 °/h
Elastyczny akcelerometr kwarcowy	Zakres pomiarowy	± 20 g
Elastyczny akcelerometr kwarcowy	Zero stabilność stronniczości	≤20 µg (średnia 10s)
Interfejs komunikacyjny	Rs232	1 kanał (szybkość transmisji 9,6 kb / s ~ 921,6 kb / s, domyślnie 115,2 kb / s Częstotliwość do 1000 Hz, domyślnie 200 Hz)
	Rs422	6 kanałów (szybkość transmisji 9,6 kb / s ~ 921,6 kb / s, domyślnie 115,2 kb / s Częstotliwość do 1000 Hz, domyślnie 200 Hz)
Właściwości strukturalne	Rozmiar	199 mm × 180 mm × 219,5 mm (L × W × H)
Właściwości strukturalne	Waga	Pojedynczy zestaw nawigacji bezwładnościowej to nie więcej niż 8,0 kg (opcjonalnie dla aplikacji lotniczych to nie więcej niż 6,5 kg)
Używać środowiska	Temperatura przechowywania	-40 ℃ ~ 65 ℃
Używać środowiska	Wilgotność względna	≤80%
