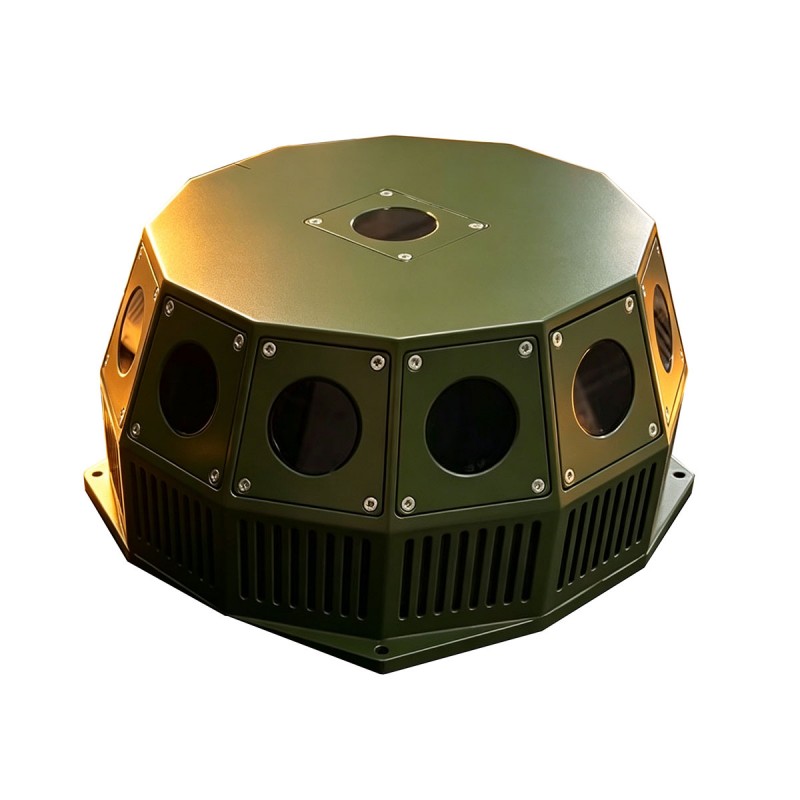

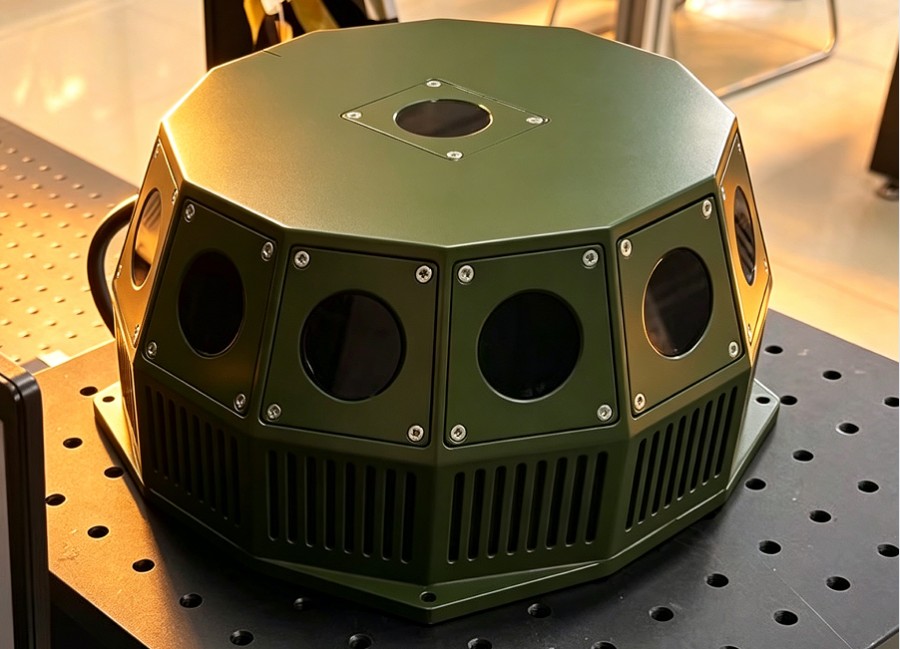

Laserowy system ostrzegawczy LWS360DX
Rozproszony laserowy system ostrzegawczy STA-LWS360DX integruje funkcje ostrzegania laserowego i dekodowania sygnału. Wyposażony w 13 jednostek detekcyjnych, umożliwia detekcję w pełnym azymucie 360°. Po wykryciu sygnałów impulsów laserowych system wysyła w czasie rzeczywistym informacje o azymucie zagrożenia. Może wyzwalać alarmy akustooptyczne lub sterować laserami-wabikami, aby replikować wzorce przechwyconego kodu w celu oszukańczego zakłócania.
Długość fali detekcji: 900-1700nm
Zasięg wykrywania: ≥5 km
Pole wykrywania: Azymut: 360°, Nachylenie: -15° do 90°
Wyślij zapytanie
Opis produktu
Rozproszony laserowy system ostrzegawczy STA-LWS360DX jest wyposażony w 13 jednostek detekcyjnych, zapewniających pokrycie bez ślepego obszaru w azymucie 360° i elewacji -15°~90°. Może w czasie rzeczywistym postrzegać, wykrywać i identyfikować przychodzące zewnętrzne sygnały zagrożenia promieniowaniem laserowym. Zbudowany z dekodera o wysokiej precyzji, system obsługuje rozpoznawanie kodów o długości nie mniejszej niż 32 bity. Może współpracować z laserami wysokoenergetycznymi, tworząc autonomiczny system oszustwa kątowego, odbijając nadlatującą broń naprowadzaną laserowo i chroniąc przyjazne cele.
Przyjmując architekturę modułową, system charakteryzuje się zwartą budową i wysoką niezawodnością działania, a także wygodną instalacją, uruchomieniem i konserwacją. Kompatybilny z platformami naziemnymi, montowanymi w pojazdach i na statkach, umożliwia elastyczne rozmieszczenie w zależności od misji bojowych, aby spełnić zadania związane z laserowym wykrywaniem zagrożeń, wczesnym ostrzeganiem i optoelektronicznymi środkami zaradczymi w różnorodnych, złożonych scenariuszach.
Przyjmując architekturę modułową, system charakteryzuje się zwartą budową i wysoką niezawodnością działania, a także wygodną instalacją, uruchomieniem i konserwacją. Kompatybilny z platformami naziemnymi, montowanymi w pojazdach i na statkach, umożliwia elastyczne rozmieszczenie w zależności od misji bojowych, aby spełnić zadania związane z laserowym wykrywaniem zagrożeń, wczesnym ostrzeganiem i optoelektronicznymi środkami zaradczymi w różnorodnych, złożonych scenariuszach.
Scenariusze zastosowań:
a) Platformy lądowe / montowane na pojazdach / na statkach: wysyłają informacje ostrzegające o zagrożeniu laserem, aby kierować radarami optoelektronicznymi w celu przechwytywania i śledzenia azymutów zagrożeń;
b) b) Współpracować z laserami wysokoenergetycznymi w celu zbudowania autonomicznego laserowego systemu oszustwa, odbijania nadlatującej broni naprowadzanej laserowo i ochrony przyjaznych celów.
b) b) Współpracować z laserami wysokoenergetycznymi w celu zbudowania autonomicznego laserowego systemu oszustwa, odbijania nadlatującej broni naprowadzanej laserowo i ochrony przyjaznych celów.
Główne parametry techniczne
| Rzeczy | Wskaźniki |
| Model | STA-LWS360DX |
| Typ detektora | InGaAs |
| Długość fali detekcji | 0,9 ~ 1,7 μm (można dostosować do potrzeb) |
| Obiekt rozpoznawczy | Wszystkie zagrożenia laserowe w zakresie 900-1700nm |
| Zasięg detekcji | ≥5km (im silniejszy laser, tym dalej wykrywany i odwrotnie) |
| Zasięg detekcji lasera | Azymut: 360° |
| Nachylenie: -15° do 90° | |
| Rozdzielczość kątowa | 15° |
| Czułość wykrywania | ≥100 µW/cm² |
| Czas reakcji | <10 ms |
| Promień przecięcia | ≥50m (normalna temperatura, umiarkowane warunki pogodowe, wskaźnik celu 120mJ) |
| Maksymalna liczba możliwych do zidentyfikowania bitów kodu | 9:32 bitów (stabilne napromieniowanie) |
| Tryb pracy | Uruchomione ostrzeżenie |
| Ogólny wymiar | 210mm×210mm×105mm |
| Waga | ≤3 kg |
| Temperatura robocza | -40 ℃ ~ + 55 ℃ |
| Temperatura przechowywania | -40 ℃ ~ + 60 ℃ |
| Poziom ochrony | IP66 |
| Próba wibracyjna | 5 ~ 16 Hz: 1,5 mm; 16 do 60 Hz: 1,5 g |
| Próba udarności | 10 g/11 ms |
Laserowy system ostrzegawczy STA-LWS360DX Cechy produktu
• Potężna funkcja dekodowania w połączeniu ze sprzętem laserowym dużej mocy może oszukać bomby naprowadzane laserowo.
• Wykrywanie PRF (częstotliwość powtarzania impulsów).
• Wielokrotne jednoczesne wykrywanie i śledzenie zagrożeń
• Zresetuj wejście do zera, aby usunąć krytyczne dane z pamięci
• Wysoka wartość MTBF
• Sprzęt do testowania konserwacji na poziomie O
•IP67 Stopień ochrony przed wnikaniem wody i pyłu
•Odporność na działanie mgły solnej 800 godzin
• Wykrywanie PRF (częstotliwość powtarzania impulsów).
• Wielokrotne jednoczesne wykrywanie i śledzenie zagrożeń
• Zresetuj wejście do zera, aby usunąć krytyczne dane z pamięci
• Wysoka wartość MTBF
• Sprzęt do testowania konserwacji na poziomie O
•IP67 Stopień ochrony przed wnikaniem wody i pyłu
•Odporność na działanie mgły solnej 800 godzin

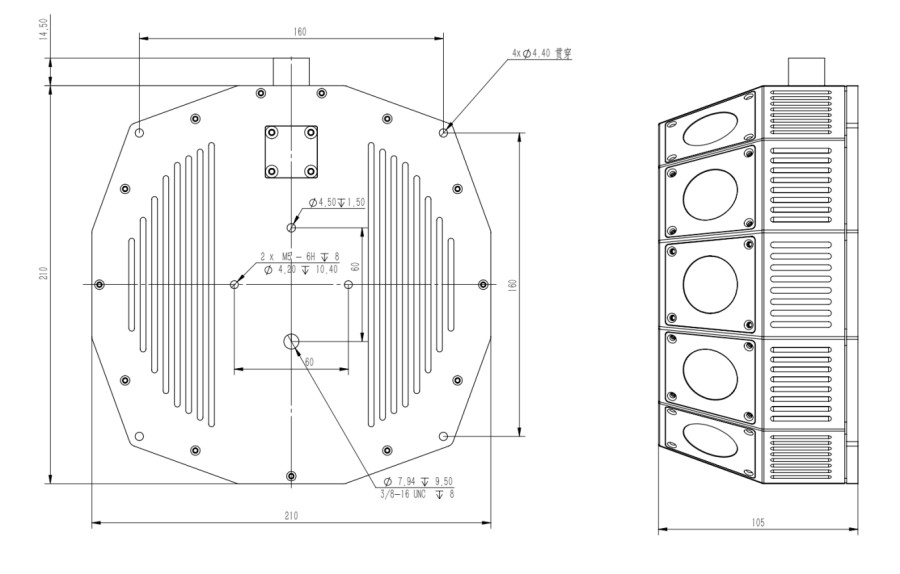

Zarys schematu struktury
Zasilanie i interfejs komunikacyjny
| Seryjny | Definicja pinu | Funkcjonować | Uwaga |
| 1 | PIN1 | T+ | Fioletowy |
| 2 | PIN2 | T- | Pomarańczowy |
| 3 | PIN3 | R+ | Żółty |
| 4 | PIN4 | +24V | Niebieski |
| 5 | PIN5 | +24V | Szary |
| 6 | PIN6 | R- | Zielony |
| 7 | PIN7 | GND | Biały |
| 8 | PIN8 | GND | Brązowy |
| 9 | PIN9 | TTL | Czerwony |
| 10 | PIN10 | GND | Czarny |
Uwagi: Aby uzyskać więcej informacji o produkcie, skontaktuj się z zespołem Jioptics.
