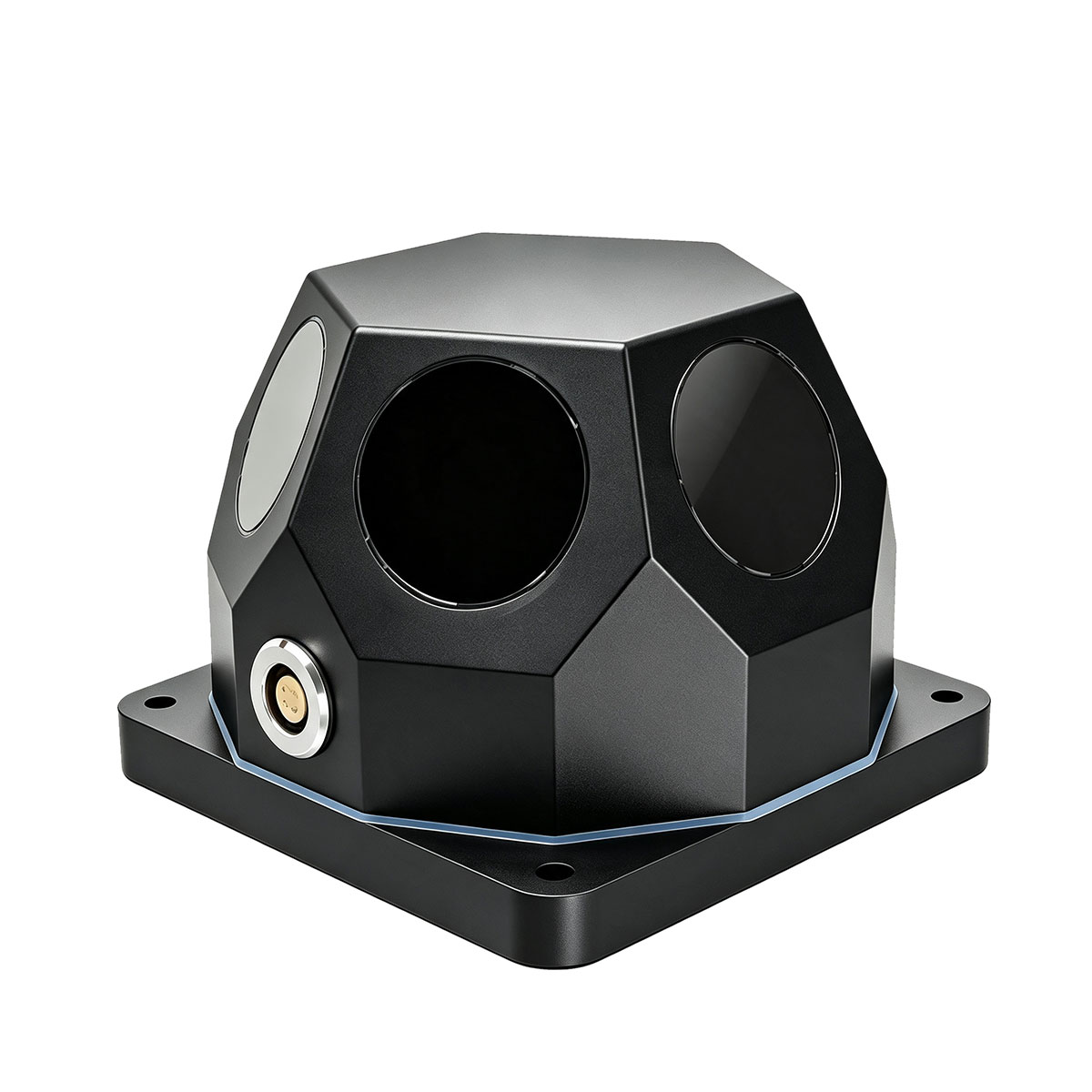

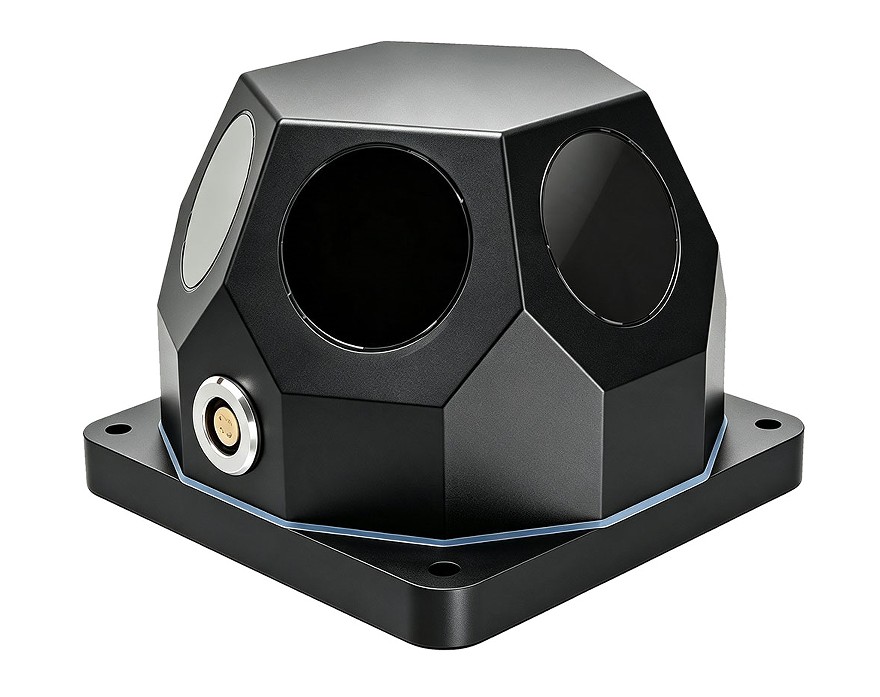

Laserowy system ostrzegawczy montowany na platformie LWS360D
Laserowy system ostrzegawczy STA LWS360D jest wyposażony w sześć okien detekcyjnych umożliwiających detekcję dookólną 360°. Wykrywa zagrożenia laserowe w czasie rzeczywistym i uruchamia szybkie dźwiękowe alarmy wizualne. Dzięki modułowej konstrukcji i wysokiej niezawodności umożliwia łatwe wdrażanie i instalację w złożonych scenariuszach, w tym na platformach lądowych, montowanych na pojazdach i na statkach.
Długość fali detekcji: 900-1700nm
Zasięg wykrywania: ≥5 km
Pole wykrywania: 360°(90°X6)
Wyślij zapytanie
Opis produktu
Laserowy System Ostrzegawczy STA-LWS360D składa się z dwóch jednostek funkcjonalnych: modułu odbierającego sygnał laserowy i modułu alarmu akustyczno-optycznego. Wyposażony w sześć okien odbioru sygnału laserowego, realizuje dookólne i 360-stopniowe wykrywanie bez ślepych oczu, które może w czasie rzeczywistym postrzegać, wykrywać i identyfikować przychodzące zewnętrzne sygnały zagrożenia promieniowaniem laserowym. Po przechwyceniu prawidłowych sygnałów zagrożenia laserowego moduł odbiorczy natychmiast wysyła sygnały wyzwalające alarm, aby aktywować moduł alarmu akustyczno-optycznego.
Dzięki architekturze modułowej system charakteryzuje się zwartą budową, wysoką niezawodnością działania oraz wygodną instalacją, uruchomieniem i konserwacją. Kompatybilne z platformami pokładowymi, pokładowymi i innymi platformami, pozycje montażowe można elastycznie rozmieszczać zgodnie z wymaganiami misji bojowej, aby realizować zadania wykrywania laserowego i ostrzegania o zagrożeniach w różnych złożonych scenariuszach.
Dzięki architekturze modułowej system charakteryzuje się zwartą budową, wysoką niezawodnością działania oraz wygodną instalacją, uruchomieniem i konserwacją. Kompatybilne z platformami pokładowymi, pokładowymi i innymi platformami, pozycje montażowe można elastycznie rozmieszczać zgodnie z wymaganiami misji bojowej, aby realizować zadania wykrywania laserowego i ostrzegania o zagrożeniach w różnych złożonych scenariuszach.
Obszary zastosowań laserowych urządzeń ostrzegawczych
• Wykrywaj zagrożenia laserowe wroga
• Laserowy znacznik celu (LTD)
•Dalmierz laserowy (LRF)
•Montaż na pojeździe (produkty można dostosować do wymagań)
• Laserowy znacznik celu (LTD)
•Dalmierz laserowy (LRF)
•Montaż na pojeździe (produkty można dostosować do wymagań)
Główne parametry techniczne
| Moduł | STA-LWS360D |
| Typ detektora | InGaAs |
| Obiekt rozpoznawczy | Wszystkie zagrożenia laserowe w zakresie 900-1700nm |
| Zasięg detekcji | ≥5km (im silniejszy laser, tym dalej wykrywany i odwrotnie) |
| Długość fali detekcji | 0,9 ~ 1,7 μm (można dostosować do potrzeb) |
| Czułość wykrywania | ≥100 µW/cm² |
| Czas reakcji | <10 ms |
| Pole widzenia detekcji | 360° (Brak martwych punktów) |
| Okno detekcji laserowej | 6 |
| Kąt detekcji pojedynczego okna | 90° |
| Trwałość | IP68 |
| Metoda alarmowa | Alarm dźwiękowy i wizualny |
| Napięcie robocze | Napięcie stałe 24 V |
| Tryb zasilania: | Zewnętrzny zasilacz prądu stałego; |
| Interfejs sygnałowy | Czterordzeniowy interfejs wtyczki lotniczej |
| Tryb pracy | Uruchomione ostrzeżenie |
| Waga | ≤350g |
| Ogólny wymiar | 95x95x68mm (można dostosować do potrzeb) |
| Temperatura robocza | 20 ℃~ +55 ℃ (Temperaturę można zwiększyć z - 40 ℃ do +55 ℃.) |
| Temperatura przechowywania | -40 ℃ ~ + 65 ℃ |
Uwaga: Alarmy laserowe z interfejsami komunikacyjnymi można dostosować do wymagań.

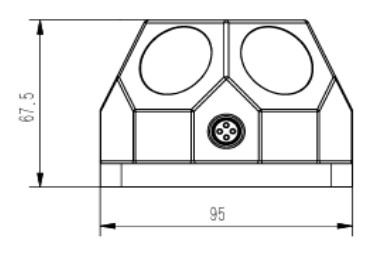

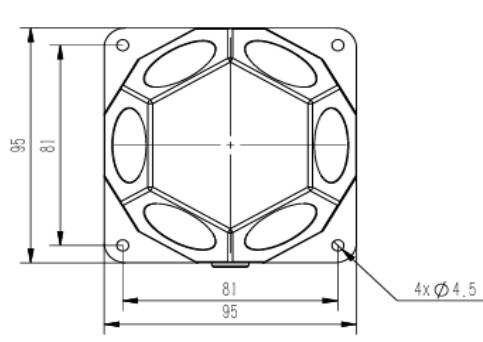

Laserowy system ostrzegawczy STA LWS360D Rozmiar LWS
Fizyczny obraz modułu alarmu dźwiękowego i świetlnego (konfigurowalny)
Definicja interfejsu
Interfejs wyjściowy zasilania i sygnału alarmowego:
Tabela 1 Definicja interfejsu wyjściowego zasilania i sygnału alarmowego
Tabela 1 Definicja interfejsu wyjściowego zasilania i sygnału alarmowego
| Szpilka | Definicja | Notatki |
| 1 | +24V | Zasilanie 24V |
| 4 | GND | |
| 2 | Sygnał alarmowy+ | Wyjście sygnału |
| 3 | Sygnał alarmowy- |
Interfejs wejściowy zasilania i sygnału alarmowego:
Tabela 2 Definicja interfejsu wejściowego zasilania i sygnału alarmowego
Tabela 2 Definicja interfejsu wejściowego zasilania i sygnału alarmowego
| Szpilka | Definicja | Notatki |
| 1 | +24V | Zasilanie 24V |
| 4 | GND | |
| 2 | Sygnał alarmowy+ | Wejście sygnału |
| 3 | Sygnał alarmowy- |
