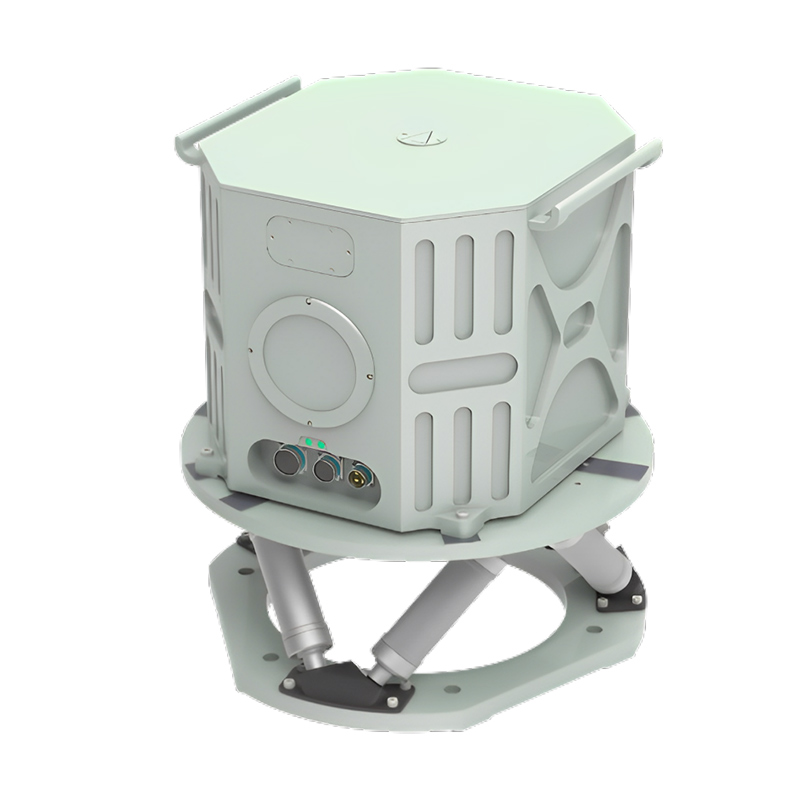

Pierścieniowy żyroskop laserowy Jednoosiowy indeksujący system nawigacji bezwładnościowej

Pierścieniowy żyroskop laserowy Indeksujący jednoosiowy system nawigacji bezwładnościowej-D90B to bezwładnościowy system nawigacji oparty na pierścieniowym żyroskopie laserowym i elastycznym akcelerometrze kwarcowym. Może być łączony z wysokościomierzem, GNSS, miernikiem prędkości i innym sprzętem pomocniczym, może dostarczać lotniskowiec, przewoźnika naziemnego i inne informacje nawigacyjne, takie jak prędkość, pozycja i położenie.

Model:JIO-D90B

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Pierścieniowy żyroskop laserowy Indeksujący jednoosiowy system nawigacji bezwładnościowej-D90B Wprowadzenie

JIO-D90B to bezwładnościowy system nawigacji oparty na pierścieniowym żyroskopie laserowym i elastycznym akcelerometrze kwarcowym. Może być łączony z wysokościomierzem, GNSS, miernikiem prędkości i innym sprzętem pomocniczym, może dostarczać lotniskowiec, przewoźnika naziemnego i inne informacje nawigacyjne, takie jak prędkość, pozycja i położenie.

Seria systemów nawigacji bezwładnościowej D90B może być szeroko stosowana w czołgach, wszelkiego rodzaju pojazdach opancerzonych, artylerii samobieżnej, rakietach, wszelkiego rodzaju bezzałogowych statkach powietrznych, samolotach, statkach, samochodach, kolei dużych prędkości, pojazdach bezzałogowych, mobilna komunikacja satelitarna systemy, platformy wiertnicze i inne platformy nośne. Sterowanie lotem, stabilizacja postawy, platforma do stabilizacji broni, pozycjonowanie i pozycjonowanie itp.

Właściwości techniczne

Jednoosiowy mechanizm indeksowania do ograniczania błędów
Pierścieniowy żyroskop laserowy o wysokiej dokładności i akcelerometr kwarcowy
Opcjonalne samoczynne ustawienie podstawy statycznej lub ruchomej
Kalibracja i kompensacja parametrów błędów w pełnym zakresie temperatur
Opcjonalne różnorodne interfejsy wejściowe dla GNSS/hodometru/DVL
Konfigurowalne tryby nawigacji
Doskonała przydatność dla środowiska
Normy wojskowe

Typowe scenariusze aplikacji

Nawigacja pojazdów podwodnych
Pozycjonowanie i wyszukiwanie północy dla pojazdów lądowych
Stabilizacja i kontrola poruszającego się nośnika
Pomiar położenia dla wymagających aplikacji

Główne funkcje systemu

Ma funkcję wysyłania informacji, takich jak pozycja przewoźnika, kurs, kąt nachylenia, prędkość kątowa i prędkość w czasie rzeczywistym;
Posiada tryby pracy, takie jak czysta nawigacja bezwładnościowa i zintegrowana nawigacja INS/GNSS (w tym Beidou);
Posiadają funkcję odbierania informacji nawigacji satelitarnej dostarczanych przez urządzenia wzorcowe częstotliwości zewnętrznego systemu czasu;
Ma funkcję samoczynnego wyrównania gruntu i obsługuje funkcję wyrównania powietrza;
Posiada takie funkcje, jak autotest po włączeniu zasilania, okresowy autotest, raport stanu, kompensacja błędów instalacji i pamięć nieulotna.

Skład i wymiary systemu

Cały system składa się z dwóch części: głównego instrumentu nawigacji inercyjnej i wspornika głównego instrumentu nawigacji inercyjnej. Wśród nich zewnętrzne wymiary głównego instrumentu są następujące:

Główne wskaźniki techniczne systemu

Dokładność systemu Dokładność systemu	Czysta nawigacja inercyjna / Czysta nawigacja inercyjna		2.0nmile/3d, SZCZYT
	Zintegrowana nawigacja/nawigacja z GNSS		➢ 5m , 1Ï _
	Kąt kursu /Kierunek		0,01°, RMS
	Postawa pozioma (przechylenie i pochylenie) Postawa pozioma (rolka		0,005°, RMS
	Czysta prędkość bezwładności		1m/s, RMS
	GNSS Zintegrowana nawigacja Prędkość		0,1 m/s, RMS
Wskaźniki urządzeń inercyjnych Parametry żyroskopu i akcelerometru	żyroskop laserowy _ Żyroskop	Zasięg/Zasięg	± 6 00 st./s
		Stabilność odchylenia	≤0,02 st./h, 1Ï
		Zerowa powtarzalność odchylenia Powtarzalność odchylenia	≤0,02 st./h, 1Ï
		Nieliniowość współczynnika skali	1 ppm
	Akcelerometr Akcelerometr	Zasięg/Zasięg	± 15g _
		Stabilność odchylenia	≤10µg, 1Ï
		Zerowa powtarzalność odchylenia Powtarzalność odchylenia	≤10µg, 1Ï
		Nieliniowość współczynnika skali	15 str./min
czas wyrównania Czas wyrównania	Chłodny początek		¤ 8 min
	Uruchom ponownie		¤15 min
	Start w powietrzu/w locie		ponad 10 godz
Interfejs Funkcje interfejsu	Napięcie zasilania/napięcie		18~36VDC
	Pobór energii		➢ 40 W przy 24 V prądu stałego
	Interfejs elektryczny/elektryczny		RS232 × 2 RS422 × 3 CAN × 2 Ethernet × 1 1 pps × 1
	Szybkość aktualizacji danych (konfigurowalna)		200 Hz przy 115,2 kb/s _ _ _
Użyj środowiska Środowisko	temperatura robocza		-40°C ~ 65°C
	Temperatura przechowywania/Temperatura przechowywania		-55°C ~ 85°C
	Użyj wysokości/wysokości		20000m
	Wilgotność		95% (25°C)
	Wibracje/wibracje		5 g przy 20 ~ 2000 Hz
	Szok / Szok		40 g, 11 ms, 1/2 sinusa
Właściwości fizyczne Fizyczne	Wymiary/rozmiar (dł.szer.wys.)		346 x 435 mm_
	Waga / Waga		45 kg

Uwaga: Konstrukcję można dostosować do wymagań użytkownika.
