Kamera termowizyjna z obiektywem 640x512 i obiektywem 9,1 mm do drona FPVModuł dalmierza laserowego STA-D30X o zasięgu 3 km został opracowany przy użyciu lasera ze szkła erbowego o długości fali 1535 nm i jest przeznaczony dla bezpieczeństwa oczu klasy 1/1M. Produkt charakteryzuje się zakresem pojedynczego impulsu i umożliwia pomiar odległości do 3000 m dla pojazdów i 5 km dla budynków. Jest wyposażony w interfejsy UART(TTL_3.3V)/RS422 oraz zapewnia oprogramowanie testujące i protokoły komunikacyjne dla komputera hosta, ułatwiając rozwój użytkowników. Produkt jest kompaktowy, lekki i stabilny, dzięki czemu idealnie nadaje się do integracji z termowizją, urządzeniami noktowizyjnymi, jednostkami obrotowo-uchylnymi montowanymi na pojazdach i kapsułami powietrznymi.
Moduł bezpieczeństwa oczu o zasięgu 3 km składa się głównie z modułu laserowego, anteny odbiorczej, elementu detekcyjnego, płytki drukowanej, głównej konstrukcji itp.
Parametr wydajności
| Nazwa projektu | Parametr techniczny | Uwagi |
| Model produktu | STA-D30X | |
| Bezpieczeństwo oczu | Klasa 1 (IEC 60825-1) | |
| Długość fali lasera | 1535 ± 5 nm | |
| Zakres celowania | Φ13mm | |
| Przysłona odbiorcza | Φ16,5 mm | |
| Zakres pomiaru | 15-5000m | |
| Maksymalny zakres pomiarowy | ≥7000m | Typowe cele; Odbicie ≥80% |
| ≥5000m | Budynek; Odbicie ≥60% | |
| ≥3000m | Cel NATO | |
| ≥2000m | istota ludzka | |
| ≥1000m | UVA | |
| Minimalny zakres pomiarowy | 15 m | |
| Dokładność zasięgu | ±1 m (RMS) | |
| Częstotliwość zakresu | 1-10 Hz | |
| Rozdzielczość zakresu | 20 m | |
| Wskaźnik dokładności | ≥98% | |
| Liczba fałszywych alarmów | ≤ 1% | |
| Wykrywanie wielu celów | 3 (maksymalna liczba) | |
| Wskaźniki elektryczne | ||
| Typ interfejsu | UART(TTL_3,3V) | |
| Szybkość transmisji | 115200bps (ustawienie fabryczne) / 57600bps / 9600bps | |
| Napięcie serwisowe | DC4,5~16 V | |
| Rozpraszanie mocy | poczekaj na dogodny moment | ≤0,6 W |
| praca | ≤1,5 W przy 1 Hz | |
| wartość szczytowa | ≤7 W przy 12 V | |
| Charakterystyka fizyczna | ||
| Waga | 32±1g | |
| Rozmiar | 48×30,5×21 mm | |
| Bicz | 1200g, 1ms | |
| Wibrować | 5 ~ 50 ~ 5 Hz, 1 oktawa/min, 2,5 g | |
| Stabilność osi lasera | ≤0,05mrad | |
| Oś optyczna jest równoległa do błędu odniesienia instalacji | ≤0,3 mrada | |
| Przydatność środowiskowa | ||
| Temperatura pracy | -40~+70°C | |
| Temperatura przechowywania | -55~+75°C | |
| Problem temperatury | +70 ℃ 、-50 ℃ | |
| Niezawodność | MTBF ≥ 1500h | |
| Główna funkcja | A) Funkcja określania odległości od celu początkowego i końcowego;b) Funkcja określania odległości od wielu celów;c) Odległość do funkcji przełączania;D) Funkcja kontroli mocy zewnętrznej;E) Funkcja skumulowanego zliczania lasera | |
nota wyjaśniająca:
1)Rozmiar docelowy NATO2,3 m x 2,3 m, rozmiar celu dla człowieka 0,5 m x 1,7 m, rozmiar celu UAV 0.3m×0,3m, współczynnik odbicia 30%; widoczność ≥25km, typowy współczynnik odbicia celu ≥80%.
interfejs klienta
Interfejs elektryczny
Wymagania dotyczące interfejsu elektrycznego są następujące:
A) Napięcie zasilania: 4,5 V ~ 16 V;
b) Pobór mocy w trybie gotowości: mniejszy lub równy 0,6 W;
c) Średni pobór mocy: mniejszy lub równy 1,5 W przy 1 Hz;
d) Szczytowy pobór mocy: mniejszy lub równy 7 W przy 12 V;
e) Definicja interfejsu: Model złącza: Złącze rzeki Jangcy: A1257WR-S-6P, definicję pinów portu zasilania i komunikacji po stronie miernika odległości pokazano w Tabeli 1.
Definicja pinów portu zasilania i komunikacji dalmierza
| szpilka | stopień | uwagi |
| 1 | VIN+ | Zasilanie, 4,5 ~ 16 V |
| 2 | VIN+ | Zasilanie, masa |
| 3 | ZASILANIE_WŁ | Wyłącznik zasilania modułu, poziom TTL_3,3 V; moduł włączony (> 2,7 V), moduł wyłączony (< 0,3 V) |
| 4 | UART_TX | Nadajnik portu szeregowego, poziom TTL_3,3V |
| 5 | UART_RX | Odbiornik portu szeregowego, poziom TTL_3,3V |
| 6 | GND | Masa portu szeregowego |

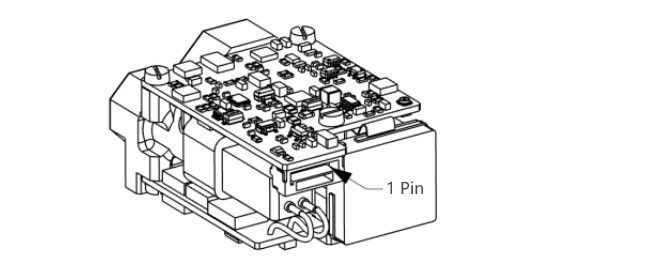

Schemat pinu 1
interfejs mechaniczny

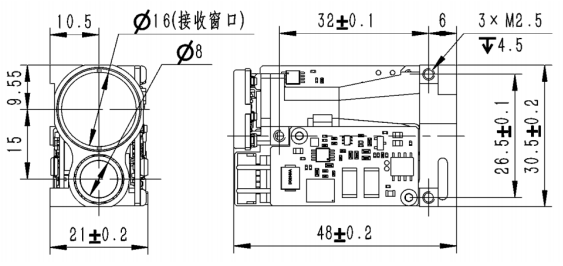

Wymiary zewnętrzne modułu ustalającego zakres i interfejs instalacyjny użytkownika pokazano na poniższym rysunku.

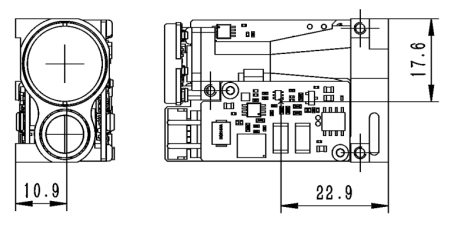

Poniżej pokazano środek masy
Sugestie dotyczące wykorzystania jasnych okien
Wybór materiału
Lekki materiał okienny
Jako materiał na okna świetlne wybrano szkło optyczne H-K9L. H-K9L to najpopularniejsze bezbarwne szkło optyczne, które jest odpowiednie dla zakresu lasera 300nm ~2100nm. Ma wysoką wydajność kosztową i doskonałe właściwości fizyczne.
Wymagania dotyczące przetwarzania
Tolerancja kąta klina okna świetlnego powinna być jak najmniejsza. Zalecamy, aby tolerancja kąta klina była mniejsza lub równa 3′ (stopień tolerancji mniejszy lub równy 7);
Powierzchnia optyczna okna świetlnego powinna być możliwie gładka i zalecamy średnie odchylenie arytmetyczne konturu (Ra) wynoszące 0,012.
Skorzystaj z rekomendacji
Propozycje lekkich powłok okiennych
Zaleca się pokrycie okna optycznego dalmierza laserowego 1535 nm folią przeciwodblaskową w zakresie od 1525 nm do 1545 nm o przepuszczalności ≥99%. W zależności od konkretnego środowiska użytkowania produktu, na zewnętrznej powierzchni okna optycznego można wybrać inne folie ochronne, takie jak folia hydrofobowa lub twarda folia. Pozostałe wskaźniki odnoszą się do GJB2485-95 o transmitancji ≥97%.
Kształtuj i wykorzystaj sugestie świetlnego okna

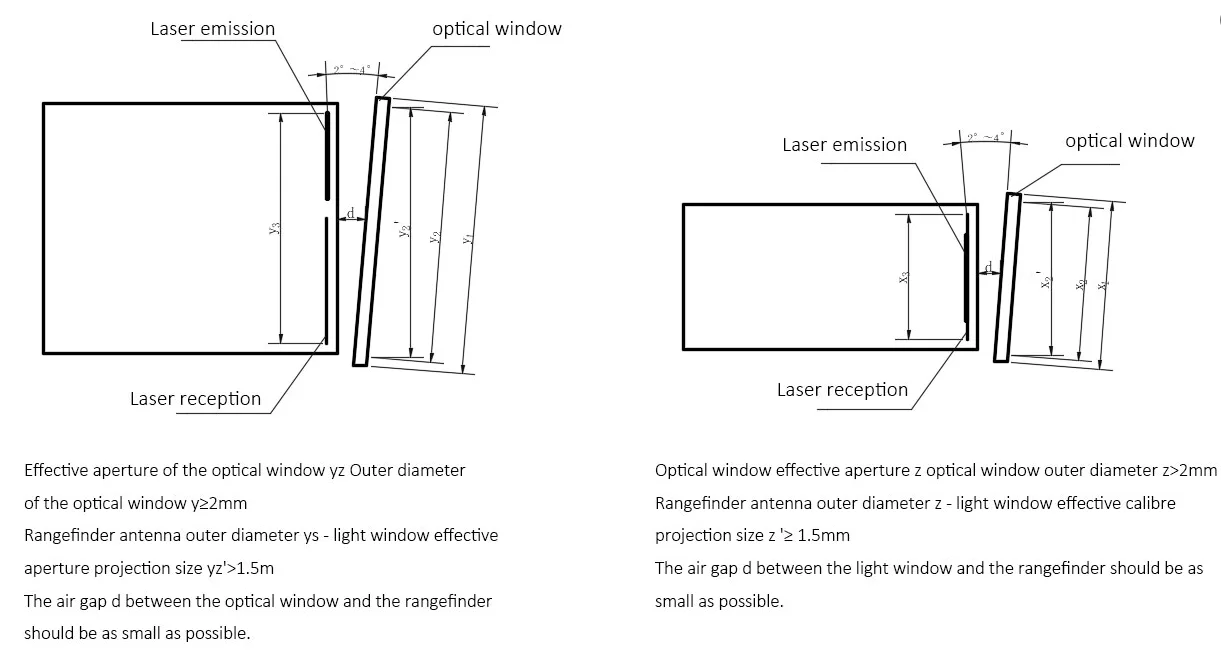

Efektywna apertura okna optycznego różni się w zależności od produktu. Jego wymiary zewnętrzne powinny zapewniać, że efektywna średnica zewnętrzna okna optycznego ≥ 2 mm, a średnica zewnętrzna dalmierza antenowego - wielkość rzutu efektywnego otworu okna optycznego ≥ 1,5 mm. Schemat ideowy pokazano na poniższym rysunku. Ze względu na absorpcję lasera przez okno optyczne, zaleca się, aby grubość samego okna optycznego była kontrolowana w zakresie od 2 do 4 mm w oparciu o jego wymiary zewnętrzne.
Ponieważ okno świetlne ma wysoką przepuszczalność, zaleca się, aby odchylenie osi między osią optyczną emisji a osią normalną okna świetlnego było kontrolowane w zakresie 2° ~ 4°. Schematyczny diagram położenia okna świetlnego i dwóch beczek pokazano na poniższym rysunku. Jednocześnie odstęp powietrza między oknem świetlnym a dalmierzem powinien być jak najmniejszy.
