Elektroniczne czujniki kompasu 3D o wysokiej precyzji

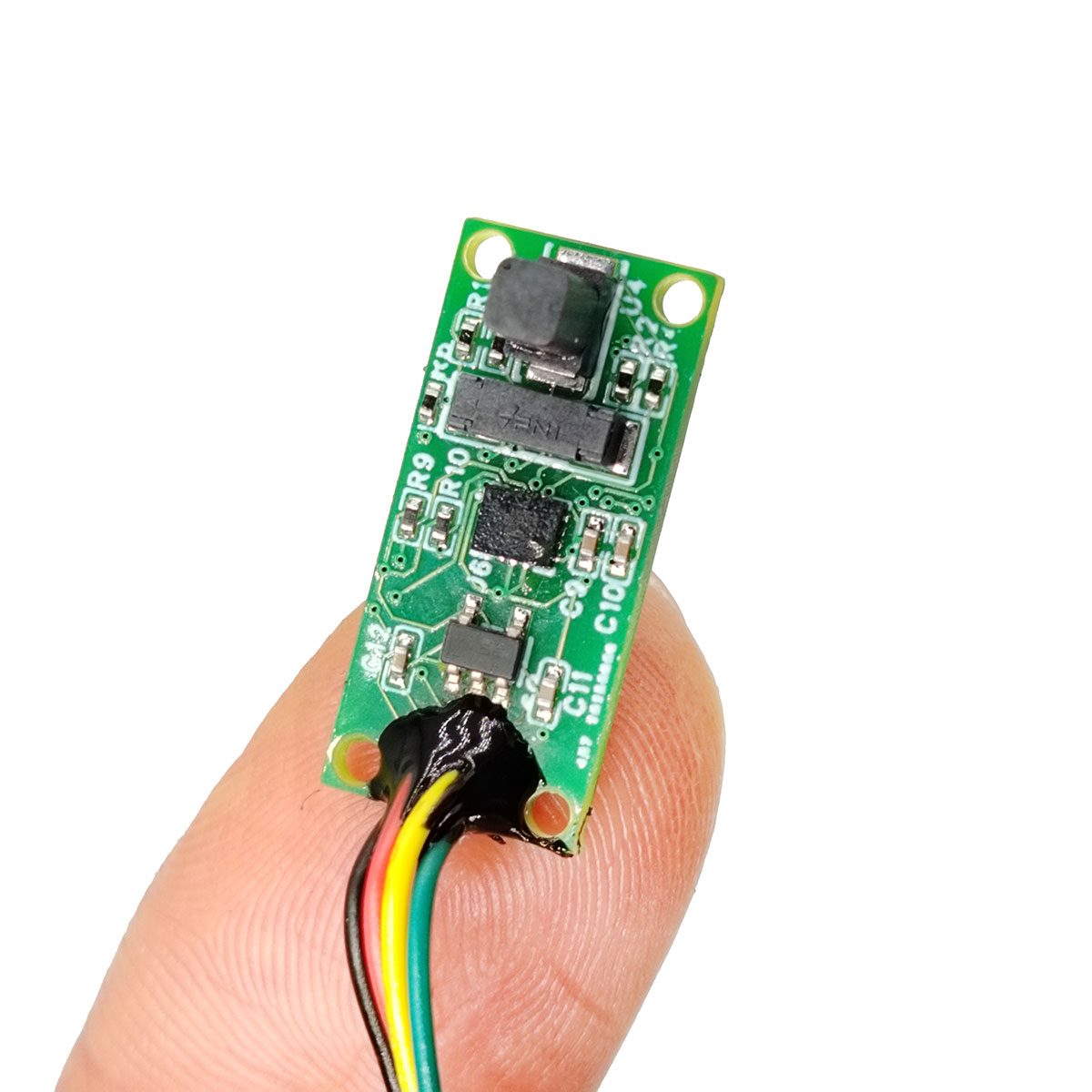

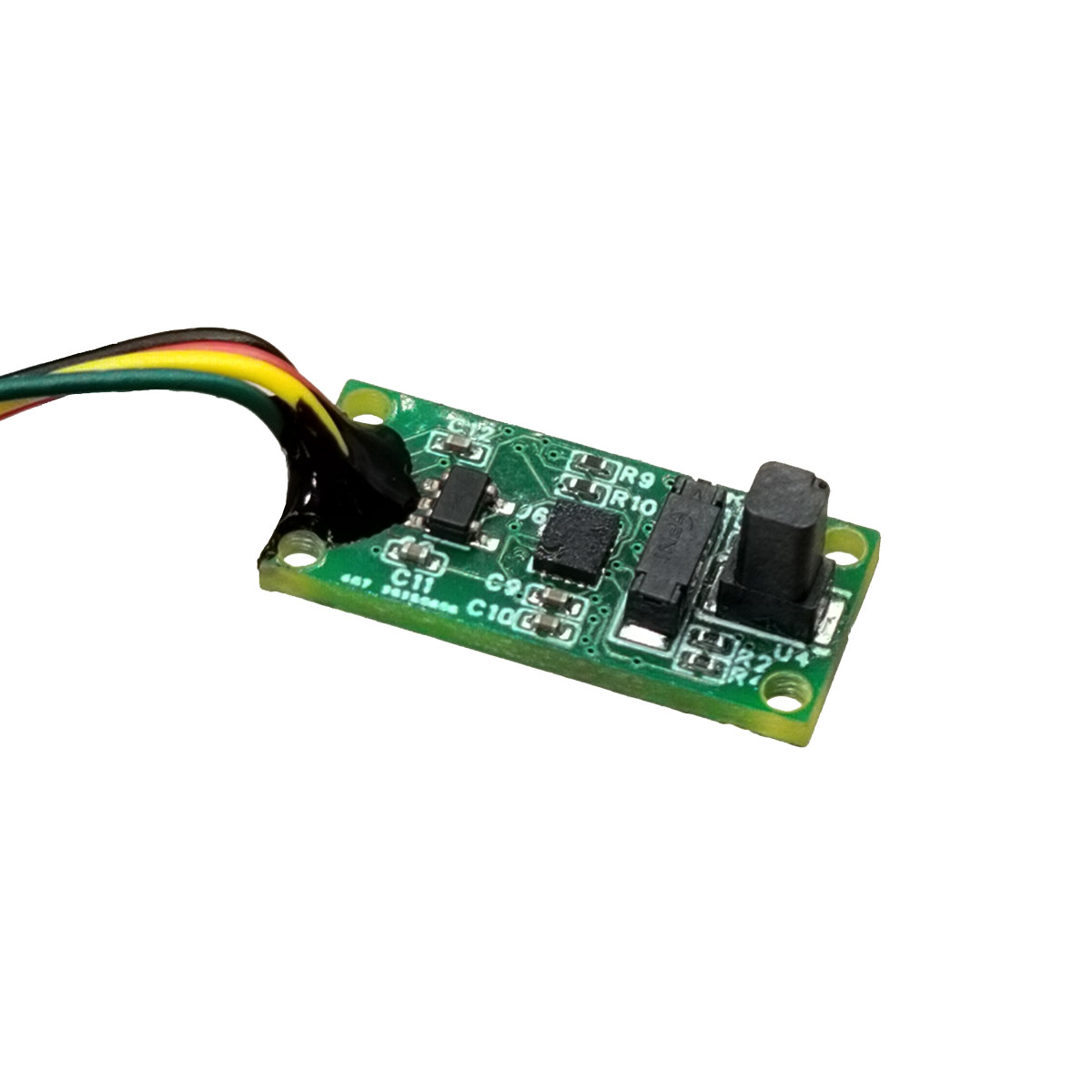

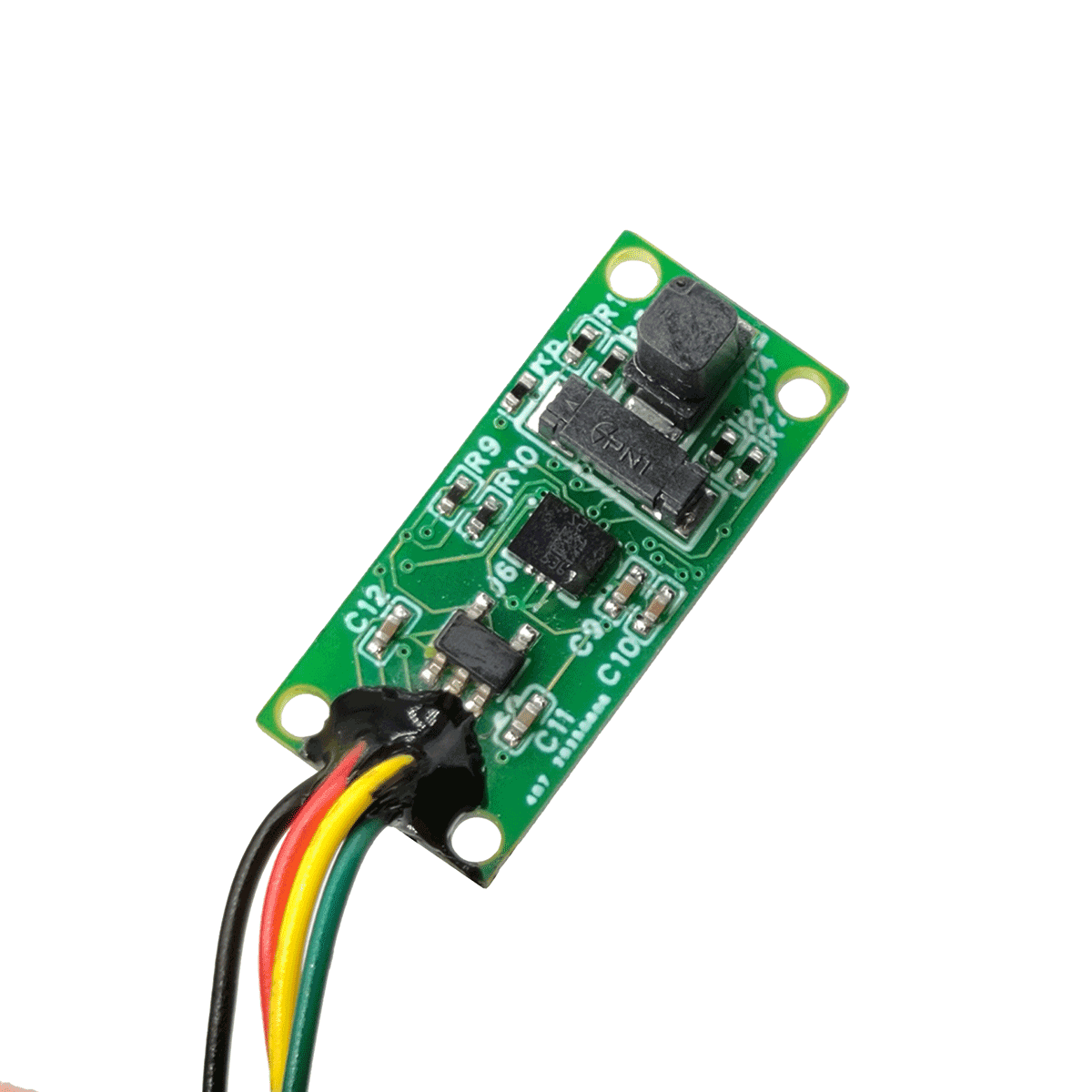

Miniaturowy elektroniczny kompas 3D STA-HD807 zawiera 3-osiowy czujnik magnetyczny, 3-osiowy akcelerometr i mikroprocesor. Posiada wbudowane algorytmy do obliczania kąta kursu, pochylenia i przechylenia oraz obsługuje kompensację i korekcję zarówno twardych, jak i miękkich zakłóceń magnetycznych, zapewniając wysoce precyzyjny pomiar położenia.

Wyślij zapytanie

Opis produktu

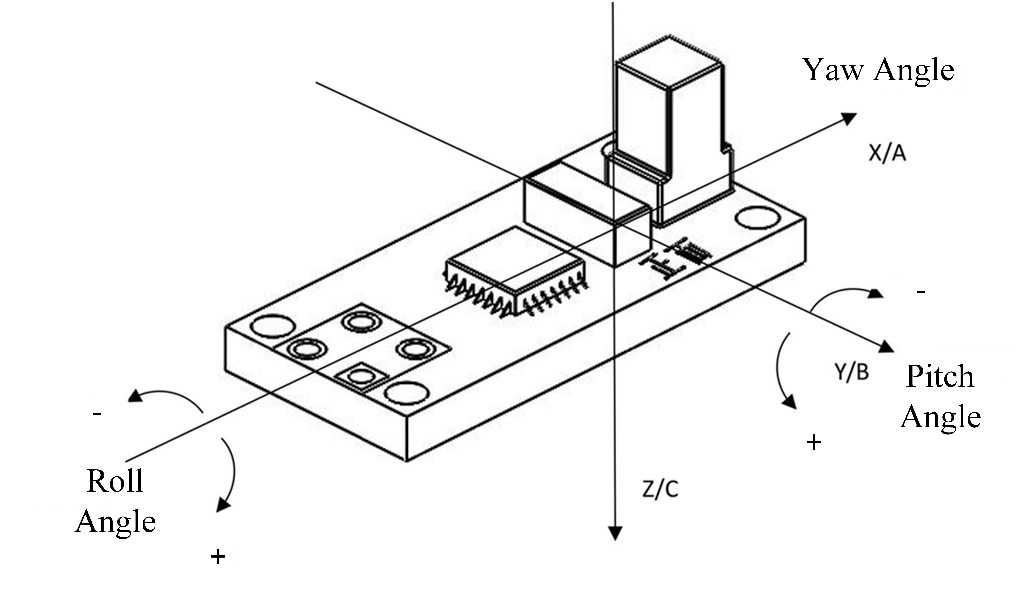

Zapewnia użytkownikom trójwymiarowe dane kątowe, w tym kurs, nachylenie i przechylenie. Moduł ten jest szeroko stosowany w lotnictwie, nawigacji morskiej, badaniach wiertniczych, wojsku i innych dziedzinach wymagających wysokiej wydajności orientacji i nawigacji.

Cechy produktu

★ Wysoka dokładność
Dokładność odchylenia: 0,3°RMS (nachylenie ≤40°).
Dokładność kąta pochylenia/przechylenia: 0,3°RMS (nachylenie <80°).
★ Kompaktowy rozmiar: Goła płyta - 20 mm × 10 mm × 8 mm (grubość PCB: 1,6 mm)
★ Przyjazna dla użytkownika kalibracja magnetyczna miękka/twarda: umożliwia kalibrację magnetyczną miękką/twardą

Aplikacje produktów

● Nawigacja morska i pomiary
●Zintegrowana nawigacja GPS
●Kamery na podczerwień
●Dalmierze laserowe
●Przyrządy do badań oceanograficznych
●Bezzałogowe Statki Powietrzne
●Ręczne teleskopy

Parametry wydajności

Parametr				Specyfikacja
Kąt odchylenia	Zakres pomiarowy			0°~359,9°
	Dokładność	Kalibracja planarna（\|Nachylenie\|≤10°）		＜0,3°(RMS)
		Kalibracja 3D（\|Rolka\|≤40°）		＜0,5°(RMS)
	Rezolucja			0,01°
	Powtarzalność			0,1° (RMS)
Kąt pochylenia	Zakres pomiarowy	Poziom		-90° ~ 90°
		Rolka		-180° ~ 180°
	Dokładność	Poziom	\|Nachylenie\|≤80°	＜0,3°(RMS)
		Rolka	\|Obróć\|≤80°	＜0,3°(RMS)
	Rezolucja			0,01°
	Powtarzalność			0,1° (RMS)
Szybkość aktualizacji danych	≤10 Hz

Parametry elektryczne i wymiary mechaniczne

Parametr	Specyfikacja
Napięcie zasilania	DC 5 V ~ 9 V (typowo: 5 V)
Prąd roboczy	26mA
Interfejs komunikacyjny	TTL
Szybkość transmisji	300~115200 (Domyślnie: 115200)
Temperatura pracy	-20 ℃ ~ 60 ℃
Temperatura przechowywania	-55 ℃ ~ 80 ℃
Wymiary	22mm×10mm×8mm
Waga	1,1 g
Złącze	Przewody kablowe

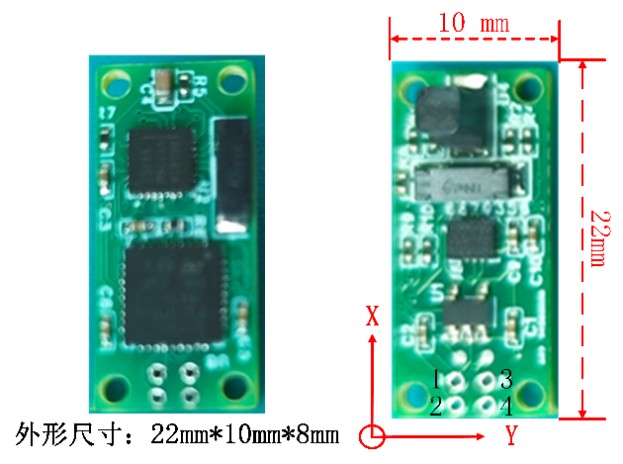

Zarys wymiarów i definicje interfejsów

Nr pinu	Nazwa	Kolor	Opis
1	VCC	(Czerwony)	Zasilanie dodatnie
2	GND	(Czarny)	Ujemny zasilacz (masa)
3	RXD	（Niebieski/Żółty）	Odbiór komunikacji szeregowej (Rx), transmisja komunikacji szeregowej (Tx) Poziom TTL +3,3 V, domyślna szybkość transmisji 115200
4	TXD	(Zielony)

Wymagania i zalecenia środowiskowe dotyczące instalacji kompasu

a) Przed użyciem kompasu zaleca się wykonanie kalibracji pola magnetycznego w celu poprawy dokładności pomiaru kursu. Jeśli zmieni się środowisko magnetyczne lub dokładność pomiaru stanie się niezadowalająca, należy natychmiast ponownie skalibrować kompas. b) Aby uzyskać optymalną dokładność kursu, zainstaluj kompas na platformie możliwie najdalej od zakłóceń magnetycznych. Chociaż STA-HD-807 może skalibrować pod kątem miękkich i twardych zakłóceń magnetycznych występujących na platformie, większe zakłócenia spowodują gorszą dokładność kursu po kalibracji.

c) Unikaj instalowania kompasu na platformach lub w środowiskach, w których występują zmienne zakłócenia magnetyczne. Kompas może skutecznie korygować jedynie zakłócenia statyczne miękkie i twarde, a nie zmienne zakłócenia magnetyczne. Dlatego należy wybrać miejsce instalacji możliwie najdalej od źródeł zmiennego pola magnetycznego, takich jak silniki, linie energetyczne prądu przemiennego, transformatory i różne przełączniki elektromagnetyczne.

d) Kompas nie może wykonywać dokładnych pomiarów na platformach narażonych na wibracje, wstrząsy lub ruch niestacjonarny.
