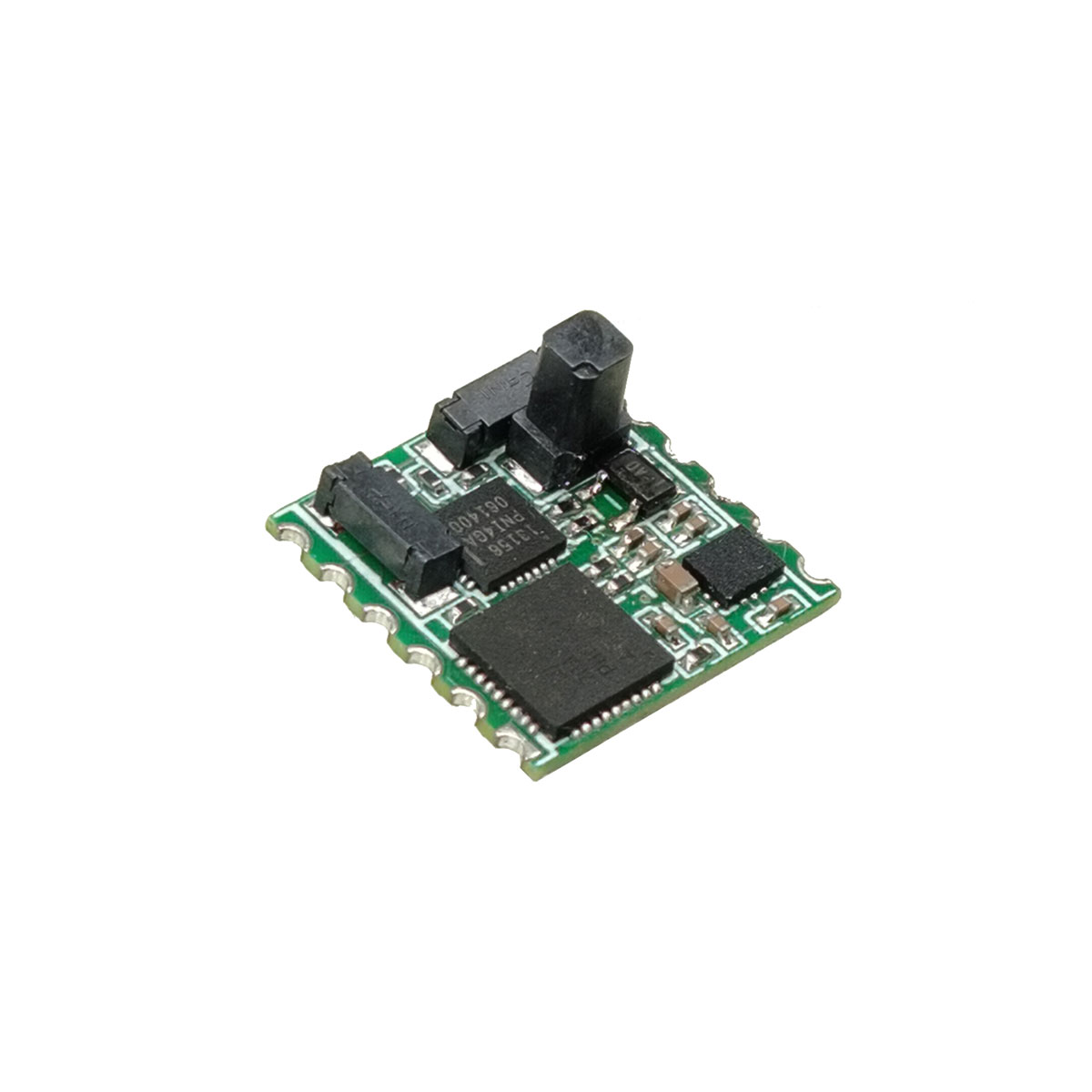

Elektroniczny kompas 3D o wysokiej precyzji

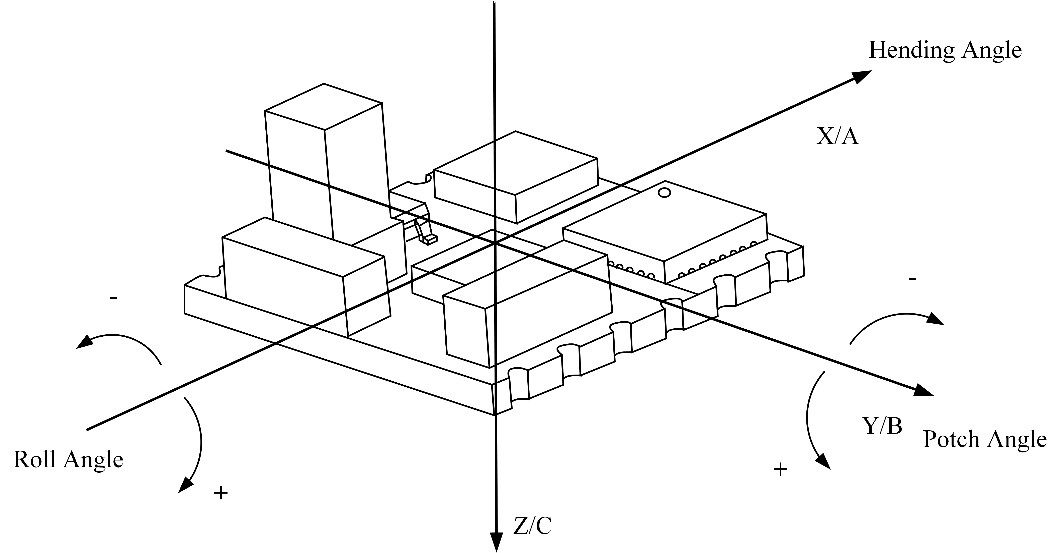

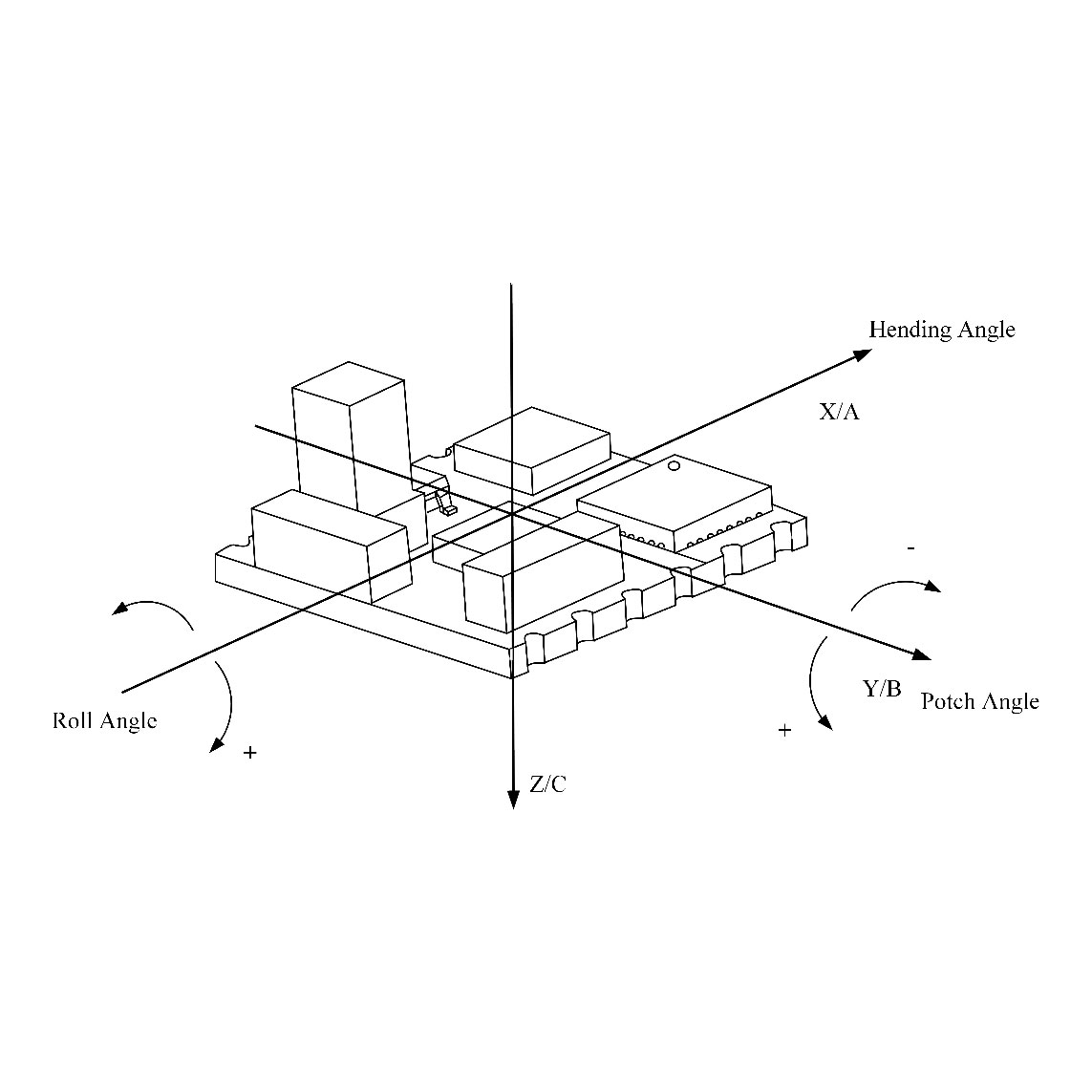

Minikompas elektroniczny 3D STA-HD-805 składa się z 3-osiowego czujnika magnetycznego, 3-osiowego akcelerometru i mikroprocesora. Zawiera algorytmy do obliczania kąta pochylenia, przechylenia i kursu oraz oferuje kompensację i korekcję miękkich/twardych zakłóceń magnetycznych, zapewniając wysoce precyzyjny pomiar położenia. Generuje trójwymiarowe dane kątowe: kurs, nachylenie i przechylenie. Jest szeroko stosowany w dziedzinach wymagających orientacji i nawigacji, takich jak lotnictwo, nawigacja morska, pomiary wierceń i zastosowania wojskowe.

Wyślij zapytanie

Opis produktu

★ Wysoka dokładność
Dokładność kursu: 0,3°RMS (nachylenie ≤40°).
Dokładność kąta pochylenia/przechylenia: 0,3°RMS (nachylenie <80°).

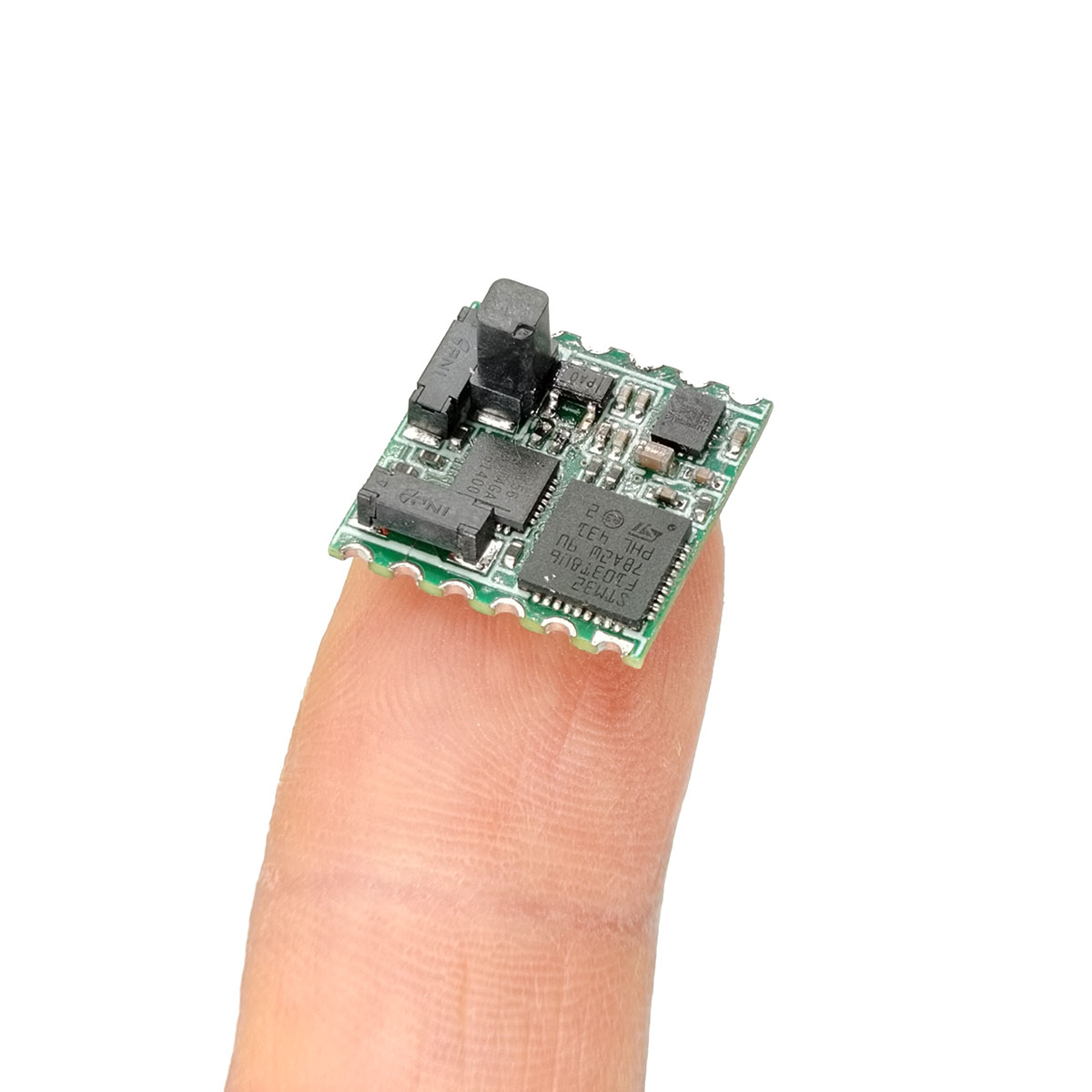

★ Kompaktowy rozmiar: Goła płyta - 20 mm × 10 mm × 11 mm
★ Przyjazna dla użytkownika kalibracja magnetyczna miękka/twarda: umożliwia kalibrację magnetyczną miękką/twardą

Aplikacje produktów

● Nawigacja morska i pomiary
●Zintegrowana nawigacja GPS
●Kamery na podczerwień
●Dalmierze laserowe
●Przyrządy do badań oceanograficznych
●Bezzałogowe Statki Powietrzne
●Ręczne teleskopy

Parametry wydajności

Parametr				Specyfikacja
Kąt kierunku	Zakres pomiarowy			0°~359,9°
	Dokładność	Kalibracja planarna（\|Nachylenie\|≤10°）		＜0,3°(RMS)
		Kalibracja 3D（\|Rolka\|≤40°）		＜0,5°(RMS)
	Rezolucja			0,01°
	Powtarzalność			0,1° (RMS)
Kąt pochylenia	Zakres pomiarowy	Poziom		-90° ~ 90°
		Rolka		-180° ~ 180°
	Dokładność	Poziom	\|Nachylenie\|≤80°	＜0,3°(RMS)
		Rolka	\|Obróć\|≤80°	＜0,3°(RMS)
	Rezolucja			0,01°
	Powtarzalność			0,1° (RMS)
Szybkość aktualizacji danych	≤10 Hz

Parametry elektryczne i wymiary mechaniczne

Parametr	Specyfikacja
Napięcie zasilania	DC 5 V ~ 9 V (typowo: 5 V)
Prąd roboczy	26mA
Interfejs komunikacyjny	TTL
Szybkość transmisji	300~115200 (Domyślnie: 115200)
Temperatura pracy	-20 ℃ ~ 60 ℃
Temperatura przechowywania	-55 ℃ ~ 80 ℃
Wymiary	22mm×10mm×11mm
Waga	1,1 g
Złącze	Przewody kablowe

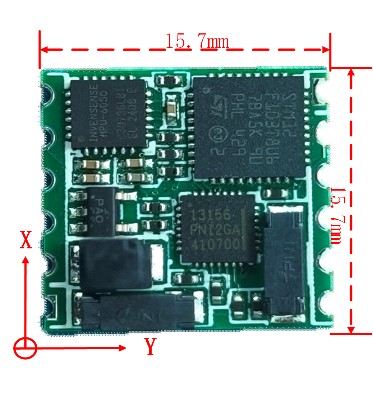

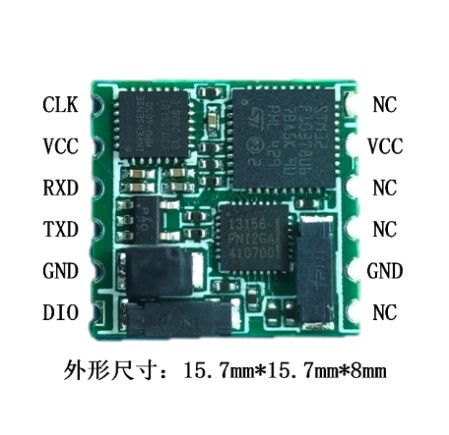

Zarys wymiarów i definicje interfejsów

Wymagania i zalecenia środowiskowe dotyczące instalacji kompasu

a) Przed użyciem kompasu zaleca się wykonanie kalibracji pola magnetycznego w celu poprawy dokładności pomiaru kursu. Jeśli zmieni się środowisko magnetyczne lub dokładność pomiaru stanie się niezadowalająca, należy natychmiast ponownie skalibrować kompas. b) Aby uzyskać optymalną dokładność kursu, zainstaluj kompas na platformie możliwie najdalej od zakłóceń magnetycznych. Chociaż STA-HD-805 może skalibrować pod kątem miękkich i twardych zakłóceń magnetycznych występujących na platformie, większe zakłócenia spowodują gorszą dokładność kursu po kalibracji.

c) Unikaj instalowania kompasu na platformach lub w środowiskach, w których występują zmienne zakłócenia magnetyczne. Kompas może skutecznie korygować jedynie zakłócenia statyczne miękkie i twarde, a nie zmienne zakłócenia magnetyczne. Dlatego należy wybrać miejsce instalacji możliwie najdalej od źródeł zmiennego pola magnetycznego, takich jak silniki, linie energetyczne prądu przemiennego, transformatory i różne przełączniki elektromagnetyczne.

d) Kompas nie może wykonywać dokładnych pomiarów na platformach narażonych na wibracje, wstrząsy lub ruch niestacjonarny.
