(1) Dostępne są trzy tryby — tryb pracy, tryb gotowości i tryb błędu. W trybie czuwania można wyłączyć moc pompowania i moc regulacji termicznej. Tryb pracy jest ustawiony jako domyślny, jeśli chcesz przełączyć się w tryb czuwania i ustawić go jako domyślny, można to zrealizować za pomocą instrukcji komunikacji laserowej. Ponadto może również osiągnąć funkcję zabezpieczenia przed awarią zasilania.
(2) Po włączeniu zasilania może natychmiast monitorować i przekazywać informacje zwrotne. Jeśli jest błędny, przeprowadzi samokontrolę i zgłosi (co 1 s podczas samokontroli).
(3) Jest w stanie zbierać czasy transmisji impulsu laserowego.
(4) Z zewnętrznym trybem pracy wyzwalacza (nie więcej niż 25 Hz).
(5) Z funkcją zabezpieczenia przed przepięciem.
(6) Z funkcją zabezpieczenia nadprądowego: gdy prąd w laserze LD przekroczy maksymalną wartość, przełączy się w tryb gotowości i wyśle raport o błędzie.
(7) Z funkcją zabezpieczenia przed przegrzaniem: gdy temperatura grzejnika przekroczy maksymalną wartość w trybie czuwania, przełączy się w tryb czuwania i wyśle raport o błędzie.

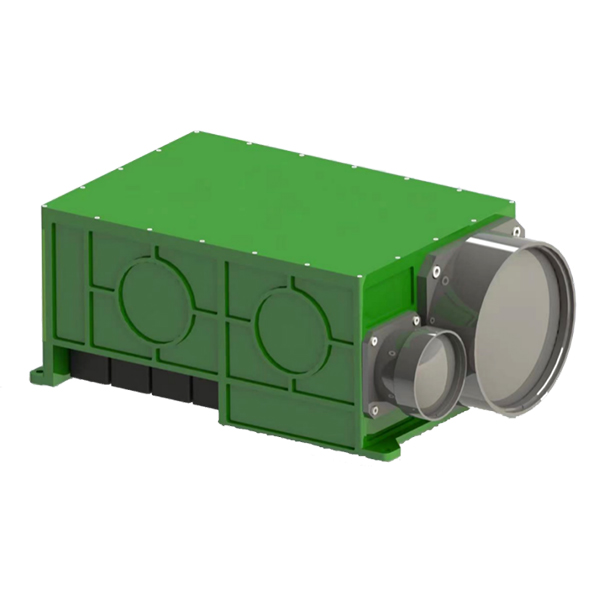

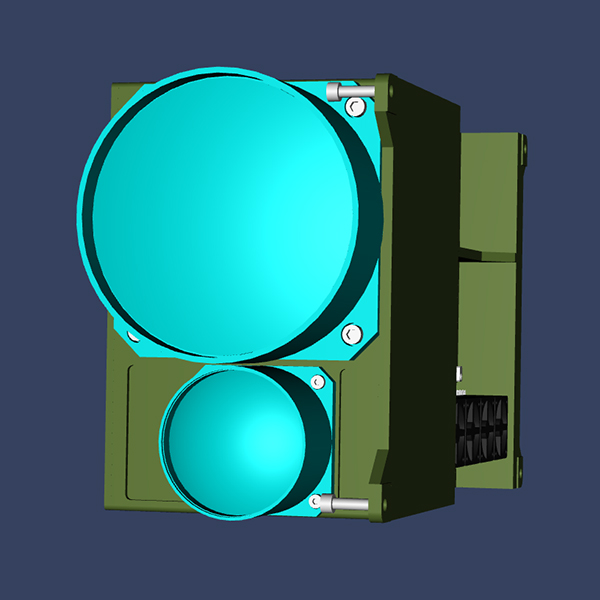

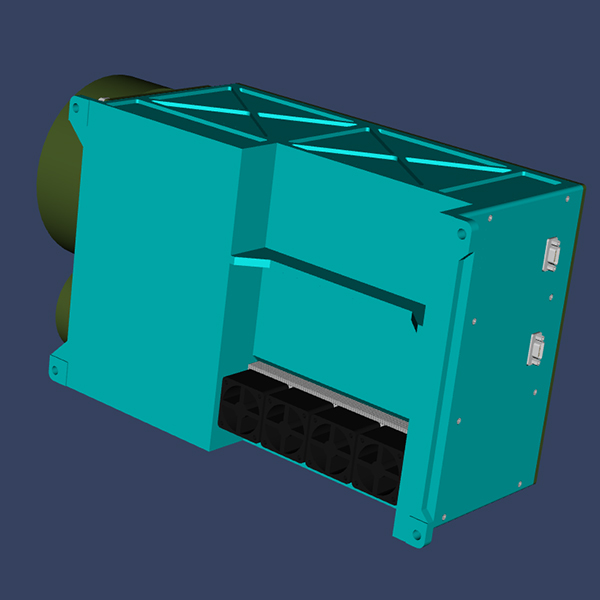

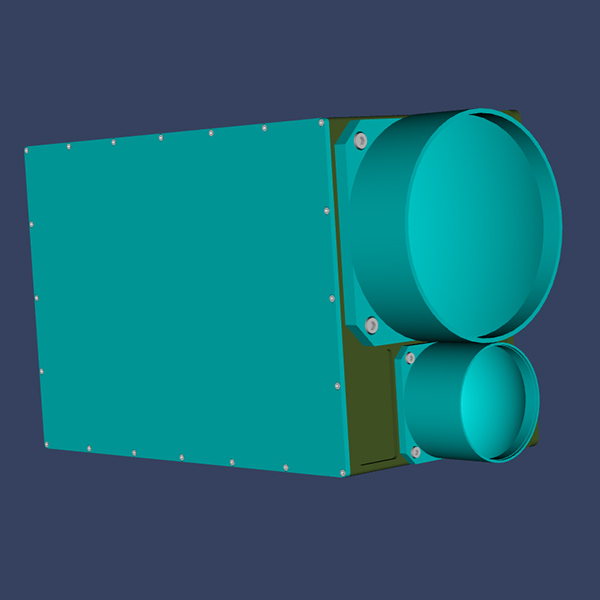

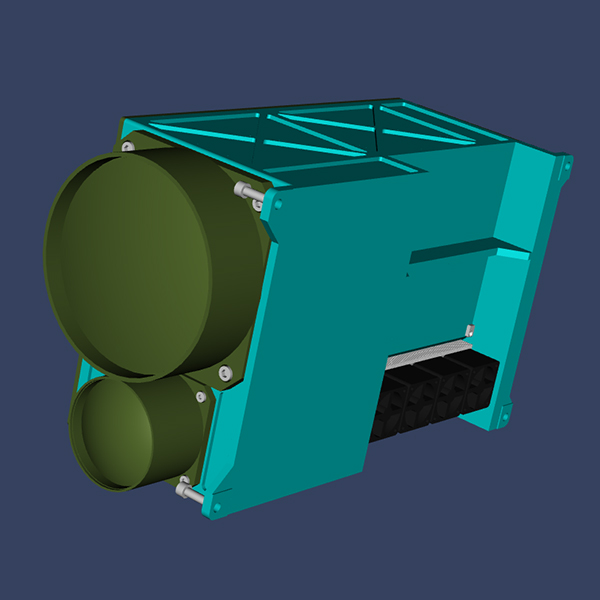

JIOPTICSModuł dalmierza laserowego o zasięgu 120 kmParametry
Parametry
|
Specyfikacja
|
Długość fali
|
1570 nm
|
Maksymalny zasięg
|
¥120 km
|
Od nieba do ziemi
|
współczynnik odbicia ≤ 0,1
|
Wysokość samolotuâ¥6km
|
¥ 16 km
|
Od ziemi do nieba, obszar docelowy: 0.1ã¡
|
współczynnik odbicia ≤ 0,3
|
widocznośćâ¥16km
|
Minimalny zakres
|
400m
|
Począwszy od częstotliwości powtórzeń
|
¥ 20 Hz
|
Kąt rozbieżności
|
¤ 0,6 mrad
|
Dokładność w zakresie
|
¤±5m
|
Zasilacz
|
DC 22V ~ 30V
|
Moc (w temperaturze pokojowej)
|
¤300W
|
Ciągły czas pracy
|
¥ 3 min przy 20 Hz
|
Temperatura robocza
|
-40°C ~ 55°C
|
Temperatura przechowywania
|
-50°C ~ 65°C
|
Wymiar
|
¤ 405 mm × 230 mm × 160 mm (osłona obiektywu nie jest dołączona)
|
Waga
|
¤ 10 kg
|
Interfejsy komunikacyjne
Dzięki odważnym i wyraźnym oznaczeniom, specjalna konstrukcja gniazda i złączy ma na celu ochronę przed odwrotnym i fałszywym podłączeniem. Jako interfejs zewnętrzny przyjmuje wojskowe mikrozłącza J30J (nazwy różnią się w zależności od różnych producentów) Gniazdo: XS1
Tabela 1 i tabela 2 przedstawiają gniazda i wtyczki interfejsu zewnętrznego, tabela 3 przedstawia definicję Pin NO.
Tabela 1 Gniazdo interfejsu zewnętrznego dalmierza laserowego
NIE.
|
Przedmiot
|
Model
|
Ocena
|
1
|
Gniazdo zasilania i interfejsu komunikacyjnego
|
J30JM-15ZKP29
|
XS1
|
Tabela 2 Wtyczka interfejsu zewnętrznego dalmierza laserowego
NIE.
|
Przedmiot
|
Model
|
Ocena
|
1
|
Wtyczka interfejsu zasilania i komunikacji
|
J30J-15TJLâC1(L100)
|
XP1
|
Tabela 3 Definicja Pin NO.
NR PIN
|
Skr.
|
Notatka.
|
Definicja
|
1
|
PWR
|
DCï¼28V
|
|
2
|
PWR
|
DCï¼28V
|
|
3
|
PWR
|
DCï¼28V
|
|
4
|
PWR
|
DCï¼28V
|
|
5
|
RTN_P
|
DCï¼28V-
|
|
6
|
RTN_P
|
DCï¼28V-
|
|
7
|
RTN_P
|
DCï¼28V-
|
|
8
|
RTN_P
|
DCï¼28V-
|
|
9
|
LRF_COM_T
|
RS422(COM)Y
|
Nadajnik dalmierza laserowego
|
10
|
LRF_COM_T-
|
RS422(COM)Z
|
Nadajnik dalmierza laserowego
|
11
|
LRF_COM_R-
|
RS422(COM)B
|
Odbiór dalmierza laserowego
|
12
|
LRF_COM_R
|
RS422(COM)A
|
Odbiór dalmierza laserowego
|
13
|
GND_ LRF_COM
|
RS422(COM)GND
|
|
14
|
LRF_ Trigg_R
|
odbiór zewnętrznego wyzwalacza
|
|
15
|
LRF_ Trigg _R-
|
zewnętrzny wyzwalacz odbioru-
|
|
Wymiar
Obliczanie zdolności dystansowej
Cele i wymagania dotyczące warunków
Zasięg: 120 km (od nieba do ziemi, współczynnik odbicia: ≤ 0,1, wysokość samolotu: ≤ 6 km)
Zdolność odległości: ≤ 16 km (od ziemi do nieba, obszar docelowy: 0,1 ¥, współczynnik odbicia: ≤ 0,3, widoczność ¥ 16 km)
(2)Analiza i weryfikacja
Głównymi parametrami wpływającymi na zasięg są moc szczytowa laserów, kąt rozbieżności, transmitancja nadawania i odbioru, długość fali lasera itp.
Ten dalmierz laserowy wymaga mocy szczytowej lasera 10 MW, kąta rozbieżności 0,6 mrad, długości fali 1570 nm, transmitancji nadawania 90%, transmitancji odbioru 80% i odbioru 140 mm
Jest to dalmierz laserowy do małych celów, zasięg można obliczyć za pomocą następującego wzoru. Zasięg formuły dla małych celówï¼
: Wykrywalna moc optyczna
: Moc nadawcza dalmierza laserowego (10MW)
: Transmitancja transmisji (0,9)
: Transmitancja odbioru (0,8)
: Optyczny obszar odbioru (odbiór 140 mm
: Docelowy współczynnik odbicia (0,3)
: Współczynnik tłumienia atmosfery (0,01)
: Odległość do celów
Dopóki wykrywalna moc optyczna odbijana przez cele jest większa niż minimalna wykrywalna moc, dalmierz laserowy jest w stanie określić odległość do celu. W przypadku dalmierza laserowego o długości fali 1570 nm minimalna wykrywalna moc (MDS) APD wynosi na ogół 5 × 10-9 W.
Przy widzialności 40 km przy odległości 32 km od celu minimalna wykrywalna moc jest niższa niż M.D.S APD (5 × 10-9 W), dlatego w warunkach widoczności 40 km dalmierz laserowy może zasięgnąć na odległość (2,3 m × 2,3 m) cele do 31 ~ 32 km (może być blisko lub mniej niż 32 km).
