Moduł dalmierza laserowego o zasięgu 35 km

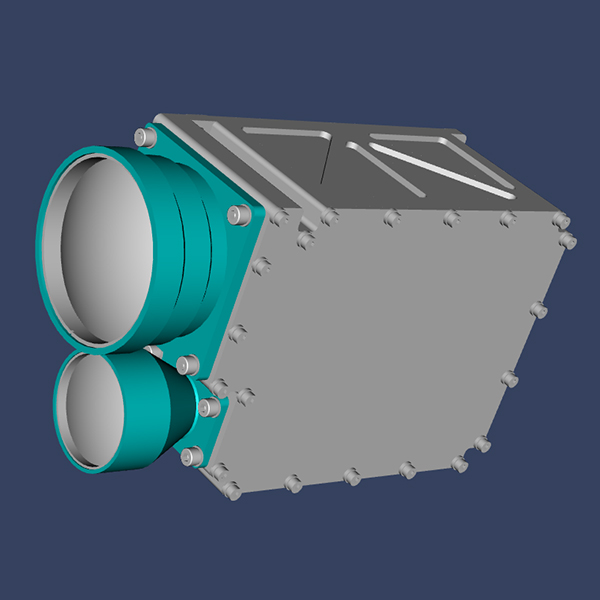

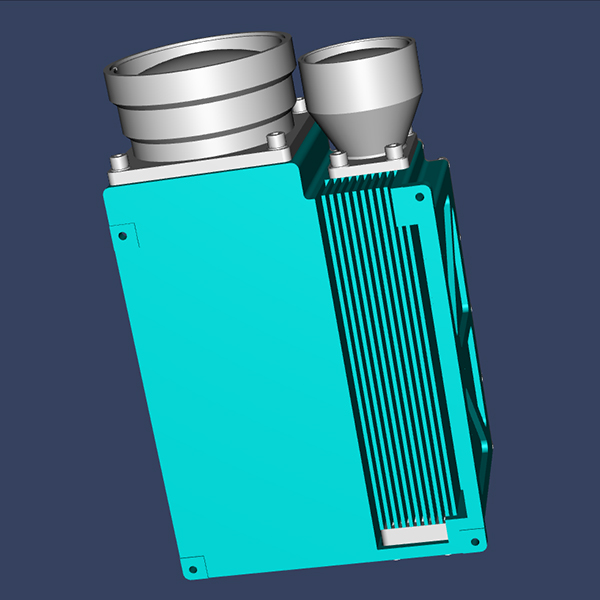

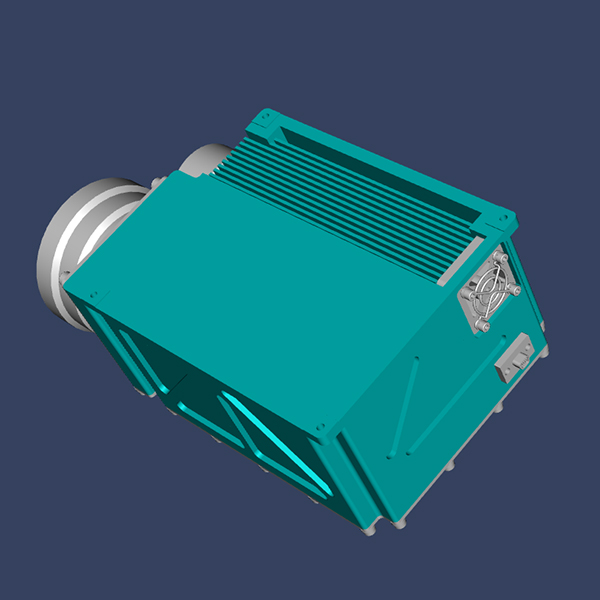

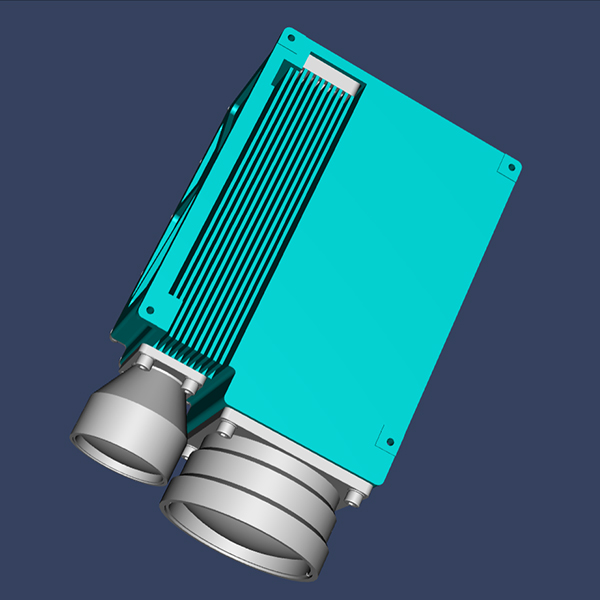

Moduł dalmierza laserowego dalekiego zasięgu M2035x to wojskowy dalmierz laserowy impulsowy przeznaczony do samolotów, bezzałogowych statków powietrznych, czołgów, artylerii i innych scenariuszy zastosowań. Ma zalety niewielkich rozmiarów, lekkości, niskiego zużycia energii, stabilnej wydajności, dużej odległości pomiarowej, długa żywotność, bezpieczeństwo oczu i tak dalej. JIOPTICS® jest ważnym wyposażeniem technicznym poprawiającym dokładność celowania produktu. Zapraszamy do zakupu modułu dalmierza laserowego o zasięgu 35 km od nas.

Zasięg zasięgu: Widoczność w warunkach nie mniejszych niż 30 km, dla pojazdów (cel 2,3 mX2,3 m), współczynnik odbicia rozproszonego 0,3, odległość zasięgu ≤ 20000 m; Widzialność w warunkach nie mniejsza niż 35 km, duży cel, zasięg ≤35000m;

Model:M2035X

Wyślij zapytanie Pobierz plik PDF

Opis produktu

JIOPTICS

Parametry	Specyfikacja	Notatka.
Długość fali	1570±5nm
Możliwość zmiany zasięgu	100m ~ 35km
Zdolność dystansowa	≤ 20 km (2,3 m × 2,3 m, współczynnik odbicia pojazdu 0,3, widoczność ≤ 30 km)	Wilgotnośćâ¤80%
Zdolność dystansowa	¥ 35 km (dla dużych celów, widoczność ¥ 35 km)	Wilgotnośćâ¤80%
Dokładność w zakresie	±3m
Począwszy od częstotliwości powtórzeń	1 ~ 10 Hz (regulowany)
Dokładność	¥ 98%
Kąt rozbieżności	¤ 0,8 mrad
Otrzymujący	67 mm
Interfejs komunikacyjny	RS422
Napięcie zasilania	DC18~32V
Moc operacyjna	≤20W(@1hz)	Testowane w temperaturze pokojowej
Czekaj	¤ 2 W	Testowane w temperaturze pokojowej
Wymiar	¤214,3 mm × 125,5 mm × 82 mm
Waga	¤ 2,3 kg
Temperatura	-40℃ ~ 65℃
Odprowadzanie ciepła	Przez fana

Interfejs komunikacyjny

Linia NR.	Definicja	Notatka.
1	Prąd stały	24V Prąd stały
2
3
4
5	GND (prąd stały)	24 V GND
6
7
8
9	Port szeregowy	RS422
10	Port szeregowy
11	Port szeregowy
12	Port szeregowy
13	RS422
14	SYN	Zewnętrzny wyzwalacz różnicowy RS422, szerokośćï¼10us
15	SYN-	Zewnętrzny wyzwalacz różnicowy RS422, szerokośćï¼10us

Wymiar

Obliczanie zdolności dystansowej

(1) Cele i wymagania dotyczące warunków
Widocznośćâ¥30km
Wilgotnośćâ¤80%
Do pojazdów o wymiarach 2,3m×2,3m
Współczynnik odbicia = 0,3
Zdolność poruszania się na odległość — 20 km
(2)Analiza i weryfikacja
Głównymi parametrami wpływającymi na zasięg są moc szczytowa laserów, kąt rozbieżności, transmitancja nadawania i odbioru, długość fali lasera itp.
Ten dalmierz laserowy wymaga mocy szczytowej lasera 1 MW, kąta rozbieżności 0,8 mrad, długości fali 1570 nm, transmitancji nadawania 90%, transmitancji odbioru 80% i odbioru 67 mm
Jest to dalmierz laserowy do małych celów, zasięg można obliczyć za pomocą następującego wzoru. Zasięg formuły dla małych celówï¼

: Wykrywalna moc optyczna

: Moc nadawcza dalmierza laserowego (1MW)

: Transmitancja transmisji (0,9)

: Transmitancja odbioru (0,8)

: Optyczny obszar odbioru (odbiór 67 mm

: Efektywny obszar odbicia celów (5.29ã¡)

: Docelowy współczynnik odbicia (0,3)

: Współczynnik tłumienia atmosfery (0,03)

: Widoczność (w zależności od warunków testowych)

: Odległość do celów
Dopóki wykrywalna moc optyczna odbijana przez cele jest większa niż minimalna wykrywalna moc, dalmierz laserowy jest w stanie określić odległość do celu. W przypadku dalmierza laserowego o długości fali 1570 nm minimalna wykrywalna moc (MDS) APD wynosi na ogół 5 × 10-9 W. Przy widzialności 30 km przy odległości 22 km od celu minimalna wykrywalna moc jest niższa niż M.D.S APD (5 × 10-9 W), dlatego w warunkach widoczności 30 km dalmierz laserowy może zasięgnąć na odległość (2,3 m × 2,3 m) cele do 21 ~ 22 km (może być blisko lub mniej niż 22 km).
