Główne funkcje: Główne funkcje laserowej maszyny pomiarowej to:
a ï¼ Pojedynczy zakres i ciągły zakres;
b ï¼ Trzy docelowe odległości oraz przed i po instrukcjach docelowych;
c ï¼ Funkcja samokontroli (w tym: aktualna temperatura APD, wartość wysokiego napięcia, napięcie wewnętrzne, wartość obszaru niewidomego);
d ï¼ Funkcja budzenia w trybie gotowości może zostać zmodyfikowana do interfejsu TTL.
Wydajność
a ï¼ Zakres falowy: 1,54u m ± 0,02um
b ï¼ Minimalna odległość działania: 30m;
c ï¼ Efektywna średnica porów przelotowych: 40mm;
d ï¼ Częstotliwość pomiaru zakresu ciągłego: 0. 5Hz-10Hz;
e ï¼ Dokładność pomiaru odległości: ± 2m;
f ï¼ Szybkość Qtest:
2 Adaptacyjność środowiskowa
a ï¼ Temperatura środowiska pracy: -40C 65C;
b ï¼ Temperatura otoczenia przechowywania: -55C 70C.
3 Niezawodność
Średnia liczba impulsów laserowych (MNBF) 3IX IO. Czas
4 Charakterystyka elektryczna
a ï¼ Napięcie zasilania: DC12V;
b ï¼ Pobór mocy: średni pobór mocy nie przekracza 2W.
5. Waga ¼ ¼ ¤ 150g
6. Rozmiar: 64X42X80mm
7. Moduły zakresów OEM / ODM i niestandardowe rozwiązania

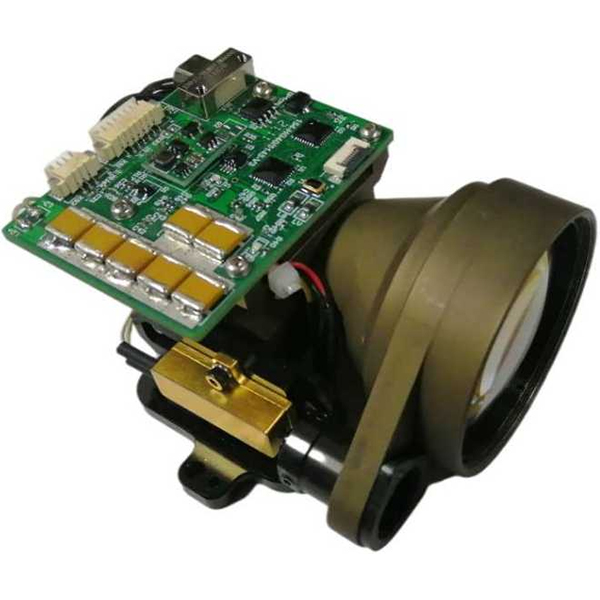

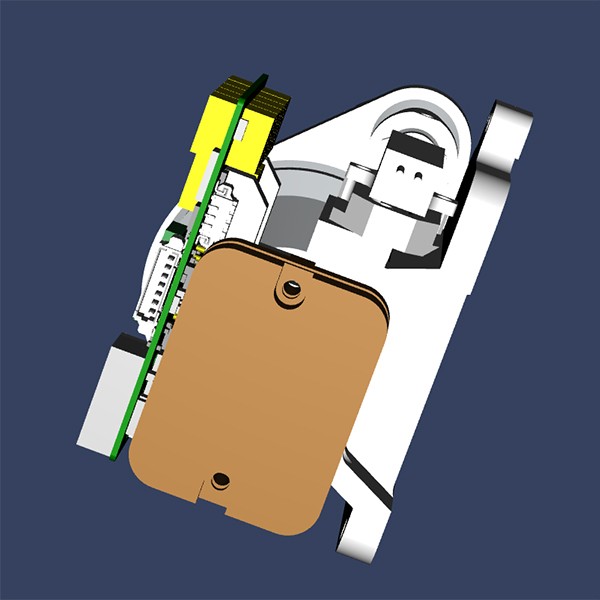

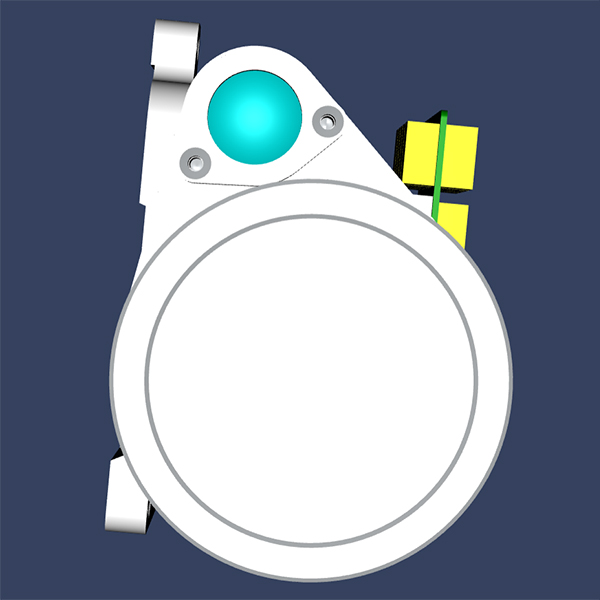

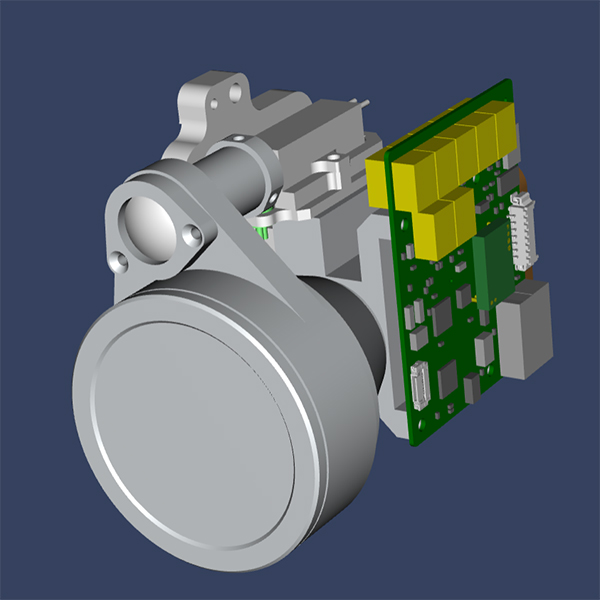

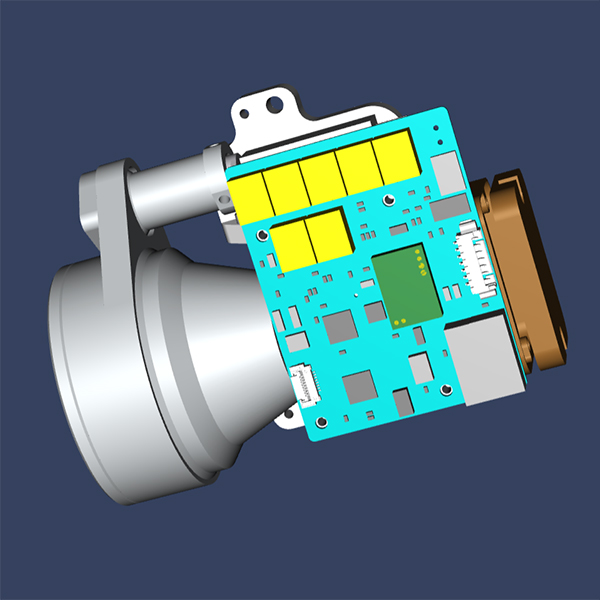

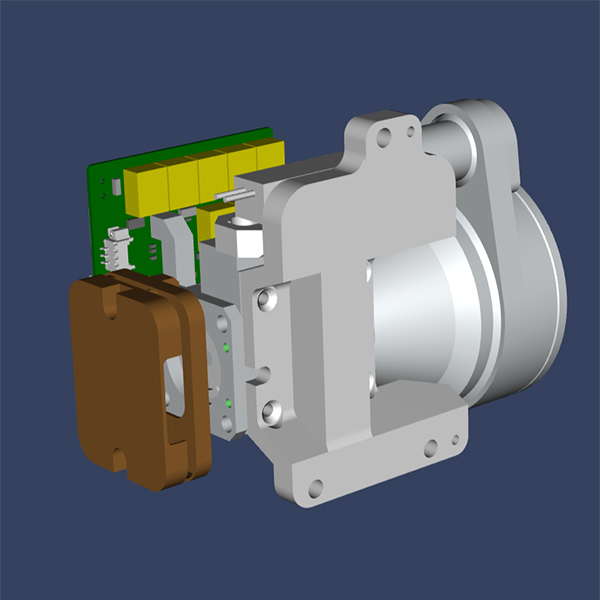

STA0815 jest przeznaczony dla integratorów systemów poszukujących wygodnego, wydajnego i kompaktowego laserowego rozwiązania do pomiaru odległości. Zapewnia niezawodne działanie w szerokim zakresie zastosowań.
Jest bardzo mały, ultralekki, ma niskie zużycie energii i może być mierzony na duże odległości. Nadaje się do urządzeń ręcznych (obrazowanie termiczne), aplikacji do mocowania broni, systemów przenośnych i lekkich zestawów czujników oraz bezzałogowych statków powietrznych lub UGV.
8. Interfejs elektryczny
Model złącza elektrycznego: J30J; szczegółowa definicja interfejsu elektrycznego jest następująca:
Numer seryjny stopy rury
|
definicja
|
funkcjonować
|
uwagi
|
1
|
GND
|
Ziemia
|
|
2
|
GND
|
Ziemia
|
|
3
|
GND
|
Ziemia
|
|
4
|
VC 12V
|
Przy napięciu 12 V wejście jest dodatnie
|
rewizyjność
|
5
|
VC 12V
|
Przy napięciu 12 V wejście jest dodatnie
|
rewizyjność
|
6
|
RS422 RX
|
Seryjne odbieranie ust
|
Górny komputer do dalmierza
|
7
|
RS422 RX-
|
Odbiornik szeregowy-
|
Górny komputer do dalmierza
|
8
|
RS422 TX-
|
Ciąg usta wysłać sobie można
|
Dalmierz do górnego komputera
|
9
|
RS422 TX
|
Wysyłanie portu szeregowego
|
Dalmierz do górnego komputera
|
Protokół komunikacyjny
Transfer danych między dalmierzem a górnym komputerem obejmuje:
Polecenie sterujące: w tym zakres początkowy, ciągły zakres, pojedynczy zakres, polecenie zapytania itp.
Dane zwrotne: w tym informacje o odległości, temperaturze otoczenia, stanie dalmierza itp. Wymiana danych między dalmierzem a górnym komputerem za pomocą magistrali 422. Konkretny protokół komunikacyjny oprogramowania jest pokazany w następujący sposób:
Format komunikacji: komunikacja RS422, szybkość portu 115200bps (którą można zmienić zgodnie z wymaganiami klienta);
Format danych: 8-cyfrowe dane, bit startu, jeden bit stopu, brak parzystości, dane składają się z bajtu nagłówka, części polecenia, długości danych, części parametru, bajtu kontrolnego;
Tryb komunikacji: główna kontrola i dalmierz przyjmują tryb komunikacji główny-podrzędny, a główna kontrola wysyła dalmierzowi polecenie sterujące, które odbiera i wykonuje instrukcję. W stanie określania odległości dane i stan określania odległości są zwracane zgodnie z cyklem określania odległości. Format komunikacji i treść poleceń przedstawiono w poniższej tabeli.
Wysyłanie sterowania głównego Format wiadomości jest następujący:
Tabela 2. Opis wysyłania formatu wiadomości
numer zamówienia
|
nazwa
|
wyjaśnić
|
kod
|
uwagi
|
1
|
STXO
|
Wiadomość zaczęła zaznaczać
|
55(wys.)
|
|
2
|
CMD
|
CW
|
Patrz Tabela 3
|
|
3
|
DŁUG
|
DL
|
Liczba wszystkich znaków z wyjątkiem flagi startowej, słowa komendy i znaku kontrolnego
|
|
4
|
DANE
|
parametr
|
|
|
5
|
DANE
|
|
|
6
|
CHK
|
Różne lub weryfikacja
|
Oprócz bajtów efektu, inne bajty różne lub
|
|
