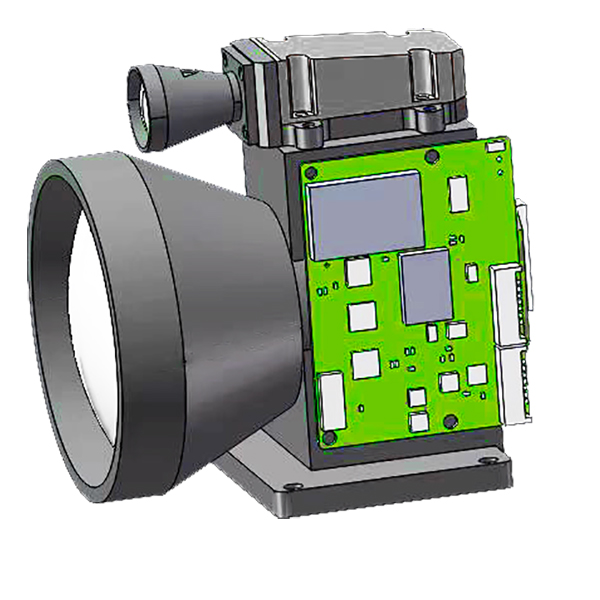

Moduł dalmierza laserowego o zasięgu 20 km

Moduł dalmierza laserowego dalekiego zasięgu M1220x to wojskowy dalmierz laserowy impulsowy przeznaczony do samolotów, bezzałogowych statków powietrznych, czołgów, artylerii i innych scenariuszy zastosowań. Ma zalety niewielkich rozmiarów, lekkości, niskiego zużycia energii, stabilnej pracy, dużej odległości pomiarowej, długiej żywotności, bezpieczeństwa oczu i tak dalej. JIOPTICS® jest ważnym wyposażeniem technicznym poprawiającym dokładność celowania produktu. Zapraszamy do zakupu od nas modułu dalmierza laserowego o zasięgu 20 km.

Zasięg zasięgu: widoczność w warunkach widoczności nie mniejsza niż 15 km, dla pojazdów (cel 2,3 mX2,3 m), współczynnik odbicia rozproszonego 0,3, odległość zasięgu ≤ 12000 m; Widzialność w warunkach nie mniejsza niż 25km, duży cel, zasięg ≤20000m;

Model:M1220X

Wyślij zapytanie Pobierz plik PDF

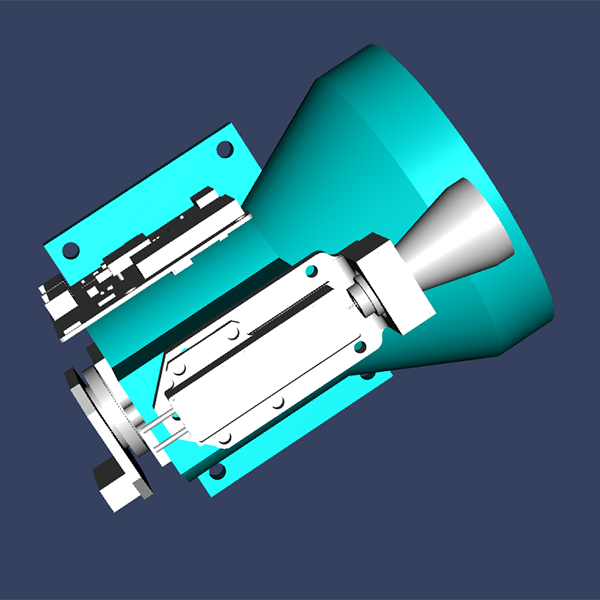

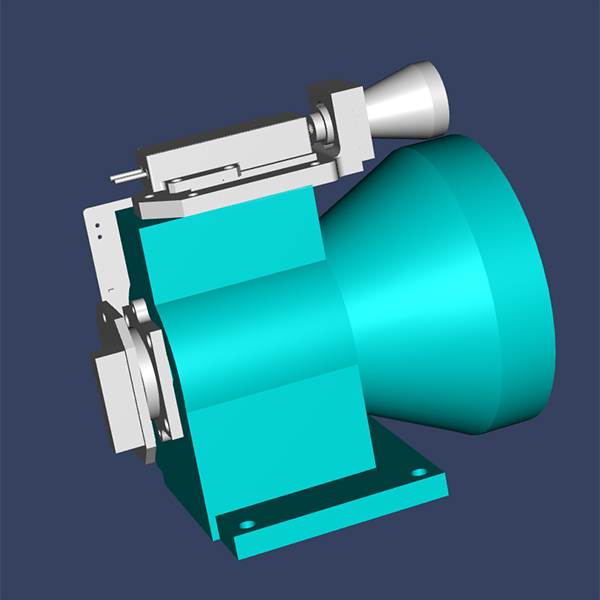

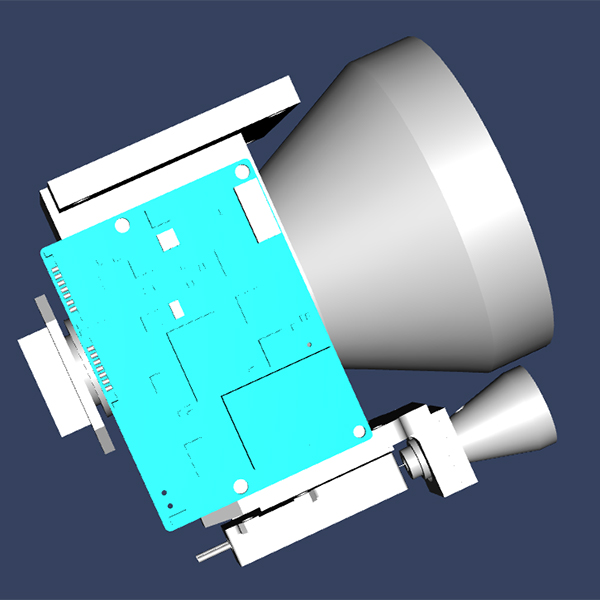

Opis produktu

JIOPTICS

Parametry	Specyfikacja	Notatka.
Długość fali	1535±5nm
Możliwość zmiany zasięgu	50m ~ 20km
Zdolność dystansowa	¥ 12 km (2,3 m × 2,3 m, współczynnik odbicia pojazdu 0,3, widoczność ¥ 15 km)	Wilgotnośćâ¤80%
Zdolność dystansowa	≤ 20 km (dla dużych celów, widoczność ≤ 25 km)	Wilgotnośćâ¤80%
Zasięg dokładności	±3m
Począwszy od częstotliwości powtórzeń	1 ~ 10 Hz (regulowany)
Dokładność	¥ 98%
Kąt rozbieżności	¤ 0,3 mrad
Otrzymujący	56 mm
Interfejs komunikacyjny	RS422
Napięcie zasilania	DC18~32V
Moc operacyjna	≤2W(@1hz)	Testowane w temperaturze pokojowej
Czekaj	¤ 0,5 W	Testowane w temperaturze pokojowej
Wymiar	¤89 mm × 63,4 mm × 80 mm
Waga	¤350g
Temperatura	-40℃ ~ 65℃
Odprowadzanie ciepła	Termiczne

Interfejs komunikacyjny

Linia NR.	Definicja	Notatka.
1	RS422 RX	Odbiór RS422
2	RS422 RX-	Odbiór RS422-
3	RS422 TX-	Transmisja RS422-
4	RS422 TX	Transmisja RS422
5	GND	Dla interfejsu komunikacyjnego
6	24 V	Zasilanie 24V
7	GND	Do zasilania
8		Na zapas

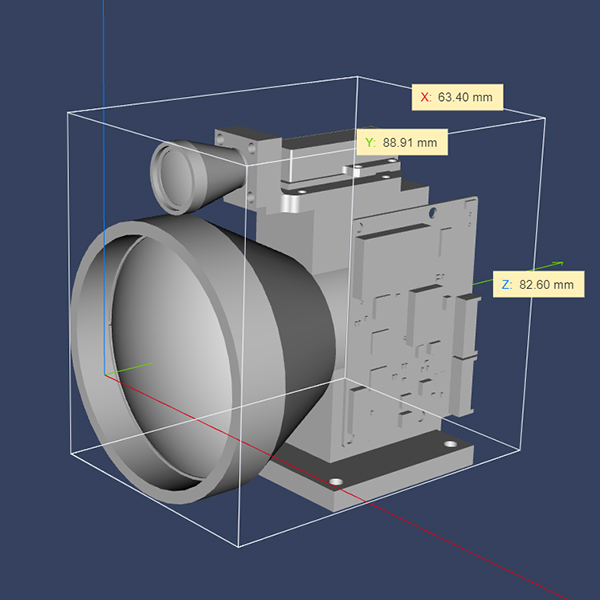

Wymiar

Obliczanie zdolności dystansowej

(1) Cele i wymagania dotyczące warunków
Widocznośćâ¥15km
Wilgotnośćâ¤80%
Do pojazdów o wymiarach 2,3m×2,3m
Współczynnik odbicia = 0,3
Zdolność poruszania się na odległość ≤ 12 km
(2)Analiza i weryfikacja
Głównymi parametrami wpływającymi na zasięg są moc szczytowa laserów, kąt rozbieżności, transmitancja nadawania i odbioru, długość fali lasera itp.
W przypadku tego dalmierza laserowego potrzeba mocy szczytowej lasera 80 kW, kąta rozbieżności 0,3 mrad, długości fali 1535 nm, transmitancji nadawania ≥ 90%, transmitancji odbioru 80% i odbioru 56 mm
Jest to dalmierz laserowy do małych celów, zasięg można obliczyć za pomocą następującego wzoru. Zasięg formuły dla małych celówï¼

: Wykrywalna moc optyczna

: Moc nadawania dalmierza laserowego (50 kW)

: Transmitancja transmisji (0,9)

: Transmitancja odbioru (0,8)

: Optyczny obszar odbioru (odbiór 56 mm

: Efektywny obszar odbicia celów (5.29ã¡)

: Docelowy współczynnik odbicia (0,3)

: Współczynnik tłumienia atmosfery (0,16)

: Widoczność (w zależności od warunków testowych)

: Odległość do celów
Dopóki wykrywalna moc optyczna odbijana przez cele jest większa niż minimalna wykrywalna moc, dalmierz laserowy jest w stanie określić odległość do celu. W przypadku dalmierza laserowego o długości fali 1535 nm minimalna wykrywalna moc (MDS) APD wynosi na ogół 5 × 10-9 W.
Przy widzialności 15 km przy odległości 14 km od celu minimalna wykrywalna moc jest niższa niż M.D.S APD (5 × 10-9 W), dlatego w warunkach widoczności 15 km dalmierz laserowy może zasięgnąć na odległość (2,3 m × 2,3 m) cele do 13 ~ 14 km (może być blisko lub mniej niż 14 km).
