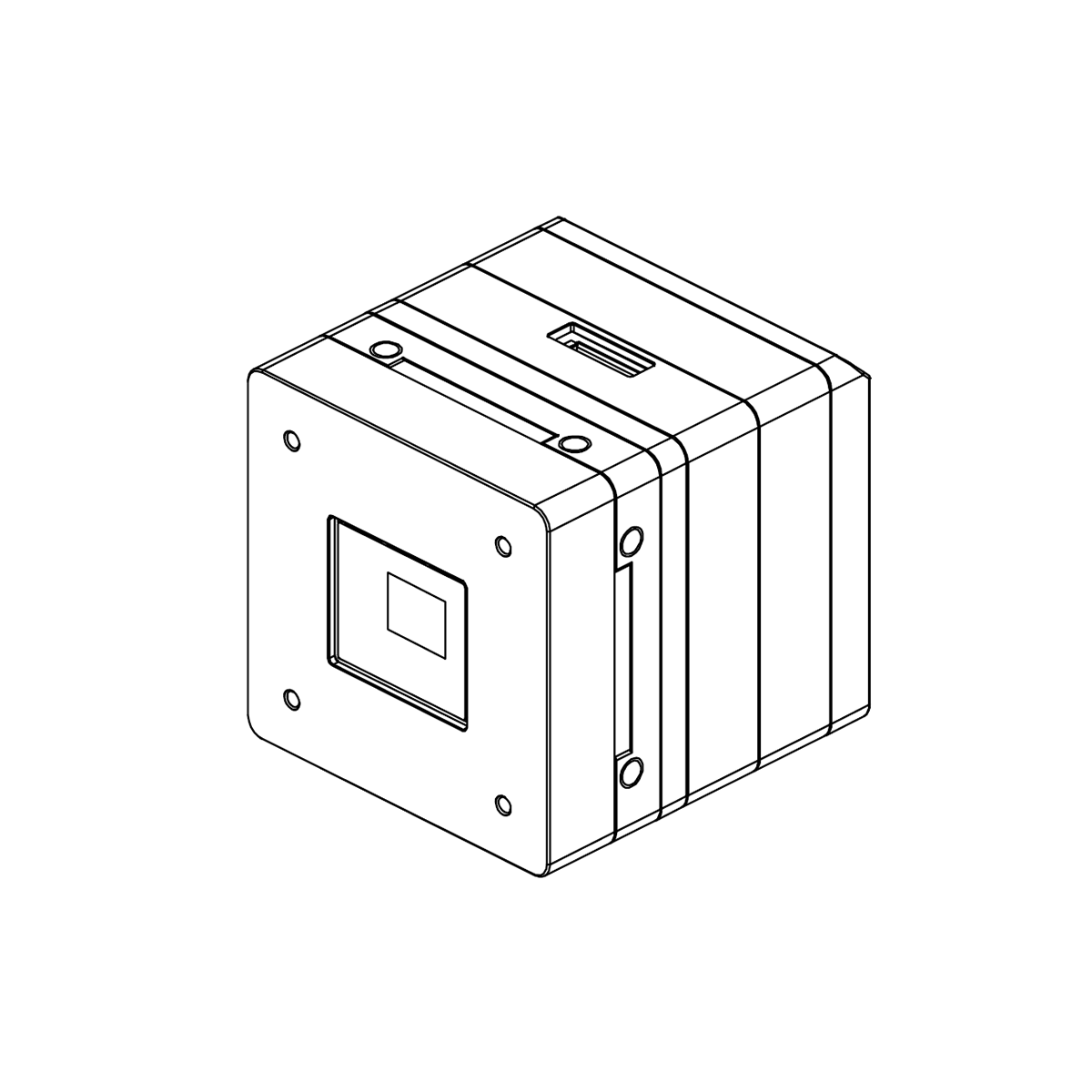

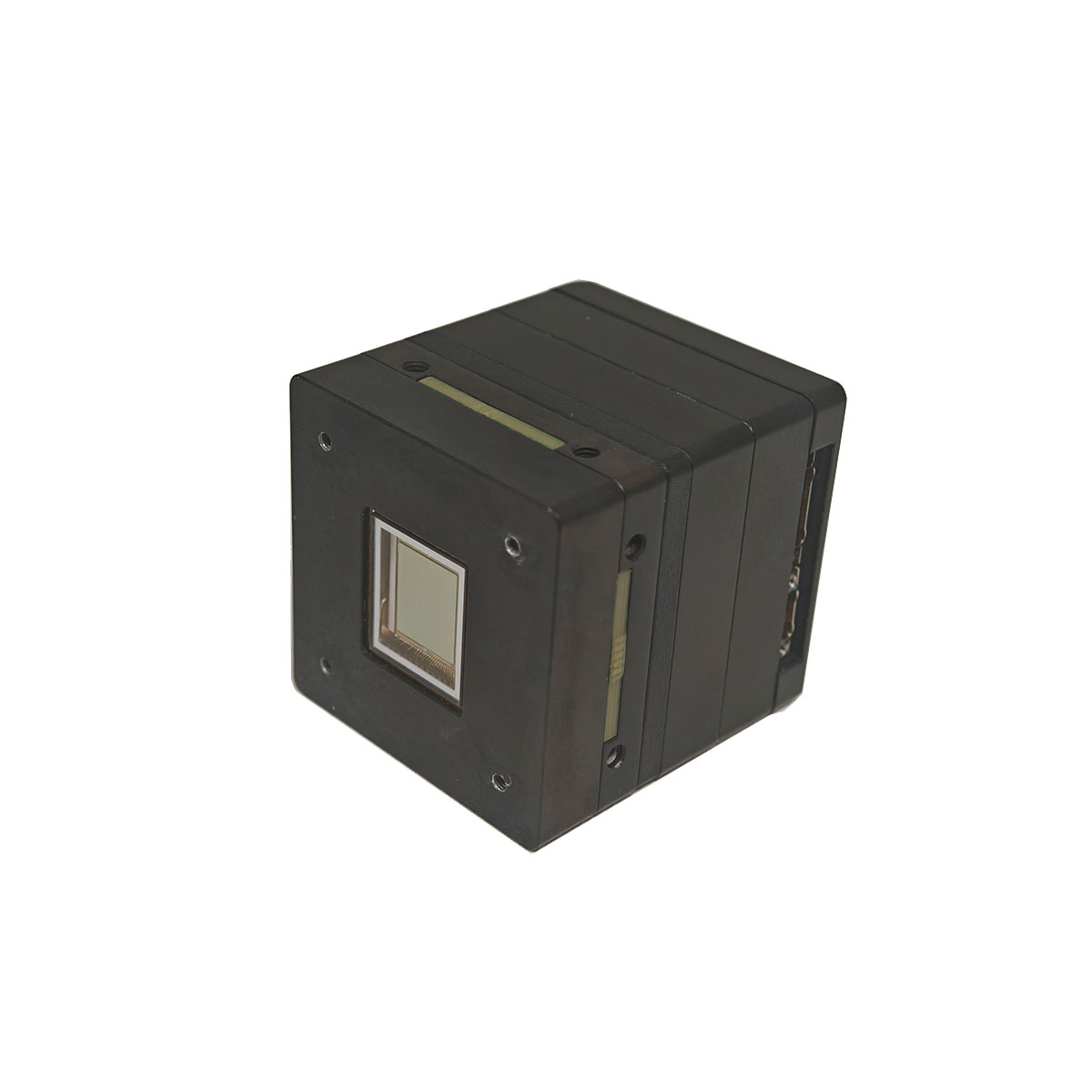

Kamery Mini 640×512 SWIR InGaAs
Moduł obrazowania w podczerwieni STA-G640SW-IGA Mini oparty jest na detektorze podczerwieni 640×512 SW i jest kompatybilny z większością podobnych typów detektorów IR. Może przekształcić promieniowanie podczerwone w wizualizowany obraz. Bogate funkcjonalności i interfejsy, niewielkie rozmiary i niskie zużycie energii sprawiają, że jest łatwy w użyciu do integracji systemu i rozwoju wtórnego. Jest wykorzystywany w różnych zastosowaniach w zakresie bezpieczeństwa i nadzoru, patroli granicznych, ładowania UAV oraz badań i rozwoju.
Wyślij zapytanie
Opis produktu
Główne cechy i specyfikacje są jak poniżej
| Model | STA-G640SW-IGA |
| Rozdzielczość obrazu | 640×512 |
| Rozmiar boiska | 15um |
| Zakres widmowy | 0,8 ~ 1,7 µm |
| Wymiary | 40 mm × 40 mm × 43,1 mm |
| Waga | ≤ 0,3 kg |
| Liczba klatek na sekundę wyjściowego obrazu | 50 Hz (domyślnie) |
| Interfejsy wyjściowe wideo | Camera Link/SDI (cyfrowy), inne można dostosować |
| Typ wyjścia obrazu | 8-bitowy (domyślny) lub 14-bitowy do wyboru |
| Zużycie energii | ≤5W (stan ustalony) |
| Polaryzacja obrazu | Biały gorący/czarny gorący/pseudokolor |
| Cyfrowa poprawa szczegółów | |
| Zwiększenie kontrastu obrazu | |
| Filtrowanie obrazu i usuwanie szumów | |
| Integracja obrazu | Automatyczna/ręczna Modyfikacja czasu integracji |
| Synchronizacja wewnętrzna lub synchronizacja zewnętrzna | |
| Pojedynczy i dwupunktowy NUC, parametry korekcji można ustalić | |
| Automatyczna/ręczna wymiana martwych pikseli | |
| Zapewnia obrazy testowe, takie jak gradient poziomu szarości, cel w postaci pasków i szachownica | |
| Przerzucanie obrazu, tworzenie kopii lustrzanych, zamrażanie i powiększanie cyfrowe | |
| Nałożenie/usunięcie celownika | |
| Temperatura pracy | -40 ~ + 60 ℃ |
| Temperatura przechowywania | -55 ~ + 70 ℃ |
| Wilgotność | 0% ~ 80% wilgotności względnej |
| Interfejsy i zasilanie | |
| Cyfrowe wyjście wideo | CameraLink@8bit/CameraLink@14bit, SDI |
| Wyjście wideo SDI | 720P przy 50 Hz, efektywna rozdzielczość wyświetlacza 640 × 512. |
| Interfejs komunikacyjny | RS422 |
| Synchronizacja zewnętrzna | RS422 |
| Zasilanie | 12 V DC (nominalne) |
Uwaga: Kamery SWIR można dostosować. W przypadku konieczności dostosowania parametrów prosimy o kontakt z zespołem Jioptics.
Cechy
Bramkowanie wyjścia obrazu
Bramkowanie wyjścia obrazu
Moduł posiada możliwość bramkowania online obrazu IR w czasie rzeczywistym oraz obrazów testowych. Analogowe i cyfrowe interfejsy wideo są zmieniane synchronicznie z bramkowaniem sygnału wyjściowego obrazu. Tę funkcję można również dostosować.

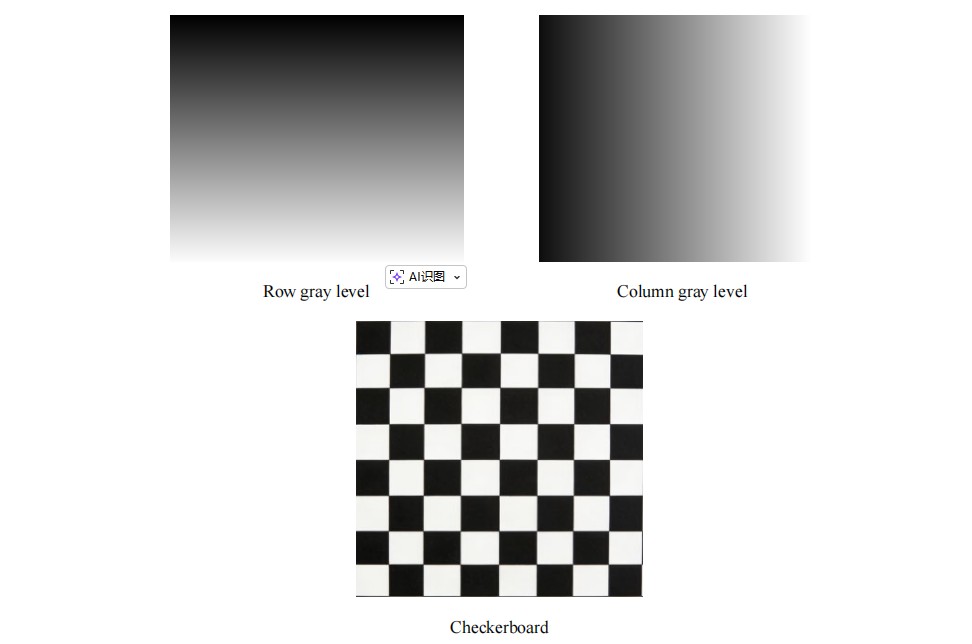

Istnieje 7 typów obrazów testowych, w tym poziom szarości wiersza i jego dynamiczna mapa, poziom szarości kolumny i jego dynamiczna mapa, cel 5-kwadratowy w rzędzie i jego dynamiczna mapa, cel w kolumnie 5-kwadratowy i jego dynamiczna mapa, a także szachownica.
Interfejsy elektryczne
Definicja złącza
Definicja złącza
Definicja złącza i instrukcja okablowania są następujące:
1) nazwa typu: J63A-2F2-025-231-TH, pasujące złącze: J63A-212-025-161-JC1. Definicja jak poniżej,
1) nazwa typu: J63A-2F2-025-231-TH, pasujące złącze: J63A-212-025-161-JC1. Definicja jak poniżej,
| Szpilka | Sygnał | Środki ostrożności | Uwaga |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Skrętka | Kanał łącza kamery 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Skrętka | Łącze kamery CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Skrętka | Kanał łącza kamery 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Skrętka | Kanał łącza kamery 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Skrętka | Kanał łącza kamery 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) nazwa typu: J63A-2F2-015-231-TH, pasujące złącze: J63A-212-015-161-JC1. Definicja jak poniżej,
| Szpilka | Sygnał | Środki ostrożności | Uwaga |
| 1 | PGND | Skrętka | PGND |
| 2 | PGND | ||
| 4 | MOC_ 12V | MOC+ | |
| 11 | MOC_ 12V | ||
| 9 | Rezerwa -PGND | Skrętka | Zarezerwować |
| 10 | Rezerwa - MOC_ 12V | ||
| 3 | Esync_422Wyjście+ | Skrętka | Synchronizacja zewnętrzna, wyjście 422 |
| 12 | Wyjście Esync_422- | ||
| 5 | Esync_422 Wejście+ | Skrętka | Synchronizacja zewnętrzna, wejście 422 |
| 14 | Wejście Esync_422- | ||
| 6 | RS422 TXD- | Skrętka | Wyjście IR RS422 |
| 13 | RS422TXD+ | ||
| 8 | RS422 RXD- | Skrętka | Wejście IR RS422 |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3) Złącze SDI: PP5, nazwa typu: MMCX_KWHD. Definicja jak poniżej,
| Szpilka | Sygnał | Uwaga |
| 1 | SDI | Sygnał |
| 2, 3, 4, 5 | AGND | GND |

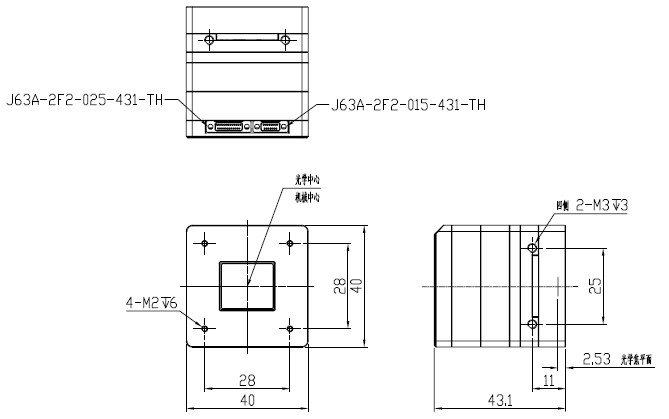

Wymiary
Kamera zawiera
| Detektor podczerwieni SW | 1 każdy |
| Zewnętrzna karta portu | 1 szt |
| Płyta DB | 1 szt |
| Tablica reklamowa | 1 szt |
| Karta interfejsu detektora | 1 szt |
| Wewnętrzne kable połączeniowe | 1 zestaw |
