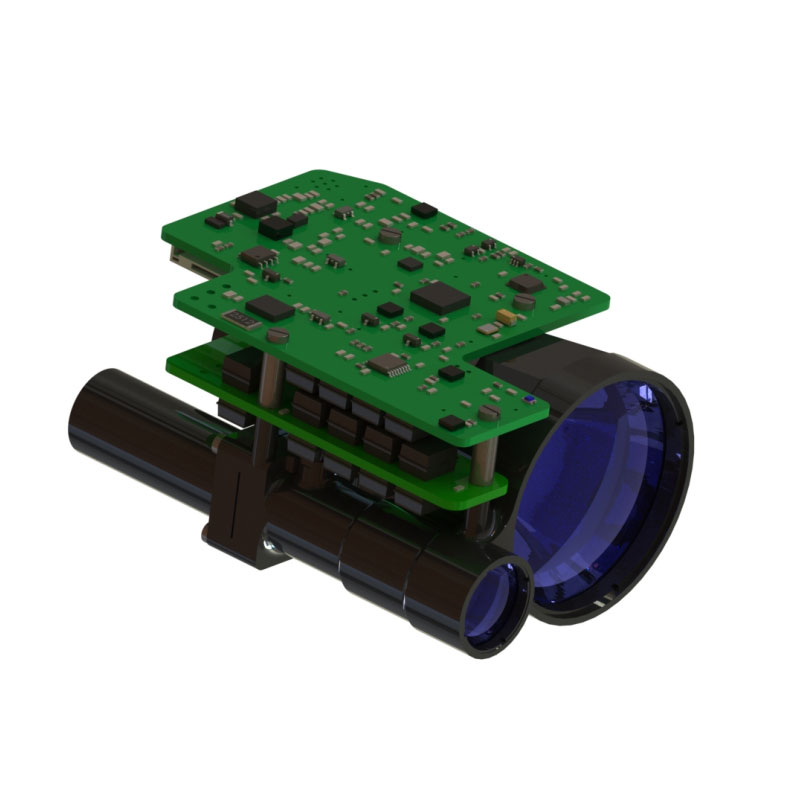

10 km moduł laserowy

STA-D1013X 10 km moduł zasięgu laserowego przyjmuje moduł laserowy szklanego 1535 nm Erbium niezależnie opracowany przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości i bezpieczeństwa ludzkiego wzroku.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: cel NATO ≥10000m; Typowy cel ≥13000m
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤165 g

Funkcje modułu Laser Rangefinder 10 km

1. Zintegrowana konstrukcja, odporność na wstrząs i wibracje, wysoka niezawodność, silna zdolność adaptacyjna środowiskowa;
2. 1535 Nm pompowane Q-przełączone Q Erbium Glass Laser Zintegrowana konstrukcja zintegrowana konstrukcja i końcowy tryb instalacji uszczelnienia, silna zdolność przeciw mizadjustacji, trwałe, długie życie zawodowe i bezpieczeństwo oczu ludzkiego;
3. Interfejs wewnętrzny obwodu jest cały proces bezpośredniego połączenia z drutem spawanym, solidny i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego luźnym złączem, utlenianiem i parą wodną oraz poprawić niezawodność produktu i żywotność.

Wskaźnik wydajności produktu dla modułu laserowego ST1013X

Przedmiot	Indeks
Model	STA-D1013X
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	50m-13000m
	13000 m	Typowy duży cel, widoczność ≥ 25 km
	10000m	Widoczność ≥ 25 km, cel z 0,3 odbiciem dla pojazdów 2,3 m × 2,3 m
Wilgotność	≤ 60%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤50 m
Kąt rozbieżności	≤0,3mrad
Częstotliwość w zakresie	Raz, 1 Hz, 5 Hz, 10 Hz
Rozmiar	≤89 mm × 62,5 mm × 46 mm
Woltaż	10 V ～ 14 V.
Zużycie energii	Średnie zużycie energii: ≤ 5 W
Zużycie energii w trybie gotowości	≤1,5 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤165 g

Interfejs instalacji struktury dla modułu RangeFinder ST1013X

Funkcja produktu dla czujnika pomiaru ST1013X

● Funkcja laserowa;
● Funkcja samookrotności samozadowolenia;
● Pierwsza i ostatnia funkcja wyboru celu;
● Funkcja bramkowania zasięgu;
● Ustaw funkcję automatycznego interwału odległości;
● gromadzą funkcję czasów emisji laserowej;
● Ochrona odwrotnej polaryzacji mocy.

Interfejs elektryczny

Wymagania dotyczące interfejsu elektrycznego są następujące:
● Napięcie zasilania: 10 V ~ 14 V;
● Średnie zużycie energii: ≤5 W;
● STANDBY Zużycie energii: ≤1,5 W;
● Test powiązania krzyżowego między górnym końcem komputera a złączem A1257H-10p w końcu Rangefinder jest realizowany przez złącze A1257H-10p. Odległość Zakłada Zasilacza i definicje PIN portu komunikacyjnego pokazano w poniższej tabeli.

PIN Definicja portu zasilacza i komunikacji na końcu Rangefinder

Numer pin	Numer	Kierunek transmisji	Notatki
P-1	GND	——	Drut uziemienia komunikacji
P-2	RS422_RX_N	I	Odbiornik w zakresie RangeFinder -
P-3	RS422_RX_P	I	Odbiornik RangeFinder +
P-4	RS422_TX_N	O	Ranking Finder Broadcaster -
P-5	RS422_TX_P	O	Rangefinder Broadcaster +
P-6	NC	——	Standby
P-7	NC	——	Standby
P-8	NC	——	Standby
P-9	P-	——	Zasilacz, ziemia
P-10	P+	——	Zasilacz, 10 V ~ 14 V.
