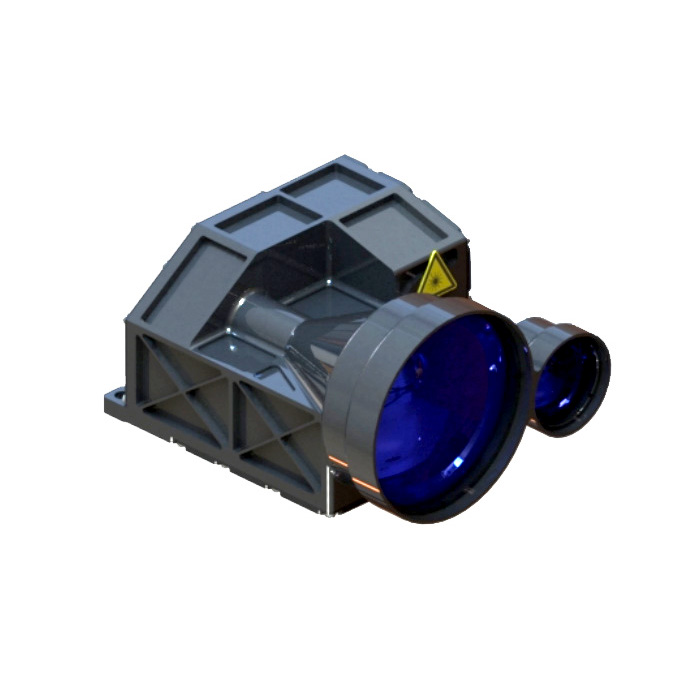

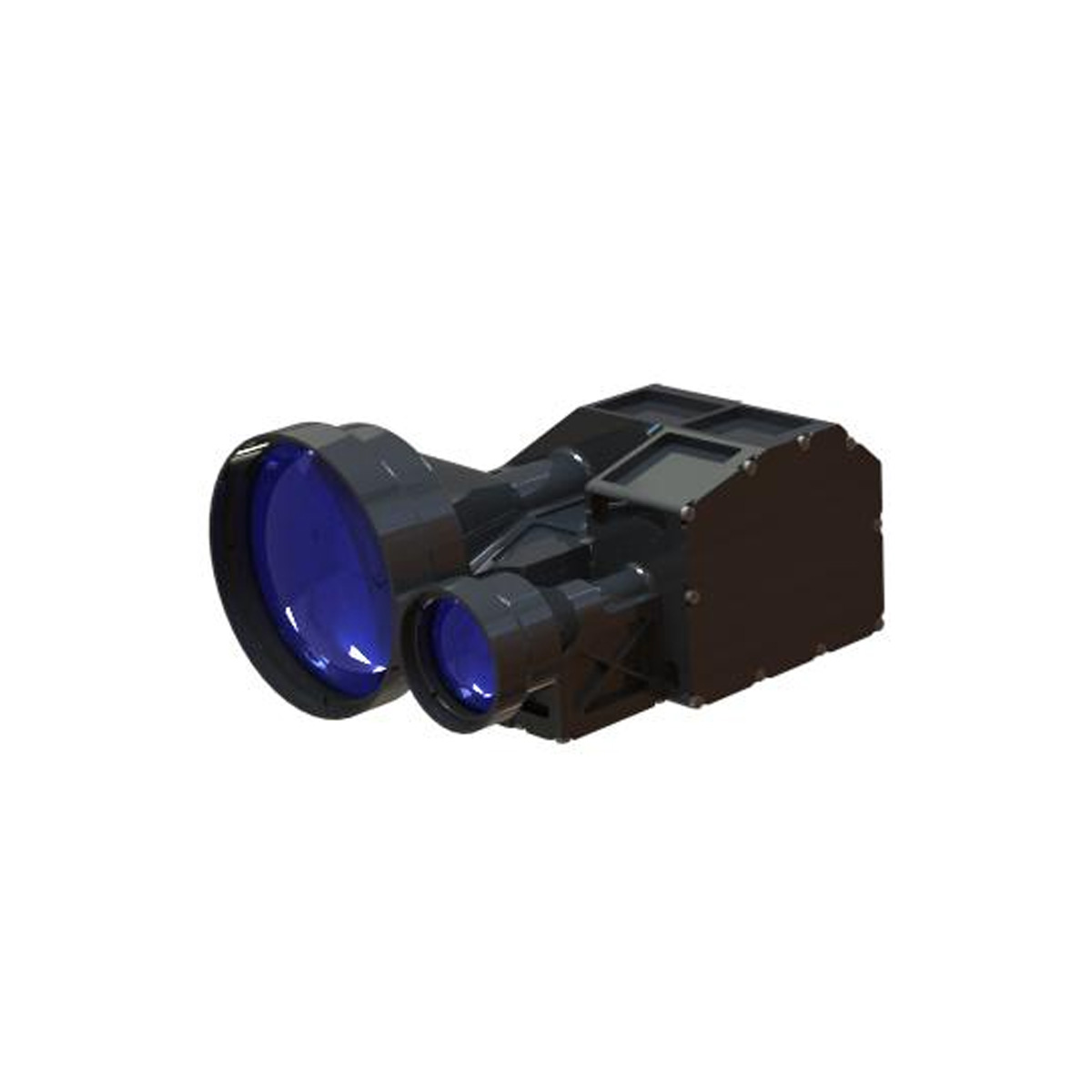

Moduł wyszukiwania zasięgu 10 km

STA-D1925x 10 km Moduł wyszukiwania przyjęto moduł lasera szklanego 1535 nm Erbium opracowany niezależnie przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości i bezpieczeństwa ludzkiego oczu.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: 19000 m (pojazd) 23000 m (budynek biały) 25000 (typowy cel)
Dokładność w zakresie ± 3m
Dokładność pomiaru ≥ 98%
Waga ≤640g

Funkcje modułu wyszukiwania zasięgu 10 km

1. Zintegrowana konstrukcja całej struktury, odporności na wstrząsy i wibracje, obwód przyjmuje konstrukcję uszczelniającą w obszarze, projekt izolacji mocy, silna kompatybilność elektromagnetyczna, wysoka niezawodność i silna zdolność adaptacji środowiska;
2. Ścieżka światła jest w pełni uszczelniona, odporna i wodoodporna konstrukcja pary, cały proces produkcji środowiska ultra czyszczenia można zastosować do złożonego środowiska, niskie wymagania dotyczące środowiska instalacyjnego, silna zdolność adaptacyjna;
3. Wewnętrzny interfejs obwodu przyjmuje proces bezpośredniego połączenia z przewodem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i pary wodnej złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu dla modułu laserowego STA-D1925X

Przedmiot	Indeks
Model	STA-D1925X
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	150m-23000m
Zdolność w zakresie	25000 m	Typowy cel, widoczność ≥ 25 km
	23000 m	Duży cel, widoczność ≥ 25 km
	19000 m	Widoczność ≥ 25 km, cel z 0,3 odbiciem dla pojazdów 2,3 m × 2,3 m
Interfejs komunikacyjny	Rs422
Wilgotność	≤ 80%
Dokładność w zakresie	± 3m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤40 m
Kąt rozbieżności	≤0,4mrad
Częstotliwość w zakresie	1 czas, 1 Hz, 5 Hz
Rozmiar	≤144 mm × 108 mm × 75 mm
Woltaż	22 V ～ 34 V.
Zużycie energii	Średnie zużycie energii: ≤ 10 W
Zużycie energii w trybie gotowości	≤3 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤800 g

Interfejs instalacyjny struktury dla modułu laserowego ST1925X

Interfejs elektryczny dla czujnika pomiaru STA-D1925X

Model gniazda złącza lasera jest J30J-9ZKP, który obejmuje sygnał zasilający i komunikację lasera. Wybierz standardowy interfejs komunikacyjny TTL do komunikacji z systemem, a odpowiedni model wtyczki na końcu systemu to J30J-9tjl, zgodnie z definicją w poniższej tabeli.

Odległość końcowa zasilacz i definicja pinów komunikacyjnych

Numer pin	Etykieta	Definicja charakterystyczna elektryczna	Notatka
1, 6	Vin+	Moc wejściowa dodatnia	Zasilacz Rangefinder
2, 7	Vin-	Ujemny biegun mocy wejściowej	Zasilacz Rangefinder
3	Ttl_rxd	Port odbierający sygnał	Górny komputer do Rangefinder
8	NC	NC
4	Ttl_txd	Port wysyłania sygnału	RangeFinder do komputera hosta
9	NC	NC
5	GND	Drut uziemienia komunikacji
