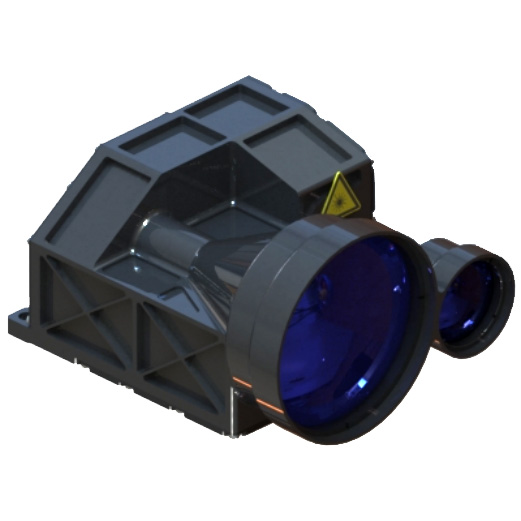

15000 m moduł Rangefinder

STA-D1520Y 15000 m moduł Rangefinder przyjmuje moduł lasera szklanego Erbi Erbi erbium opracowany niezależnie przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości pomiaru i bezpieczeństwa człowieka.

Model:STA-D1520Y STA-M1215X

Wyślij zapytanie

Opis produktu

STA-D1520Y przyjmuje moduł lasera szklanego Erbi Erbi Erbi, opracowany niezależnie przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości pomiaru i bezpieczeństwa ludzkiego oka.

Maksymalny zakres pomiaru: 15000 m (pojazd) 20000 m (ściana)
Dokładność w zakresie ± 1,5 m
Dokładność pomiaru ≥ 98%
Waga ≤600 g

Funkcje modułu RangeFinder 15000 m

1. Zintegrowana konstrukcja całej konstrukcji maszyny, przeciwdziałania i wibracji, obwód przyjmuje konstrukcję uszczelniającą w obszarze, konstrukcję izolacji mocy, silna kompatybilność elektromagnetyczna, wysoka niezawodność i silna adaptacja środowiska;
2. Ścieżka światła jest w pełni uszczelniona, odporna na kurz, wodoodporna konstrukcja pary, cały proces produkcji środowiska ultra czyszczenia może być stosowany do złożonego środowiska, niskie wymagania dotyczące środowiska instalacyjnego, silna zdolność adaptacyjna;
3. Wewnętrzne interfejsy obwodu przyjmują proces bezpośredniego połączenia z drutem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i wodą złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu

Przedmiot	Indeks
Model	STA-D1520Y
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	120m-20000m
Zdolność w zakresie	20000m	Duży cel, widoczność ≥ 25 km
	15000 m	Widoczność ≥ 25 km, cel z 0,3 współczynnika odbicia dla pojazdów 2,3 m × 4,6 m
Wilgotność	≤ 80%
Dokładność w zakresie	± 3m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤50 m
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	Raz 1 Hz
Rozmiar	≤144 mm × 108 mm × 75 mm
Woltaż	18v ～ 36v
Zużycie energii	Średnie zużycie energii: ≤ 6 W
Zużycie energii w trybie gotowości	2,5 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤600 g

Interfejs instalacyjny struktury

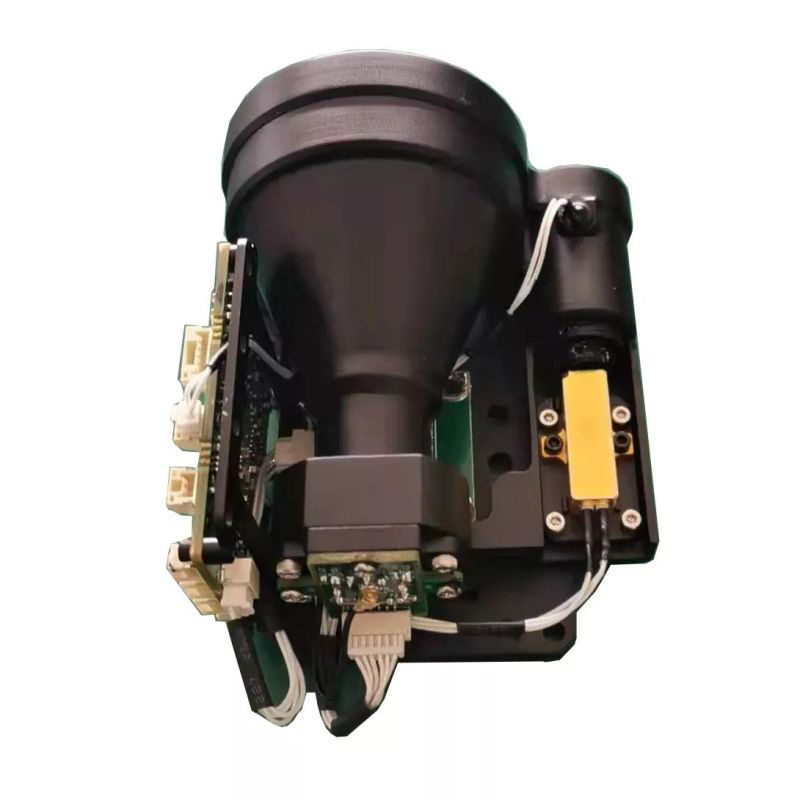

Najważniejsze informacje o produkcie

● Lekkie z zaledwie 160 g
● Potężne pomiary do 14 km
● Wytrzymuje najostrzejsze szokuje do 1600 g
● Niezwykle niskie zużycie energii
● Wysoka dokładność pomiaru 1 m
● Szeroki zakres temperatur operacyjnych od –40 ° C do +65 ° C

Zastosowania

● Urządzenia montowane na broni
● Urządzenia ręczne
● Systemy obserwacji i nadzoru
● Sypita czujników dla UAV i UGV

Indeks wydajności produktu

WYDAJNOŚĆ
Maksymalny zakres	15000 m
Wydajność zasięgu na celu zapisywania wiązki Widoczność współczynnika odbicia: widoczność obserwatora 25 km	14000 m
Wydajność zasięgu na wielkości docelowej 2,3 × 2,3 m Widoczność współczynnika odbicia: widoczność obserwatora 25 km	12000 m
Wydajność zasięgu na wielkości docelowej 1 × 1 m Widoczność odbicia: 10%, widoczność obserwatora 25 km	10000m
Minimalny zasięg	20m
Dokładność zasięgu	± 1m
Stawki powtarzania	1-10 Hz
Wykrywanie wielu celów	3 cele
Długość fali	1535 nm
Rozbieżność	0,3 Mrad
Bezpieczeństwo wzroku na IEC 60825-1	Laser Class 1
Charakterystyka środowiska
Zakres temperatur roboczych	-40 ℃ ~+65 ℃
Zakres temperatur przechowywania	-50 ℃ ~+75 ℃
Wstrząs (pół sinus) przy 0,6 ms w kierunku x, y i z	1000G
Charakterystyka fizyczna
Waga	≤160G
Wymiary (długość/szerokość/wysokość)	≤87,3 mm76 mm58,8 mm
Interfejsy
Interfejs komunikacyjny	UART (poziomy LVCMOS 3,3 V) RS422
Zasilacz	4,5 V ~ 12 V.
