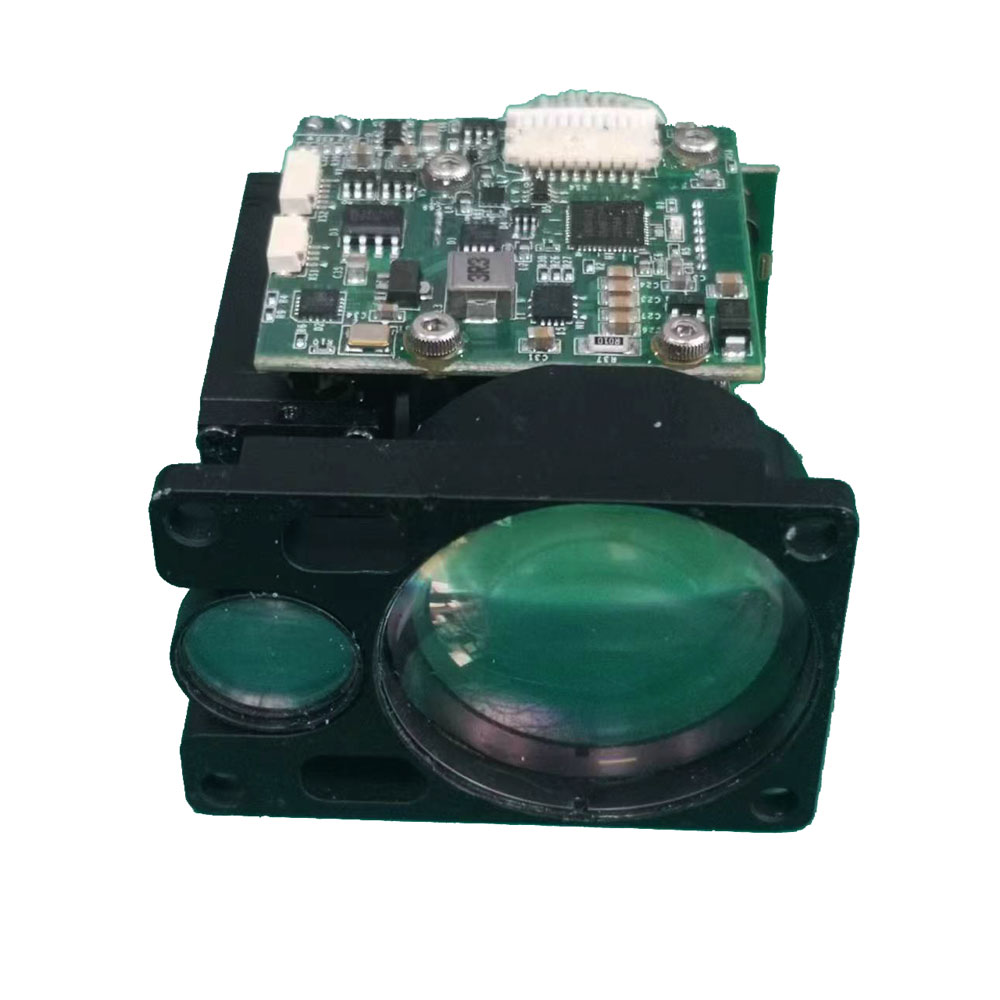

1535 Nm 16 km moduł zasięgu rangizera

Moduł Jioptics 1535NM STA0816 1535NM 16 km Laser Rangefinder jest specjalnie zaprojektowany do integracji OEM i może zapewnić dokładny pomiar systemów kontroli pożaru, samolotów/UAV, zbiornika/UGA, statków, systemów nadzoru granicznego i innych aplikacji.
Maksymalny zakres ≥ 16000 m
Zakres 2,3 × 2,3 m rozmiar docelowego ≥8000 m
Dokładność pomiaru odległości ± 1m
Pomiar dokładności ≥ 98%
Waga ≤ 89,5 g

Model:STA0816

Wyślij zapytanie

Opis produktu

Laser Rangefinder jest rodzajem precyzyjnego instrumentu wykrywania odległości, przez Laser odbierając optyczny system laserowy Emisja optyczna laserowy nadajnik laserowy zasilanie i kontroler i powłoka (jak pokazano na rysunku 1), zainstalowany na platformie naziemnej lub pojazdu, i koncentruje się z systemem widoku pojazdu, napędzany systemem platformy, wyszukiwanie i śledzenie docelowego systemu platformy docelowego do celu docelowego do celu, docelowego. Zablokuj i wyjść sygnał flagi, który został przeszukany do celu, a następnie uruchom dane odległości przez interfejs wyjściowy, do górnego komputera

Głównymi cechami laserowego przedziału to: odległość wykrywania, długa objętość, mała i czas reakcji światła szybkie wykrywanie i wysoka dokładność mogą wykryć wiele celów, a dane o celach wyjściowych można połączyć z siecią komunikacyjną pola bitwy.

Główne wydajność i parametry techniczne

Długość fali laserowej	1,535 μm
Bieżnik w trybie gotowości	0,065A @6 V.
Napięcie robocze	3,3 V ~ 12 V.
Fałszywa szybkość alarmu	≤1%
Prawie test testowy	98%
Minimalny zakres testów	30m
Nośny	8 km (2,3 x 2,3 m samochodu), duży cel 16 km;
Dokładność	± 1m
Częstotliwość pracy	1 Hz, 5 Hz, awaryjny 10 Hz;
Kąt rozbieżności	≤0,4mrad
Wybór pierwszych i ostatnich celów
Interfejs wyjściowy	Rs422
Składowanie	Życie przechowywania 12 lat
Przydatność środowiska
Temperatura 2orking	-40 ° C ~+ 55 ° C.
Temperatura przechowywania	-50 ° C ~ + 70 ° C.

Tryb interfejsu

Interfejs obwodu zewnętrznego laserowego Rangefinder przyjmuje gniazdo zewnętrzne, z zewnętrznym interfejsem mocy i funkcją komunikacji danych zewnętrznego gniazda 1.25 mm odstępów 8-rdzeniowych. Konkretne piny pokazano w poniższej tabeli:

szpilka	Definicja	Funkcjonować	Kolor przewodu	Uwagi
1	T+	Sygnał komunikacyjny	czerwony	Podłączony do PC RX+
2	T-	Sygnał komunikacyjny	czarny	Podłączony do PC Rx-
3	R-	Sygnał komunikacyjny	żółty	Podłączony do PC TX-
4	R+	Sygnał komunikacyjny	zielony	Podłączony do PC TX+
5	GND	Miejsce komunikacyjne	niebieski
6	GND	Zasilacz	biały
7	+8v/1a	Całkowity zasilanie	pomarańczowy	Przeplatać
8	+8v/1a	Całkowity zasilanie	brązowy	Przeplatać

Rozmiar modułu Rangefinder

Scenariusz aplikacji

Jioptics 1535 Nm 16 km moduły laserowe w zakresie zasięgu są szeroko stosowane w scenach wojskowych lub cywilnych (bezzałogowe pojazdy powietrzne, strąki fotoelektryczne, sprzęt do obrazowania termicznego itp.). W najtrudniejszym środowisku wysoka wydajność i wysoka niezawodność odgrywają ważną rolę. Solidne rozwiązanie wzmacniające twój produkt do przekraczania jego limitów.
