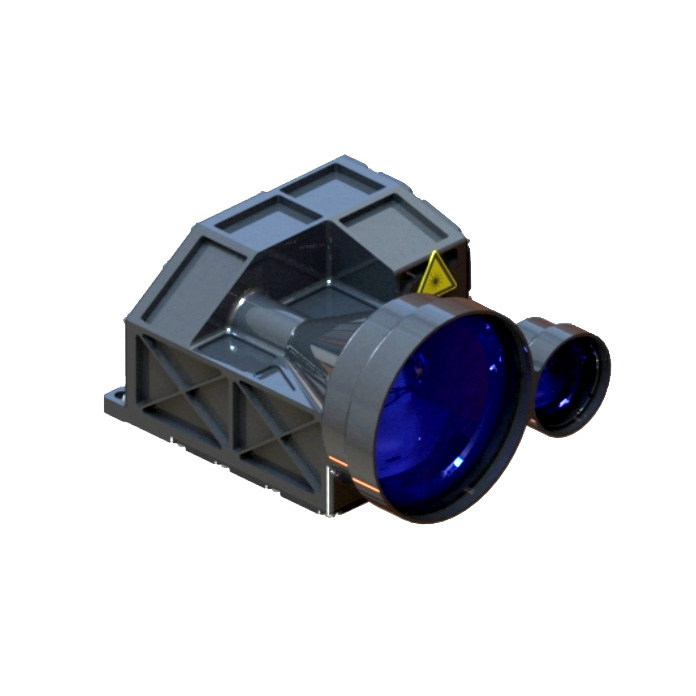

Moduł RangeFinder o 20 km

STA-D2025Y 20 km moduł Rangefinder przyjmuje moduł lasera szklanego Erbi Erbi Erbi, opracowany niezależnie przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości pomiaru i bezpieczeństwa człowieka.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: 20000 m (pojazd) 23000 m (budynek biały) 25000 (typowy cel)
Dokładność w zakresie ± 3m
Dokładność pomiaru ≥ 98%
Waga ≤640g

Funkcje modułu RangeFinder 20 km

1. Zintegrowana konstrukcja całej struktury, odporności na wstrząsy i wibracje, obwód przyjmuje konstrukcję uszczelniającą w obszarze, projekt izolacji mocy, silna kompatybilność elektromagnetyczna, wysoka niezawodność i silna zdolność adaptacji środowiska;
2. Ścieżka światła jest w pełni uszczelniona, odporna i wodoodporna konstrukcja pary, cały proces produkcji środowiska ultra czyszczenia można zastosować do złożonego środowiska, niskie wymagania dotyczące środowiska instalacyjnego, silna zdolność adaptacyjna;
3. Wewnętrzny interfejs obwodu przyjmuje proces bezpośredniego połączenia z przewodem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i pary wodnej złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu dla modułu laserowego STA-D2025X

Przedmiot	Indeks
Model	STA-D2025Y
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	300m-25000m
Zdolność w zakresie	25000 m	Typowy cel, widoczność ≥ 25 km
	23000 m	Duży cel, widoczność ≥ 25 km
	20000m	Widoczność ≥ 25 km, cel z 0,3 współczynnika odbicia dla pojazdów 2,3 m × 4,6 m
Interfejs komunikacyjny	Rs422
Wilgotność	≤ 80%
Dokładność w zakresie	± 3m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤50 m
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	1 czas, 1 Hz, 5 Hz
Rozmiar	≤144 mm × 108 mm × 75 mm
Woltaż	22 V ～ 34 V.
Zużycie energii	Średnie zużycie energii: ≤ 10 W
Zużycie energii w trybie gotowości	≤3 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤640g
