Moduł wyszukiwania zasięgu 3 km

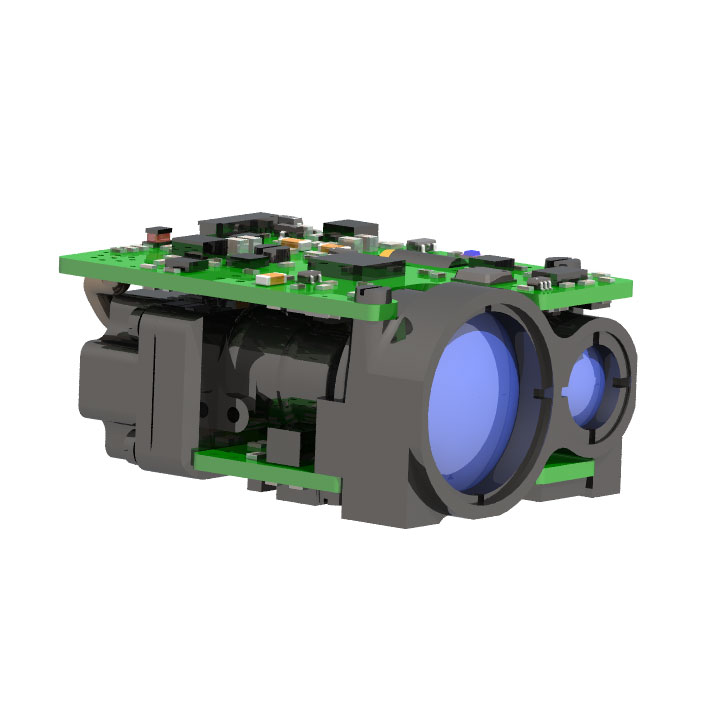

Moduł wyszukiwania zasięgu STA-D0306X 3 km przyjmuje bezpieczny eye szklany moduł laserowy Erbi Erbi opracowany przez Jioptics, który ma charakterystykę niskiego zużycia energii, małego rozmiaru, wysokiego precyzji i bezpieczeństwa wzroku.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: 3000 m (pojazd 2,3 x 2,3 m) 6000 m (typowy duży cel)
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤ 58 g

Funkcje modułu wyszukiwania zasięgu 3 km

1. Przyjęcie samozwańczego lasera szklanego Erbium 1535 Nm, zintegrowana konstrukcja konstrukcyjna i wielopunktowa metoda instalacji uszczelnienia na twarzy przedniej części, silna zdolność przeciw nie do zagrania, wysoka trwałość, długa żywotność i bezpieczeństwo oczu;
2. Małe pole widzenia, technologia projektowania optycznego bez termicznego, o dobrej zdolności tłumienia szumu światła i szerokiej temperatury.
3. Wewnętrzny interfejs obwodu przyjmuje proces bezpośredniego połączenia z drutem spawalniczym, który jest twardy i niezawodny, i może unikać zwarć lub słabego kontaktu spowodowanego przez luźne złącza, utlenianie i pary wodne, poprawa niezawodności produktu i żywotność usług.

Wskaźnik wydajności modułu wyszukiwania zasięgu 3 km

Przedmiot	Indeks
Model	STA-D0306X
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	15-6000 m
Zdolność w zakresie	6000m	Typowy duży cel, widoczność ≥ 16 km
	3000m	Widoczność ≥ 8 km, cel z 0,3 odbiciem dla pojazdów 2,3 m × 2,3 m
Interfejs komunikacyjny	RS422/TTL
Wilgotność	≤ 60%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	1 czas, 1 Hz, 5 Hz, 10 Hz
Rozmiar	≤50 mm × 36,5 mm × 24 mm
Woltaż	4,8 V ～ 8,5 V / 10 V ～ 14 V （2 Opcje 1）
Zużycie energii	Średnie zużycie energii: ≤ 2 W
Zużycie energii w trybie gotowości	≤0,5 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤58 g

Interfejs instalacyjny struktury

Funkcja modułu wyszukiwania zasięgu 3 km

● Funkcja laserowa;
● Funkcja zbierania mocy i temperatury;
● Funkcja bramkowania odległości;
● Pierwsza i ostatnia funkcja docelowa;
● Funkcja samokontroli;

Interfejs elektryczny

Test łączenia krzyżowego między górnym końcem komputera a złączem DF52-10P-0,8C końca końca Rangefinder jest realizowany przez złącze DF52-10S-0,8H. Definicja PIN zasilacza i portu komunikacyjnego końca Rangefinder jest pokazana w poniższej tabeli (odbieranie i wysyłanie względem RangeFinder), a pozycja PIN połączenia złącza 1 pokazano na poniższym rysunku.

PIN Definicja portu zasilacza i komunikacji na końcu Rangefinder

Szpilka	Etykieta	Definicja cech elektrycznych	Notatki
P-1	Vin+	Dodatni biegun zasilacza wejściowego	Zasilacz LRF
P-2	Vin-	Wejście mocy ujemny
P-3	Com	Wejście mocy ujemny
P-4	Com	Wejście mocy ujemny
P-5	RS422_TXD+	Port wyjściowy sygnału	Odszkodźnik zasięgu na górnym komputerze
P-6	Rs422_txd-	Port wyjściowy sygnału	Odszkodźnik zasięgu na górnym komputerze
P-7	Rs422_txd-	Port wejściowy sygnału	Górny komputer do Rangefinder
P-8	RS422_TXD+	Port wejściowy sygnału	Górny komputer do Rangefinder
P-9	Ttl_rxd	Port wejściowy sygnału	3,3 V TTL
P-10	Ttl_txd	Port wyjściowy sygnału	3,3 V TTL
