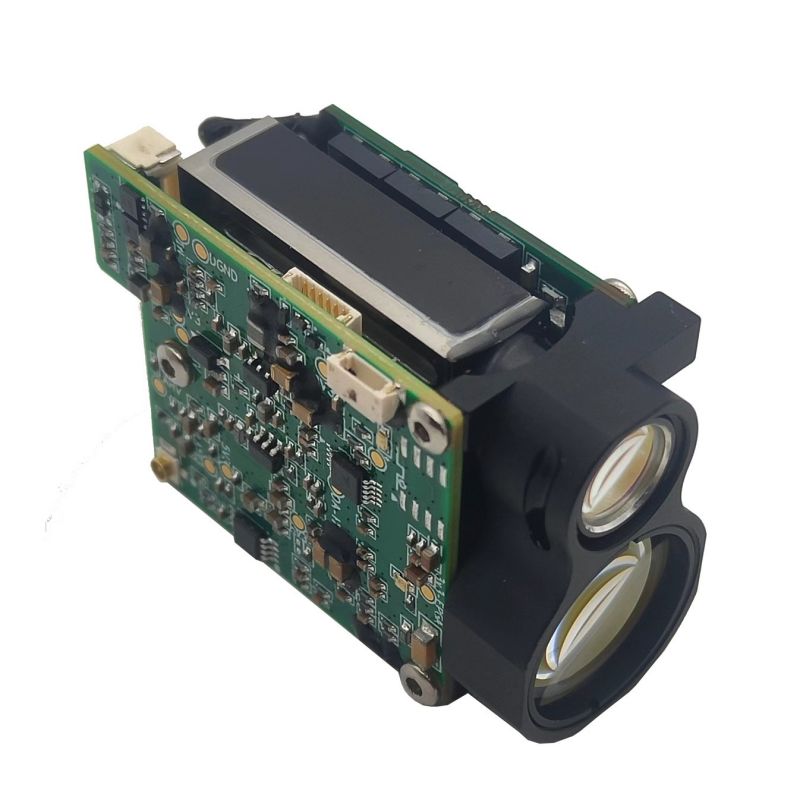

Moduł 3 km Rangefinder

Ten 3 -kilometrowy moduł Rangefinder wykorzystuje 1535 nm szklany laser Erbium jako źródło światła, z cechami małej objętości, wysokiej integracji, lekkiej, pomiarowej odległości, silnej zdolności przenikania mgły itp.

Wyślij zapytanie

Opis produktu

Jako profesjonalny producent chcielibyśmy zapewnić 3 km moduł Rangefinder. Zaoferujemy Ci usługę po sprzedaży i terminową dostawę.

Parametr wydajności

Numer	Nazwa projektu	Wskaźnik wydajności
1	Poziom bezpieczeństwa wzroku człowieka	Klasa 1/1M
2	Długość fali laserowej	1535 ± 5 nm
3	Kąt rozbieżności laserowej	0,6 MRAD
4	Odbieraj kaliber	Φ16,5 mm
5	Odbieraj kątki pola widzenia	~ 4,9 MRAD / 0,3 °
6	Maksymalny zakres	Typowy cel	7000m
	Pomiar zakresu (30% współczynnik odbicia, widoczność 8 km)	budynek	≥4000 m ；
		Pojazd (2,3 × 2,3 m)	≥3000 m ；
		Osoba (1,7 × 0,5 m)	≥2000 m ；
		UV (0,3 × 0,2 m) 1	≥1000 m ；
7	Minimalny zasięg	20m
8	Dokładność w zakresie	± 1m
9	Częstotliwość pomiaru	1 ~ 10 Hz
10	Rozdzielczość zasięgu	≤20 m
11	Rozdzielczość kątowa	≤1 mil
12	Wskaźnik dokładności	≥98%
13	Fałszywa szybkość alarmu	≤1%
14	Wykrywanie wielu celów	3 (maksymalna liczba)
15	Interfejs danych	UART （TTL_3.3V）
16	Napięcie serwisowe	DC 4,5 ~ 16 cali
17	Zużycie energii w trybie gotowości	≤1 MW
18	Średnie zużycie energii	≤2,5W@10Hz
19	Szczytowe zużycie energii	≤7 W przy 12 V.
20	waga	32 ± 1 g
21	Wymiary (LWH)	48 × 30,5 × 21 mm
22	temperatura pracy	-40 ~ +70 ℃
23	temperatura przechowywania	-55 ~ +75 ℃
24	bicz	1600G, 1 ms
25	wibrować	5 ~ 50 ~ 5 Hz, 1 x zakres częstotliwości / min, 2,5 g
26	Tuty temperaturowe	+70 ℃、 -50 ℃
27	niezawodność	MTBF≥1500H
28	funkcjonować	Pierwszy i ostatni cel / wielokrotne docelowe / podanie odległości / Zewnętrzna kontrola mocy / liczba kumulatywna laserowa
29	czas odpowiedzi	≤950 ms ；

5 Interfejs użytkownika

5.1 Interfejs elektryczny
Interfejs elektryczny użytkownika: UART (TTL_3.3V)
Model złącza: złącze ChangJiang: A1257WR-S-6P, konkretna definicja pokazano w poniższej tabeli:

szpilka	definicja	wyjaśnić
1	Moc jest	Zasilacz, 4,5 ~ 16 V.
2	Moc ujemna	Zasilacz, ziemia
3	Power_on	Przełącznik zasilania modułu, poziom TTL_3.3V; Moduł otwarty (> 2,7 V) i moduł zamknięty (<0,3 V);
4	Uart_tx	Nadajnik portu szeregowego, poziom TTL_3.3v
5	Uart_rx	Zakończenie portu szeregowego, z poziomem TTL_3.3V
6	GND	Smyczkowy
