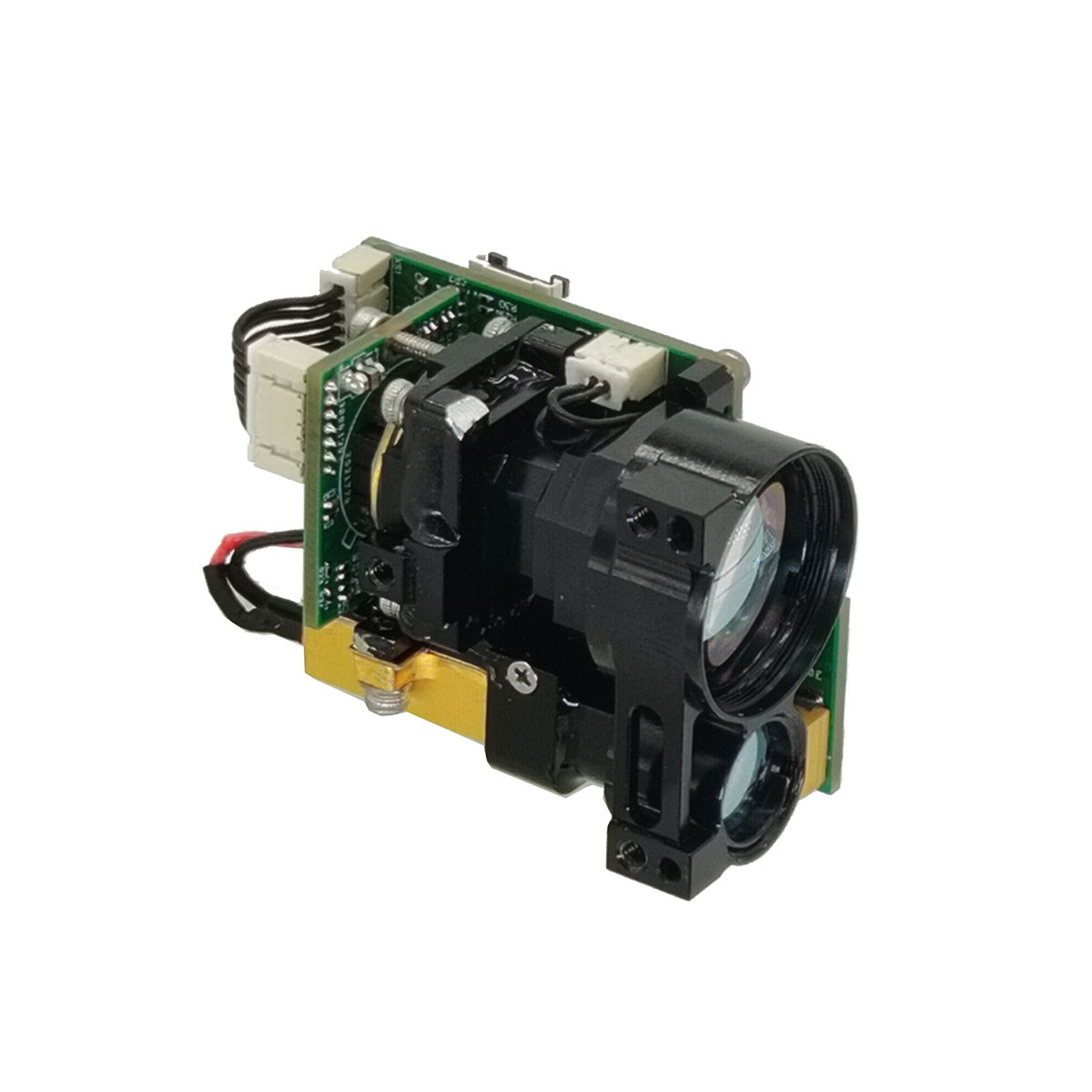

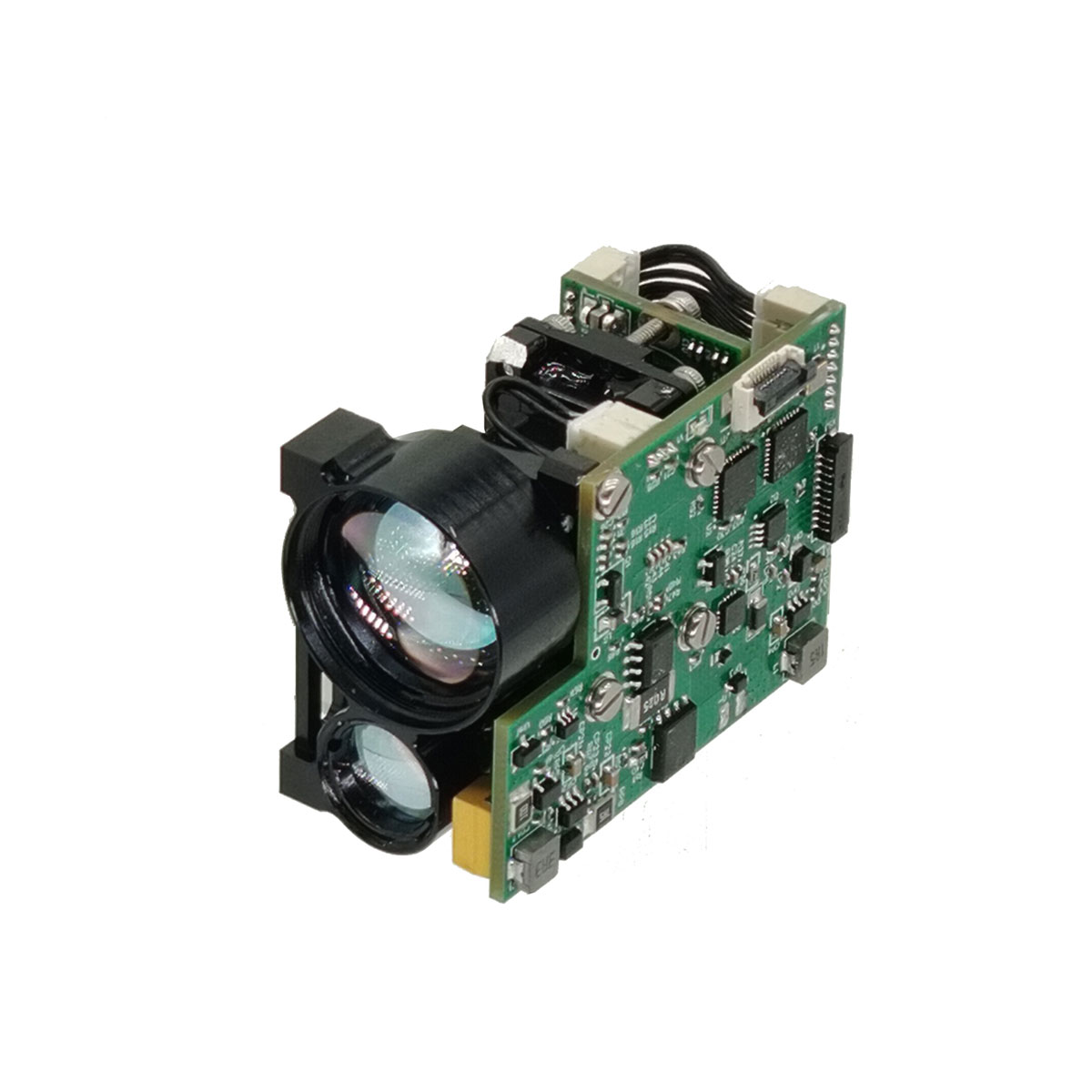

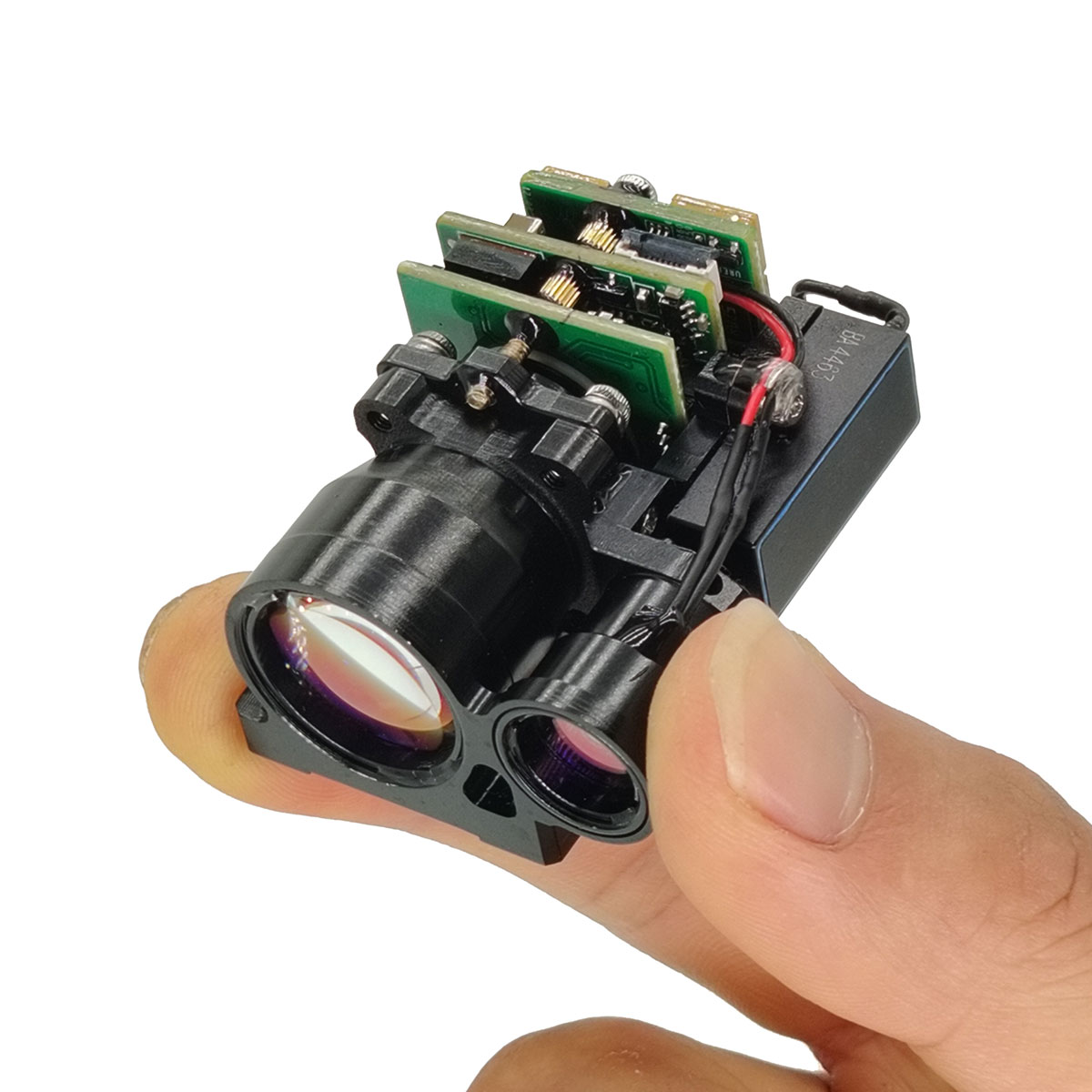

4 km moduł laserowy Rangefinder dla UAV POD

STA-H0407X 4 km moduł zasięgu laserowego dla UAV POD przyjmuje samodzielnie opracowany komponent laserowy szklanego Erbium Erbium, który ma cechy dalekiego zasięgu, niskiego zużycia energii, małego rozmiaru i bezpieczeństwa oczu ludzkiego.

Model:STA-H0407X

Wyślij zapytanie

Opis produktu

Wydajność zakresu: 4000 m (cele 2,3 x 2,3 m), 7000 m (maksymalny zakres)
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤ 57 g

4 km moduł laserowy Rangefinder dla funkcji technicznych UAV

1. Zintegrowana konfiguracyjna konfiguracja i czołowa instalacja uszczelniania wielopunktowa, silna zdolność przeciw nierównoważeniu, wysoka trwałość, długa żywotność, bezpieczeństwo wzroku;
2. Korzystanie z nietermicznej technologii projektowania optycznego, o dobrej zdolności tłumienia szumu optycznego, wydajności w zakresie bliskiej odległości oraz wydajności optycznej o wysokiej i niskiej temperaturze;
3. Interfejs wewnętrzny obwodu przyjmuje proces bezpośredniego połączenia z drutem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i pary wodnej złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu

Przedmiot	Indeks
Model	STA-H0407X
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	20-7000m
Wydajność zasięgu	7000m	Maksymalny zakres
	5500m	Duży cel, współczynnik odbicia: 60%, widoczność obserwatora 15 km
	4000 m	2,3 × 2,3 m wielkość docelowa, współczynnik odbicia: 30%, widoczność obserwatora 10 km
	1800m	Rozmiar docelowy 1 × 1 m, współczynnik odbicia: 10%, widoczność obserwatora 10 km
Interfejs komunikacyjny	RS422 / TTL (możliwe do dostosowywania)
Wilgotność	≤ 60%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	1 ~ 10 Hz
Rozmiar	≤48,5 mm × 36 mm × 26 mm
Woltaż	5v
Zużycie energii	STANDBY Zużycie energii ≤1 W. Znamionowe zużycie energii ≤1,6 W. Szczytowe zużycie energii ≤4 W
Temperatura pracy	-40 ℃～+70 ℃
Temperatura przechowywania	-50 ℃～+75 ℃
Waga	≤57 g

Zastosowania do modułu laserowego STA-H0407X

Obrazowanie termiczne, widzenie w nocy i inne ręczne urządzenia mobilne
Systemy obserwacji i nadzoru granicznego
Zestawy czujników dla kapsułek UAV i UGV

Tryb w zakresie i czas

a) Pojedynczy maksymalny czas ciągłego: ≥35 min;
B) Maksymalny czas przedziału ponownie ciągłego pomiaru odległości: ≤15s.
Stabilność osi optycznej laserowej ≤ 0,1 MRAD (pełny zakres temperatur);
Nierównoległość osi optycznej laserowej do odniesienia instalacji ≤0,25 MRAD;

Interfejs instalacyjny struktury

Interfejs elektryczny

Interfejs komunikacyjny RS422/TTL Komunikacja;
Szybkość transmisji: 115200;
Bity danych: 8;
Rozpocznij bit: 1;
Stop bit: 1;
Bit parytetu: Brak;
b) Złącze zewnętrzne;
Górna strona komputera realizuje test łącza krzyżowego z złączem DF52-10S-0,8 po stronie Rangefinder przez złącze DF52-10P-0,8C.

Tabela 1 PIN Definicje

Szpilka	Stopień	Definicja charakterystyki elektrycznej	Uwagi
P-1	Vin+	Moc wejściowa dodatnia	Zasilacz
P-2	VTN+	Moc wejściowa dodatnia
P-3	Com	Moc wejściowa ujemna
P-4	Com	Moc wejściowa ujemna
P-5	RS422_TXD+	Port wyjściowy sygnału	Od RangeFinder do komputera hosta
P-6	Rs422_txd-	Port wyjściowy sygnału	Od RangeFinder do komputera hosta
P-7	Rs422_rxd-	Port wejściowy sygnału	Od komputera hosta do Rangefinder
P-8	RS422_RXD+	Port wejściowy sygnału	Od komputera hosta do Rangefinder
P-9	Sędzia	Podstawa komunikacyjna
P-10	SWINK	Port zegara
