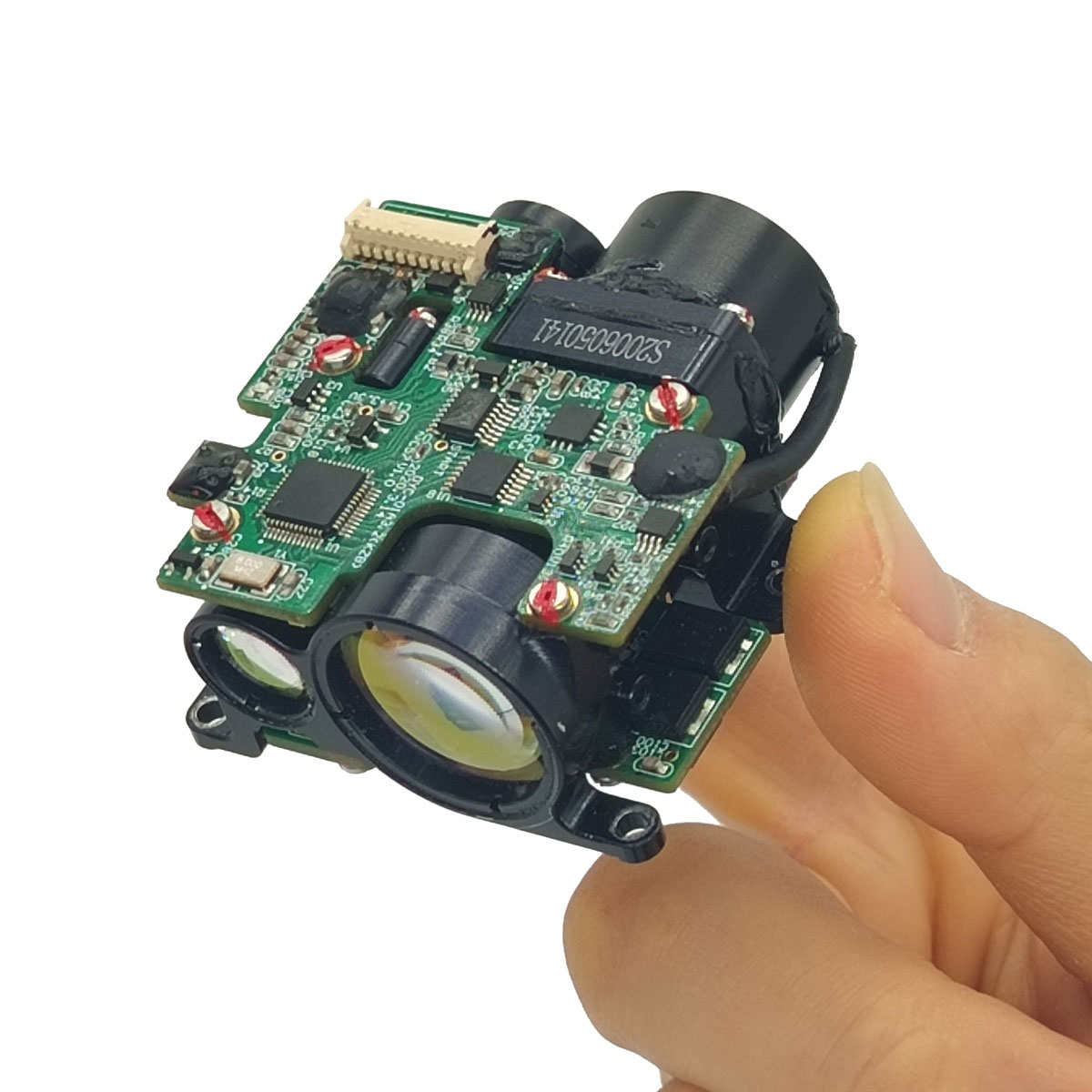

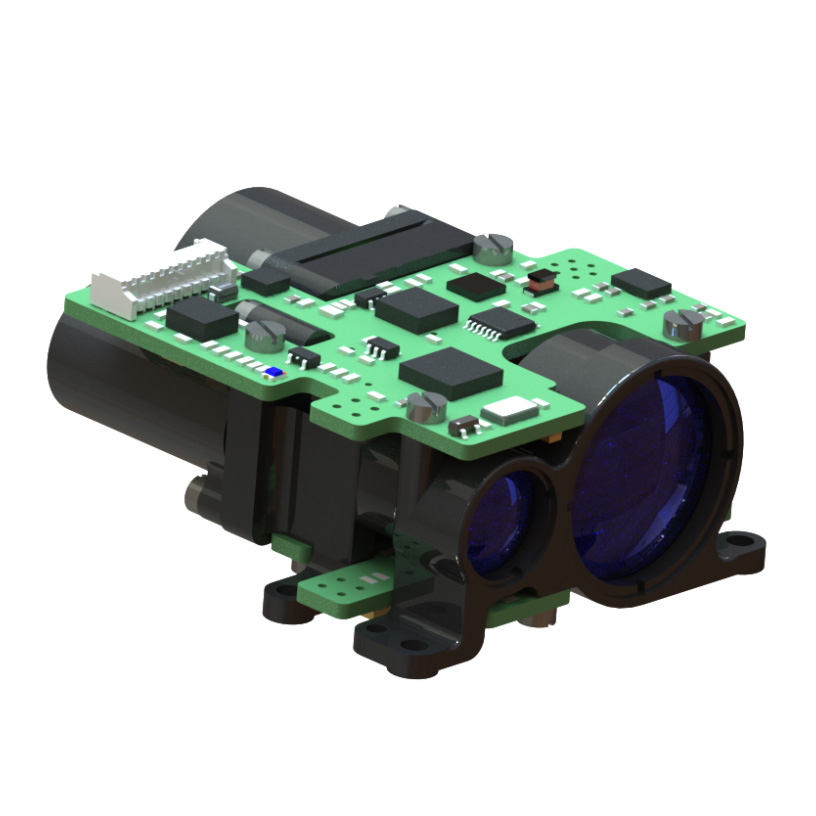

Moduł wyszukiwania zasięgu 4 km

Moduł wyszukiwania zasięgu STA0407x 4 km przyjmuje moduł laserowy eye eye eye o wysokości 1535 nm niezależnie opracowany przez Jioptics, który ma charakterystykę niskiego zużycia energii, małego rozmiaru, wysokiego precyzji i bezpieczeństwa wzroku.

Wyślij zapytanie

Opis produktu

Maksymalny zakres pomiaru: 4000 m (pojazd 2,3 x 2,3 m) 7000 m (biała ściana)
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤ 75 g

Funkcje modułu wyszukiwania zasięgu 4 km

1. Zintegrowana konfiguracyjna konfiguracja i czołowa instalacja uszczelniania wielopunktowa, silna zdolność przeciw nierównoważeniu, wysoka trwałość, długa żywotność, bezpieczeństwo wzroku;
2. Korzystanie z nietermicznej technologii projektowania optycznego, o dobrej zdolności tłumienia szumu optycznego, wydajności w zakresie bliskiej odległości oraz wydajności optycznej o wysokiej i niskiej temperaturze;
3. Interfejs wewnętrzny obwodu przyjmuje proces bezpośredniego połączenia z drutem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i pary wodnej złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu dla modułu laserowego STA-D0407X

Przedmiot	Indeks
Model	Stag407X
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	50-7000m
Zdolność w zakresie	7000m	Duży cel, widoczność ≥ 16 km
	4000 m	Widoczność ≥ 8 km, cel z 0,3 odbiciem dla pojazdów 2,3 m × 4,6 m
Interfejs komunikacyjny	Rs422
Wilgotność	≤ 60%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	1 czas, 1 Hz, 5 Hz, (10 Hz Selectable)
Rozmiar	≤57 mm × 50 mm × 30 mm
Woltaż	10 V ～ 14 V.
Zużycie energii	Średnie zużycie energii: ≤ 3 W
Zużycie energii w trybie gotowości	≤1 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-50 ℃～+70 ℃
Waga	≤75 g

Interfejs instalacji struktury dla modułu laserowego STA-D0407X

Czujnik pomiaru interfejsu elektrycznego

Wymagania dotyczące interfejsu elektrycznego są następujące:
Napięcie zasilania: 10 V ~ 14 V;
Średnie zużycie energii: ≤ 3 W;
Zużycie energii w trybie gotowości: ≤ 1W;
Górny koniec komputera jest usieciowany z końcem Rangefinder przez 10-pin złącza o odstępie 1,25 mm. Definicja PIN portu zasilacza i komunikacji na końcu Rangefinder pokazano w poniższej tabeli (odbieranie i wysyłanie są względne do RangeFinder), a pozycję pin 1 złącza pokazano na poniższym rysunku.

PIN Definicja portu zasilacza i komunikacji na końcu Rangefinder

Szpilka	Etykieta	Definicja cech elektrycznych	Notatki
P-1	Vin+	Dodatni biegun zasilacza wejściowego	Zasilacz górnego komputera
P-2	Vin-	Wejście mocy ujemny	Zasilacz górnego komputera
P-3	NC	NC
P-4	RS422_TXD+	Port wyjściowy sygnału	Maszyna pomiaru odległości do górnego komputera
P-5	Rs422_txd-	Port wyjściowy sygnału	Maszyna pomiaru odległości do górnego komputera
P-6	Rs422_txd-	Port wejściowy sygnału	Komputer górny do maszyny pomiarowy odległości
P-7	RS422_TXD+	Port wejściowy sygnału	Komputer górny do maszyny pomiarowy odległości
P-8	RS422_GND	RS422 Drut uziemienia
P-9	Sędzia	Port danych	Wewnętrzne użycie debugowania
P-10	SWINK	Port zegara	Wewnętrzne użycie debugowania
