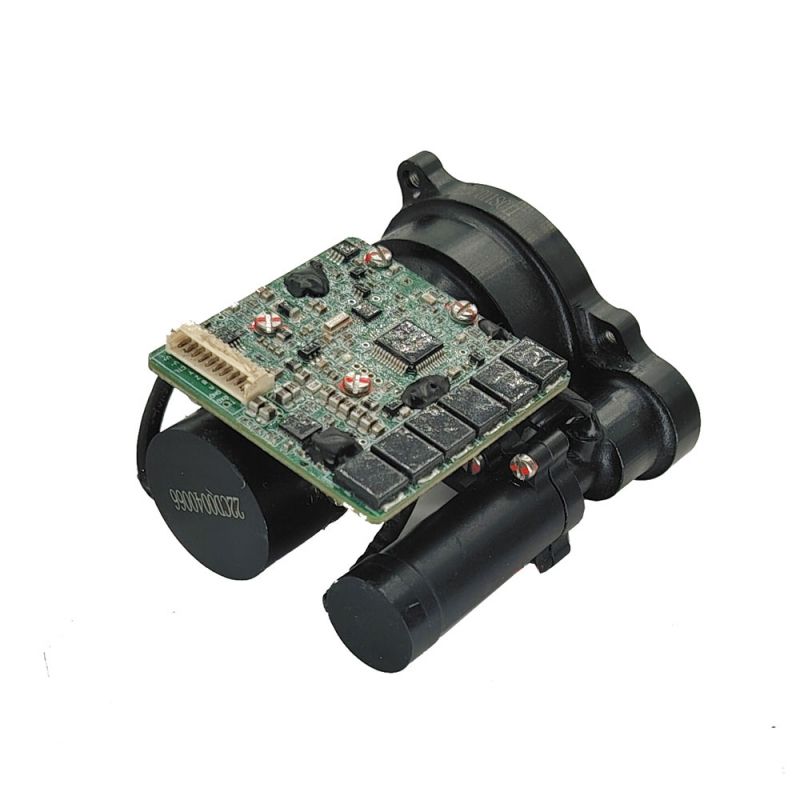

Moduł wyszukiwania zasięgu 9 km

STA-D0912Y 9 km moduł wyszukiwania zasięgu przyjmuje moduł lasera szklanego 1535 nm niezależnie opracowany przez Jioptics, który ma charakterystykę niskiego zużycia energii, zwartej struktury, wysokiej precyzji, długiej odległości i bezpieczeństwa ludzkiego oczu.

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

Maksymalny zakres pomiaru: 9000 m (pojazd) 12000 m (ściana)
Dokładność w zakresie ± 1m
Dokładność pomiaru ≥ 98%
Waga ≤102 g

Funkcje modułu wyszukiwania zasięgu 9 km

1. Zintegrowana konstrukcja całej struktury, odporność na wstrząsy, odporność na wibracje, wysoka niezawodność, silna zdolność adaptacyjna środowiskowa;
2. Zastosowanie unikalnej zintegrowanej konfiguracji laserowej Erbium Glass Configuration i końcowej instalacji uszczelnienia, wysoka trwałość, długa żywotność, bezpieczeństwo wzroku;
3. Wewnętrzne interfejsy obwodu przyjmują proces bezpośredniego połączenia z drutem spawalniczym, który jest twardy i niezawodny, który może uniknąć zwarcia lub słabego styku spowodowanego rozluźnieniem, utlenianiem i wodą złącza oraz poprawić niezawodność i żywotność produktu.

Indeks wydajności produktu

Przedmiot	Indeks
Model	STA-D0912Y
Długość fali operacyjnej	1535 nm ± 10 nm
Zakres	80m-12000m
Zdolność w zakresie	16000 m	Typowy cel, widoczność ≥ 25 km
	12000 m	Duży cel, widoczność ≥ 25 km
	9000 m	Widoczność ≥ 25 km, cel z 0,3 współczynnika odbicia dla pojazdów 2,3 m × 4,6 m
Wilgotność	≤ 80%
Dokładność w zakresie	± 1m
Wskaźnik dokładności	≥98%
Rozdzielczość zasięgu	≤50 m
Kąt rozbieżności	≤0,5 Mrad
Częstotliwość w zakresie	Raz 1 Hz, 5 Hz
Rozmiar	≤66 mm × 59 mm × 42 mm
Woltaż	5v ～ 14v
Zużycie energii	Średnie zużycie energii: ≤ 3 W
Zużycie energii w trybie gotowości	≤0,01 W.
Temperatura pracy	-40 ℃～+60 ℃
Temperatura przechowywania	-55 ℃～+70 ℃
Waga	≤102 g

Interfejs instalacyjny struktury

Interfejs elektryczny

Górny koniec komputera realizuje test sieciowy z Rangefinder przez złącze 10pin. Definicja PIN zasilacza i portu komunikacyjnego na końcu Rangefinder pokazano w poniższej tabeli, a położenie PIN połączenia złącza 1 pokazano na poniższym rysunku.

PIN Definicja portu zasilacza i komunikacji na końcu Rangefinder

Numer pin	Numer	Definicja cech elektrycznych	Notatki
P-1	Vin+	Moc wejściowa dodatnia	Zasilacz
P-2	Com	Ujemny biegun mocy wejściowej	Zasilacz
P-3	Power_ctl	Port sterowania o niskiej mocy	Zawieszony lub wysoki (3 V ~ 9 V)
P-4	RS422_TXD+	Port wyjściowy sygnału	RangeFinder do komputera hosta
P-5	Rs422_txd-	Port wyjściowy sygnału	RangeFinder do komputera hosta
P-6	Rs422_txd-	Port wejściowy sygnału	Górny komputer do Rangefinder
P-7	RS422_TXD+	Port wejściowy sygnału	Górny komputer do Rangefinder
P-8	GND	Drut uziemienia komunikacji	Drut uziemienia komunikacji
P-9	Ttl_rxd	Port wejściowy sygnału	3,3 V TTL
P-10	Ttl_txd	Port wyjściowy sygnału	3,3 V TTL

Połączenie złącza 1 pozycja

Oprogramowanie
Dane

Transmisja danych między RangeFinder a górnym komputerem obejmuje następujące treści:
● Polecenie sterowania: w tym pojedyncze, instrukcje dotyczące 1 Hz, instrukcje dotyczące prędkości 5 Hz, instrukcja zapytania itp.;
● Dane zwrotne: w tym informacje o odległości, temperatura otoczenia, status Rangefinder itp.
Wymiana danych między RangeFinder a górnym komputerem przyjmuje RS422/TTL (dwukierowy 1), a jej charakterystyki są następujące:
● Wskaźnik transmisji: 38400 (fabrycznie)/9600/57600/115200;
● Struktura bajtów: niski porządek z przodu, wysoka kolejność z tyłu;
● Kompozycja bajtów: 1-bitowy bit startowy, 8-bitowy bit danych, bez kontroli, 1-bitowy bit stop.

Informacja

Format informacji o poleceniu sterowania pokazano w poniższej tabeli.

Informacje o kontroli polecenia otrzymane przez RangeFinder

Bajt	Zilustrować	Dane bajtów (słowa poleceń, dane, sprawdź bity)	Notatki
1	Nagłówek ramy	0x55
2-5		1 Dystans: 0xf2 0x00 0x00 0xf2	Dane zwrotne są pokazane w poniższej tabeli
		1 Hz Dystans: 0xf3 0x01 0x00 0xf2
		5Hz Dystans: 0xf3 0x02 0x00 0xf1
		Zatrzymaj się: 0xf3 0x00 0x00 0xf3
		Ustawienie stawki BAUD: 0xf6 _0xxx	____ Ustaw wskaźnik BAUD/100 (reprezentacja szesnastkowa), gdzie 0xxx to XOR 2-4 bajtów
		Polecenie samooceny: 0xf0 0x00 0x00 0xf0	Dane zwrotne są pokazane w poniższej tabeli
		Instrukcja zapytania: 0xf8 0x00 0x00 0xf8	Dane zwrotne są pokazane w poniższej tabeli
		Ustawienie wartości bramkowania: 0xf4 ___ ___ 0xxx	___ IS SET STROBE WARTOŚĆ (reprezentacja szesnastkowa), a 0xxx to wyłączne lub 2 do 4 bajtów.
6	Koniec ramki	0!

Dane zwrotne z SangeFinder są podzielone na regularne dane i dane autotestowe.
● Regularne dane: w tym liczba celów, odległość pomiaru, status RangeFinder itp. Zobacz tabelę poniżej.
● Dane dotyczące zapytania: w tym temperatura otoczenia, status Rangefinder itp. Zobacz tabelę poniżej.

Dane konwencjonalne zwrócone przez maszyny pomiarowe odległości

Bajt	Zilustrować	Wartość bajtów (szesnastka)
1	Chodnikowiec	0!
2	Liczba celów
3	Wysoki bajt informacji o pierwszej odległości docelowej
4	Niski bajt informacji o pierwszej odległości docelowej
5	Pierwsze informacje o odległości docelowej cyfry dziesiętne	Dwa miejsca po przecinku po punkcie dziesiętnym
6	Wysoka bajt informacji o odległości końcowej
7	Niski bajt Informacje o odległości końcowej
8	Ostatnie informacje o odległości docelowej cyfry dziesiętne	Dwa miejsca po przecinku po punkcie dziesiętnym
9	Bajt statusu	Word statusu, patrz tabela poniżej
10 ~ 13	Liczba wyjścia światła
14	Sprawdź słowo	Bajty 2-13 xor
15	Koniec ramki	0x55

Znaczenie słowa statusu

Numer seryjny	BYTE 9	Znaczenie
1	0xf2	1 rozmiar
2	0xf3	1 Hz Dystrybowanie
3	0xf4	5 Hz
4	0xf5	Przestań

Dane dotyczące zapytania przesłane przez Rangefinder

Bajt	Zilustrować	Wartość bajtów (szesnastka)
1	Nagłówek ramy	0xcc
2	Standby	Standby
3	Bajt temperatury otoczenia	8-bitowa liczba podpisana, jednostka: ℃
4	Bajt Informacje o autostlecie	0x 00 wskazuje wartość domyślną zapytania 0x 03 wskazuje, że światło samozadowolenia jest normalne 0xff wskazuje nieprawidłowe światło samooceny
5	Bajt statusu pracy o wysokiej intensywności	1: Bit flagi trybu działania normalnego 0: Bit flagi trybu roboczego o wysokiej intensywności
6	Odległość stroboskopowa wartość bajtu	Reprezentacja szesnastkowa
7	Niski bajt wartości bramkowania odległości	Reprezentacja szesnastkowa
8	BAUD ODZIAŁA WYSOKI BYTE	Reprezentacja szesnastkowa, wskaźnik BAUD to dane o pętli * 100
9	BAUD Wskaźnik niski bajt
10	Liczba światła ma 8 bitów wysokości	Reprezentacja szesnastkowa
11	Liczba światła ma 8 bitów wysokości
12	Liczba światła o niskich 8 bitach
13	Liczba światła o niskich 8 bitach
14	Sprawdź słowo	Bajty 2-13 xor
15	Koniec ramki	0x55

Ustawienia stawki BAUD

Metoda działania ustawiania prędkości BAUD:
A.Send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" Polecenie do wyszukiwania zasięgu laserowego, i .e. Ustaw szybkość BAUD na 9600 b / s; Zwraca Rangefinder „CC 01 19 00 01 00 00 00 60 00 00 00 79 55”, „0x 00 0x 60” wskazuje, że bieżąca szybkość transmisji została ustawiona na 9600 b / s;

B.Send "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Polecenie do laserowego Rangefinder, i .e. Ustaw szybkość transmisji na 38400 b / s; Zwraca Rangefinder „CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55”, a „0x 01 0x 80” wskazuje, że obecna szybkość transmisji została ustawiona na 38400 B / s;

C.Send "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" Polecenie do zasięgu lasera, to znaczy ustawiaj szybkość transmisji na 57600 b / s; Rangefinder wysyła „CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55”, a „0x 02 0x 40” wskazuje, że obecna szybkość transakcji została ustawiona na 57600 B / s;

D.Send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Polecenie do laserowego Rangefinder, i .e. Ustaw wskaźnik BAUD na 115200 b / s; Zwraca Rangefinder „CC 01 19 00 01 00 04 80 00 00 00 9D 55”, „0x 04 0x 80” wskazuje, że obecna szybkość transmisji została ustawiona na 115200 mld.
