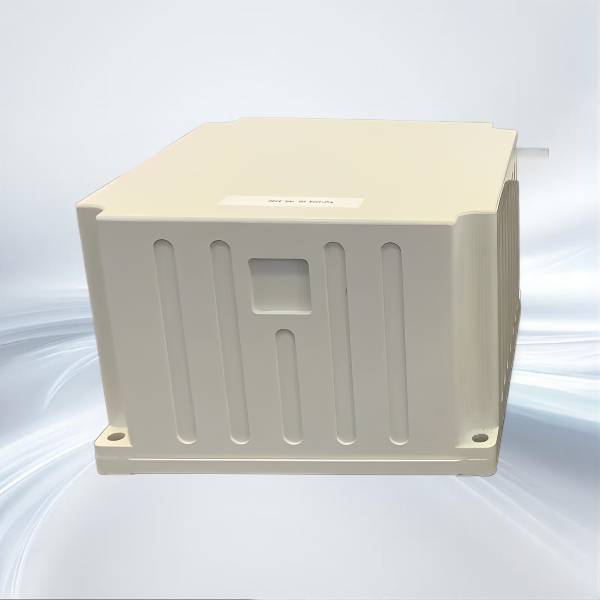

Światłowodowy żyroskopowy akcelerometr przeciwmgielny i system nawigacji Gnss
Zintegrowany system nawigacji z żyroskopem światłowodowym JIO-D300S oparty jest na ekonomicznym żyroskopie światłowodowym z zamkniętą pętlą, akcelerometrze i wysokiej klasy płycie odbiorczej GNSS, poprzez implementację algorytmu fuzji wielu czujników i rozwiązania nawigacyjnego w celu zaspokojenia potrzeb średnich i wysokich -precyzyjne mobilne systemy pomiarowe, duże UAV itp. Obszar zastosowań wymaga dokładnego pomiaru położenia, kursu i informacji o pozycji. Zapraszamy do zakupu akcelerometru światłowodowego żyroskopu przeciwmgielnego i systemu nawigacji Gnss od nas.
Model:JIO-D300S
Wyślij zapytanie Pobierz plik PDF
Opis produktu
Akcelerometr mgły z żyroskopem światłowodowym i funkcje systemu nawigacji Gnss
Zintegrowany system nawigacji z żyroskopem światłowodowym JIO-D300S oparty jest na ekonomicznym żyroskopie światłowodowym z zamkniętą pętlą, akcelerometrze i wysokiej klasy płycie odbiorczej GNSS, poprzez implementację algorytmu fuzji wielu czujników i rozwiązania nawigacyjnego w celu zaspokojenia potrzeb średnich i wysokich -precyzyjne mobilne systemy pomiarowe, duże UAV itp. Obszar zastosowań wymaga dokładnego pomiaru położenia, kursu i informacji o pozycji.
Scenariusze aplikacji
System posiada połączony tryb nawigacji inercyjnej/satelitarnej oraz tryb czysto inercyjny.
satelity, które mogą być odbierane przez odbiornik GNSS w trybie nawigacji inercyjnej/zintegrowanej z satelitą informacje o położeniu satelity dla nawigacji łączonej; wyjściowa pozycja rozwiązania bezwładnościowego po utracie położenia prędkości sygnału, z dokładnością pozycjonowania na poziomie miernika w krótkim czasie.
Po uruchomieniu trybu czystej bezwładności ma funkcję dokładnego pomiaru położenia i może generować kołysanie i kurs, czysta bezwładność może statycznie szukać północy.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
satelity, które mogą być odbierane przez odbiornik GNSS w trybie nawigacji inercyjnej/zintegrowanej z satelitą informacje o położeniu satelity dla nawigacji łączonej; wyjściowa pozycja rozwiązania bezwładnościowego po utracie położenia prędkości sygnału, z dokładnością pozycjonowania na poziomie miernika w krótkim czasie.
Po uruchomieniu trybu czystej bezwładności ma funkcję dokładnego pomiaru położenia i może generować kołysanie i kurs, czysta bezwładność może statycznie szukać północy.
Instalacja żyroskopu światłowodowego JIOPTICS w celu zapewnienia łatwości integracji i elastyczności, a zestaw narzędzi naszych programistów do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, ale także zapewnia wysoką jakość działania spełniającą wymagania użytkowników końcowych.
Nasze Usługi
JIOPTICS to profesjonalny i sprawny zespół. Zapewnij usługi OEM/ODM, skontaktuj się z nami, aby dostosować swój ekskluzywny żyroskop światłowodowy
cechy produktu
- Dokładność pozycjonowania do poziomu centymetra
- Błąd pomiaru położenia lepszy niż 0,01°
- Zakres temperatur pracy: -40~60℃
- Środowisko wibracji: 20 ~ 2000 Hz, 3,03 g
- Bogate typy interfejsów, obsługujące RS232, RS422, CAN i inne standardowe interfejsy
- Średni czas między awariami do 30000h
- Błąd pomiaru położenia lepszy niż 0,01°
- Zakres temperatur pracy: -40~60℃
- Środowisko wibracji: 20 ~ 2000 Hz, 3,03 g
- Bogate typy interfejsów, obsługujące RS232, RS422, CAN i inne standardowe interfejsy
- Średni czas między awariami do 30000h
Parametry elektryczne
- Zasilanie: szerokie wejście napięciowe 12~36V
- Moc znamionowa: 24 W (maks.)
- Moc znamionowa: 24 W (maks.)
Wymiary mechaniczne
parametry techniczne
| Parametr |
Atrybuty |
Typowa wartość |
Jednostka |
| Dokładność pozycji |
Pojedynczy punkt (RMS) |
1.2 |
m |
| RTKï¼RMSï¼ |
2cm 1ppm |
|
|
| Przetwarzanie końcowe (RMS) |
1cm 1ppm |
|
|
| Utrata dokładności blokady (CEP) |
2nmâ |
|
|
| Kierunek (RMS) |
Połączona dokładność |
0,1â¡ |
º |
| Przetwarzanie końcowe |
0.01 |
º |
|
| Utrata dokładności utrzymania zamka |
0,02â |
º |
|
| Dokładność wyszukiwania na północ |
0,2¢ |
ºSecL |
|
| Postawa (RMS) |
Połączona dokładność |
0.01 |
º |
| Przetwarzanie końcowe |
0.006 |
º |
|
| Utrata dokładności utrzymania zamka |
0,02â |
º |
|
| Dokładność prędkości poziomej (RMS) |
|
0.05 |
SM |
| Dokładność pomiaru czasu |
|
20 |
ns |
| Częstotliwość wyjściowa danych |
|
200 € |
Hz |
| Żyroskop |
Zakres |
300 |
º/s |
| Zerowa stabilność stronniczości |
0,02⤠|
º/godz |
|
| Współczynnik skali |
50 |
ppm |
|
| Narożny losowy spacer |
0.005 |
º/¾ godz |
|
| Akcelerometr |
Zakres |
16 |
g |
|
|
Zerowa stabilność stronniczości |
50¤ |
μ g |
| Współczynnik skali |
50 |
ppm |
|
| Szybkość losowego spaceru |
0.01 |
m/s/âgodz |
Szybkość losowego spaceru
| Parametr |
Atrybuty |
Odniesienie |
Jednostka |
| Fizyczny rozmiar |
Rozmiar |
176,8 × 188,8 × 117 |
mm3 |
| Waga |
|
kg |
|
| Parametry elektryczne |
Napięcie znamionowe |
12~36 |
V |
| Moc znamionowa |
24 (stan ustalony) |
W |
|
| Pamięć |
Skryty |
|
|
| Wskaźniki środowiskowe |
Temperatura robocza |
-40 ~ 60 |
℃ |
| Temperatura przechowywania |
-45 ~ 70 |
℃ |
|
| Losowe wibracje |
3,03 ï¼20~2000Hzï¼ |
g |
|
| MTBF |
30000 |
h |
|
| Funkcje interfejsu |
|
PPS, ZDARZENIE, RS232, RS422, CAN (opcjonalnie) |
|
|
|
Port sieciowy (zarezerwowany), port anteny, port czujnika prędkości koła |
|
|
| Notatka: â Wyrównanie jest prawidłowe, a blokada została utracona na 60 minut; â¡Warunki pojazdu, muszą być manewrowane; • Wyrównanie w dwóch pozycjach, wyrównanie 15 minut, różnica między dwiema pozycjami jest większa niż 90 stopni; ⣠Pojedyncze wyjście 200 Hz; średnio 10s. |
|||
