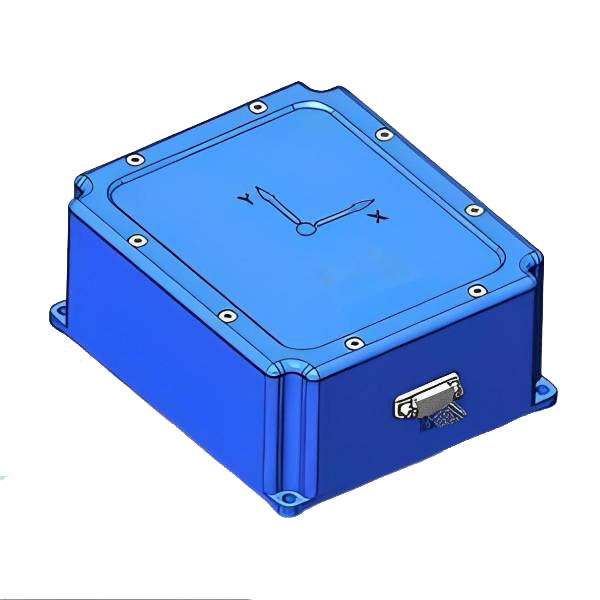

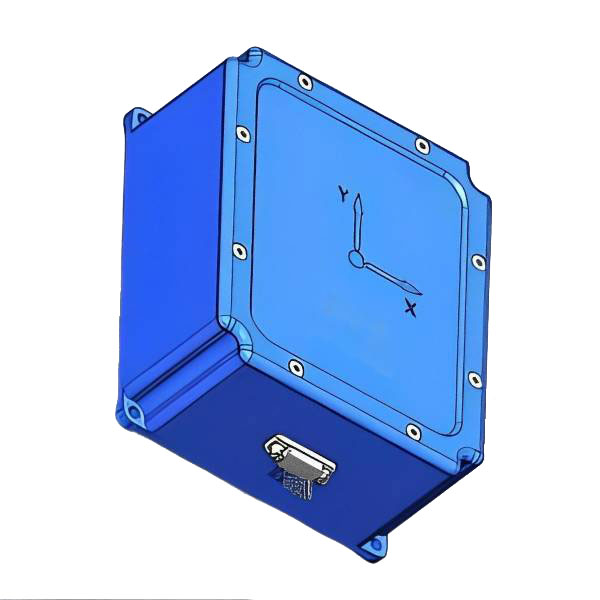

System pomiarowy gyroskopu światłowodowego

System pomiaru gyroskopu światłowodowego Jio-FOG100A jest systemem pomiarowym pomiaru technologii mikroechanicznej (MEMS), wbudowanego gyroskopu i akceleroma MEMS w czasie rzeczywistym, wbudowany kąt przewoźnika i akcelerometr MEMS.

Model:JIO-FOG100A

Wyślij zapytanie

Opis produktu

Opcjonalnie dopasowane do magnetometru w celu uzyskania wysokiej precyzyjnej stwierdzenia północnego, a do kontroli ruchu stosuje się 3-osiowy prędkość kątowa 3-osiowa i przyspieszenie 3-osiowe.
Jioptics oferuje pełny pakiet produktów z żyroskopu światłowodowego, który obsługuje szeroki zakres wymagań, od oceny taktycznej do nawigacji.
Instalacja jioptics gyroskopu światłowodowego w celu zapewnienia łatwości elastyczności integracji, a nasz narzędziu do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, zapewniają również wysokiej jakości wydajność zaspokojenia zapotrzebowania użytkowników końcowych.

Nasze usługi

Jioptics to profesjonalny i wydajny zespół. Zapewnij Ci usługi OEM/ODM, skontaktuj się z nami, aby dostosować ekskluzywny żyroskop światłowodowy

Charakterystyka produktu

- lepsza niż 0,1 ° dokładność postawy
- Zakres pomiaru postawy ± 90 °
- Zakres temperatur roboczych: -40 ~ 65 ℃
- Środowisko wibracji: 10 ~ 2000 Hz, 6G (RMS)
- Rogie typy interfejsów, obsługa RS232, RS422, CAN i innych standardowych interfejsów
- Wodoodporna konstrukcja uszczelka

Charakterystyka elektryczna

- Zasilacz: 5 V (typ
- Moc znamionowa: 0,5 W (maks.)
-Ripple: 100 mV (szczytowy pik)

Wymiary mechaniczne

Parametry techniczne systemu pomiaru gyroskopu światłowodowego

Parametr	Warunki testowe	Typowa wartość	Maksymalna wartość	Jednostka
Dynamiczny zakres pomiaru			450	º / s
Zero stabilność stronniczości	Wariancja Allan, oś Z	0.8		º/h
	Wariancja Allana, oś x i oś y	1.6		º/h
	Średnia 10s, oś x, y (-40 ℃ ~+80 ℃, stała temperatura)	6		º/h
	Średnia 1s, oś x, y (-40 ℃ ~+80 ℃, stała temperatura)	9		º/h
Zero przesunięcia	Zero przesunięcia	± 0,2		º / s
	Zmienia się odchylenie odchylenia w pełnym zakresie temperatur	± 0,06		º / s
	Powtarzalność od początku do startowania	0.006		º / s
	Codzienne powtarzanie	0.009		º / s
	Wpływ liniowego przyspieszenia na zerowe nastawienie	0.002		º / s
	Wpływ wibracji na przesunięcie zerowe, zmiana przed i po wibracji	0.002		º / s
	Wpływ wibracji na przesunięcie zerowe, zmiana przed wibracją	0.002		º / s
Współczynnik skali	Dokładność współczynnika skali, oś Z	0.3		%
	Dokładność współczynnika skali, osi x, y	0.6		%
	Nieliniowość współczynnika skali, oś Z	0.01		%Fs
	Nieliniowość współczynnika skali, oś x, y	0.02		%Fs
Losowy spacer kątowy		0.001		°/√hr
Gęstość hałasu		0.001		°/s/√hr
Rezolucja		3,052 × 10–7		º/s/lsb
Przepustowość łącza		200		Hz

Parametry akcelerometru

Parametr	Warunki testowe	Typowa wartość	Maksymalna wartość	Jednostka
Dynamiczny zakres pomiaru		16		g
Zero stabilność stronniczości	Wariancja Allana	0.03		Mg
	Średnia 10s (-40 ℃ ~+80 ℃, stała temperatura)	0.2		Mg
	Średnia 1s (-40 ℃ ~+80 ℃, stała temperatura)	0..3		Mg
Zero przesunięcia	Zero przesunięcia	5		Mg
	Zerana zerowa zmiana przesunięcia (szczytowy do szczytu) w pełnym zakresie temperatur	5		Mg
	Powtarzalność od początku do startowania	0.5		Mg
	Codzienne powtarzanie	0.8		Mg
	Zero współczynnik temperatury	0.05	0.1	Mg/℃
Współczynnik skali	Dokładność współczynnika skali	0.5		%
Współczynnik skali	Nieliniowość współczynnika skali	0.1		%Fs
Speed Losowy spacer		0.029		m/s/√hr
Gęstość hałasu		0.025		Mg/√Hz
Rezolucja		1,221 × 10–8		G/LSB
Przepustowość łącza		200		Hz

Parametry magnetometru (opcjonalnie)

Parametr	Warunki testowe	Typowa wartość	Maksymalna wartość	Jednostka
Dynamiczny zakres pomiaru		2.5		gaus
Zero przesunięcia	Środowisko niemagnetyczne	15		Mgauss
