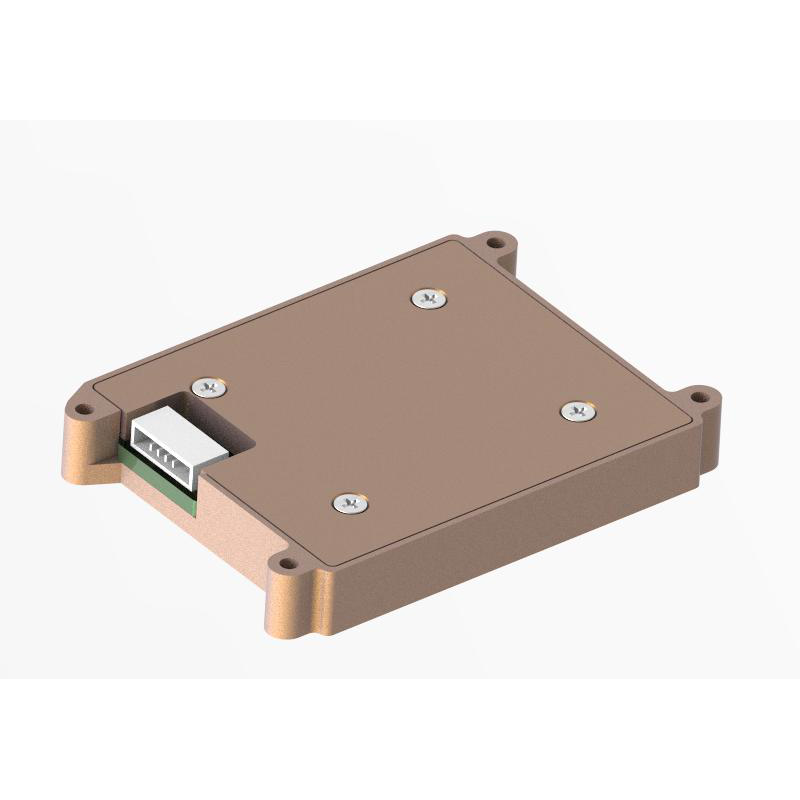

Włóknisto-żyroskopowe memy bezwładne jednostka pomiaru
Jio-MC200-IMU Fibre Optic Gyroscope-Mems Neerial Pomiar jednostki pomiarowej to mikro-technologia (MEMS) jednostka pomiaru bezwładnościowego (IMU) z wbudowaną akcelerometrem o wysokiej wydajności MEMS i akcelerometr MEMS, który wyświetla 3-osiową prędkość angularną i 3-osść.
Model:JIO-MC200-IMU
Wyślij zapytanie
Opis produktu
Jio-MC200-IMU światłowodowe gyroskopowe żyroskopie bezwładne jednostka pomiarowa ma doskonałą zdolność adaptacyjną seksualną i środowiskową. Dzięki dopasowaniu różnych oprogramowania produkty mogą być szeroko stosowane w amunicji przewodniej, taktycznych i przemysłowych UAV, bezzałogowych pojazdów powietrznych, poszukiwacza, samochodów autonomicznych.
Instalacja jioptics gyroskopu światłowodowego w celu zapewnienia łatwości elastyczności integracji, a nasz narzędziu do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, zapewniają również wysokiej jakości wydajność zaspokojenia zapotrzebowania użytkowników końcowych.
Instalacja jioptics gyroskopu światłowodowego w celu zapewnienia łatwości elastyczności integracji, a nasz narzędziu do szybkiego prototypowania, nie tylko spełnia wymagania specyfikacji, zapewniają również wysokiej jakości wydajność zaspokojenia zapotrzebowania użytkowników końcowych.
Nasze usługi
Jioptics to profesjonalny i wydajny zespół. Zapewnij Ci usługi OEM/ODM, skontaktuj się z nami, aby dostosować ekskluzywny żyroskop światłowodowy
Funkcje produktu
1) Cyfrowy żyroskop cyfrowy: 1
a) ± 450º/s dynamiczny zakres pomiaru;
b) stabilność zerowego stronniczości: 20 °/h (GJB, 10s);
2) Trójosiowy akcelerometr cyfrowy:
a) ± 16G dynamiczny zakres pomiaru;
b) stabilność zerowego stronniczości: 0,5 mg (GJB, 10s);
3) Wysoka niezawodność: MTBF> 20000H;
4) pełny zakres temperatur (-40 ℃ ~ 70 ℃) Aby zapewnić dokładność: wbudowany algorytm kalibracji temperatury o wysokiej wydajności i kompensacji;
5) odpowiednie do pracy w silnych warunkach wibracji;
Interfejs 1 sposób UART
a) ± 450º/s dynamiczny zakres pomiaru;
b) stabilność zerowego stronniczości: 20 °/h (GJB, 10s);
2) Trójosiowy akcelerometr cyfrowy:
a) ± 16G dynamiczny zakres pomiaru;
b) stabilność zerowego stronniczości: 0,5 mg (GJB, 10s);
3) Wysoka niezawodność: MTBF> 20000H;
4) pełny zakres temperatur (-40 ℃ ~ 70 ℃) Aby zapewnić dokładność: wbudowany algorytm kalibracji temperatury o wysokiej wydajności i kompensacji;
5) odpowiednie do pracy w silnych warunkach wibracji;
Interfejs 1 sposób UART
Pole aplikacji
1) amunicja przewodnia
2) Poszukiwacz
3) Drony taktyczne i branżowe
4) Autopilot
2) Poszukiwacz
3) Drony taktyczne i branżowe
4) Autopilot
Metryki produktu
| Parametry | Warunki testowe | Minimum | Typowa wartość | Maksymalna wartość | Jednostki | |
| Gyro | Dynamiczny zakres pomiaru |
|
|
450 |
|
°/s |
| Zero stabilność stronniczości | Średnia 10s (-40 ℃ ~+70 ℃, stała temperatura) |
|
20 |
|
°/h. | |
| Zero uprzedzenia | Zakres zerowej stronniczości |
|
+ / - 0,2 |
|
°/s | |
| Zerowe odchylenie ① w całym zakresie temperatur |
|
+ / - 0,1 |
|
°/s | ||
| Powtarzalność dla kolejnych startów, oś Z |
|
30 |
|
°/h. | ||
| Wpływ liniowego przyspieszenia na zerowe odchylenie |
|
10 |
|
°/h/g | ||
| Wibracje ② na efekcie zerowego odchylenia, przed i po zmianie wibracji2 |
|
10 |
|
°/h/g | ||
| Wibracja ② do zerowego efektu odchylenia, wibracja po zmianie wibracji2 |
|
10 |
|
°/h/g | ||
| Współczynnik skali | Współczynnik skali jest nieliniowy |
|
500 |
|
ppm | |
| Dokładność współczynnika skali |
|
2000 |
|
ppm | ||
| Gęstość hałasu |
|
|
0.003 |
|
° / Hz / s) | |
| Rezolucja |
|
|
3,052 x 10–7 |
|
°/s/lsb | |
| Akcelerometr | Dynamiczny zakres pomiaru |
|
|
16 |
|
g |
| Zero stabilność stronniczości | Średnia 10s (-40 ℃ ~+70 ℃, stała temperatura) |
|
0.5 |
|
Mg | |
| Zero uprzedzenia | Zakres zerowej stronniczości |
|
5 |
|
Mg | |
| Zero odchylenia w porównaniu z pełnym zakresem temperatur |
|
5 |
|
Mg | ||
| Kolejna powtarzalność start |
|
0.5 |
|
Mg | ||
| Współczynnik skali | Współczynnik skali jest nieliniowy |
|
500 |
|
ppm | |
| Dokładność współczynnika skali |
|
2000 |
|
ppm | ||
| Gęstość hałasu |
|
|
0.05 |
|
Hz/mg) | |
| Rezolucja |
|
|
1,221 x 10–8 |
|
G/LSB | |
| Inne właściwości | Czas rozruchu |
|
|
2 |
|
s |
| Przepustowość łącza |
|
|
200 |
|
Hz | |
| Opóźnienie |
|
|
10 |
|
SM | |
| Interfejs komunikacyjny | 1 sposób uart | Wskaźnik transmisji |
|
460.8 |
|
KBPS |
| Częstotliwość próbkowania | Uart |
|
500 |
|
Hz | |
| Charakterystyka elektryczna | Woltaż |
|
4.8 | 5 | 5.2 | V |
| Zużycie energii |
|
|
1.5 |
|
W | |
| Marszczyć | P-p |
|
100 |
|
mv | |
| Charakterystyka strukturalna | Rozmiar |
|
|
58,7 x 42 x 8 |
|
mm |
| Waga |
|
|
35 |
|
g | |
| Środowisko użytkowania | Temperatura robocza |
|
- 40 |
|
70 | ℃ |
| Temperatura przechowywania |
|
- 45 |
|
75 | ℃ | |
| Wibracja |
|
|
20 do 2000 Hz, 6,06g |
|
|
|
| Uderzenie |
|
|
500G |
|
|
|
| Niezawodność | MTBF |
|
|
20000 |
|
h |
| Ciągłe godziny pracy |
|
|
120 |
|
h | |
| 1①: Oblicz zerowe odchylenie procesu zmienności całej temperatury, szybkość zmienności temperatury ≤1 ℃/min, zakres temperatury -40 ℃ ~+70 ℃; 2②: Warunek wibracji wynosi 6,06 g, 20 Hz ~ 2000 Hz |
||||||
Interfejs elektryczny
Typ złącza: A1251WR-S-4P;
Punkty złącza są zdefiniowane w poniższej tabeli:
Punkty złącza są zdefiniowane w poniższej tabeli:
| Szpilki | Definicja | Funkcje | Uwagi |
| 1 | 5v | Wejście zasilania DC |
|
| 2 | GND | Do |
|
| 3 | TX LV-TTL | Wysyłanie portu szeregowego | 3.3 v |
| 4 | Rx lv-ttl | Recepcja portu seryjnego | 3.3 v |
Interfejs oprogramowania
Szybkość transmisji: 460800 bps;
Wyślij częstotliwość: 500 Hz;
Format danych: bit danych 8, Bit 1, Brak parytetu;
Gdy dane są przesyłane, są one niskie, a następnie wysokie.
Protokoły komunikacyjne pokazano w poniższej tabeli:
Wyślij częstotliwość: 500 Hz;
Format danych: bit danych 8, Bit 1, Brak parytetu;
Gdy dane są przesyłane, są one niskie, a następnie wysokie.
Protokoły komunikacyjne pokazano w poniższej tabeli:
| bajt | Dane | Formularz | Rezolucja | Uwagi |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | Szybkość kątowa x | platforma |
|
|
| 7-10 | Stawka kątowa i | platforma |
|
|
| 11-14 | Szybkość kątowa z | platforma |
|
|
| 15–18 | Przyspieszenie x | platforma |
|
|
| 19-22 | Przyspieszenie y | platforma |
|
|
| 23-26 | Przyspieszenie z | platforma |
|
|
| 27 do 30 | Skryty | Uint8 |
|
|
| 31 | Temperatura | US8 | 1 ℃ | Zakres: -128 do 127 |
| 32 | I sprawdź | Uint8 |
|
1-31 bajtów sumuje się i weź 8 bitów niżej |
Interfejs strukturalny
