Ring Laser Gyroscope-jio70

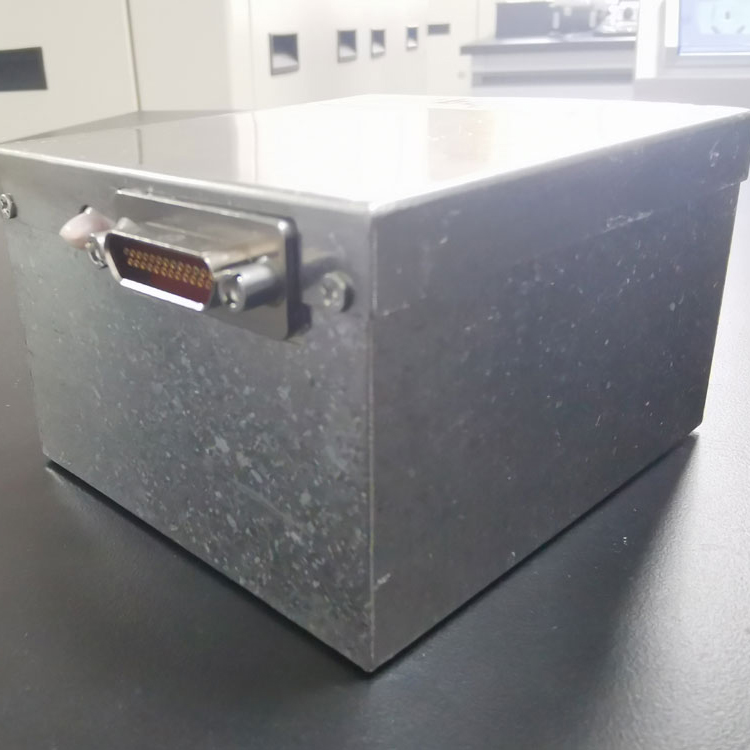

Ring Laser Gyroscope-Jio70 to bardzo precyzyjne cyfrowe, podwójne maszyny laserowe, produkowany przez naszą firmę. Ma zalety wysokiej precyzji, prostego zasilania, wysokiej integracji i wyników cyfrowych. Może mierzyć ruch kątowy fali nośnej wokół wrażliwej osi i wysyłać dwie kwadratowe fale kwadratowe. Można go szeroko stosować w integracji pozycjonowania/nawigacji, nadzoru/rozpoznania, kontroli pożaru i kontroli lotu pocisków i ich przewoźników, samolotów, bezzałogowych pojazdów powietrznych, statków, statków, pojazdów pancernych i innych pól.

Model:JIO70-RLG

Wyślij zapytanie

Opis produktu

Ring Laser Gyroscope-Jio70 jest dostępny w modelach A, B i C, aby zaspokoić twoje różne potrzeby.

Funkcje

Zmierz kąt obrotu wokół jego wrażliwej osi i wyjść dwie ortogonalne fale kwadratowe.

Wydajność

Jio50 -typowy żyroskop typu typu pokazano w tabeli 1
Tabela 1 Główne wskaźniki techniczne żyroskopu

numer seryjny	parametr	jednostka	Klasa a	Klasa b	Klasa c	Uwaga
1	Zero uprzedzenia	°/h	≤0,5			/
2	stabilność stronniczości	°/h	≤0,3 %	≤0,5 %	≤0,8 %	100s, 1c
3	Zero uprzedzeń powtarzalność	°/h	≤0,3 %	≤0,5 %	≤0,8 %	1s
4	losowy współczynnik spaceru	°/H 1/2	≤0,5 ‰	≤0,7 ‰	≤1,5 ‰	/
5	Współczynnik skali	"/puls	2.568
6	Nieliniowość współczynnika skali	ppm	≤3			/
7	Powtarzalność współczynnika skali	ppm	≤3			1s
8	Czułość magnetyczna	°/(h · gs)	≤2 ‰			/
9	Maksymalna szybkość wejściowa	°/s	≥ ± 400			/
1 0	Czas rozpoczęcia	s	≤10

Zdolność adaptacji środowiskowej

a) Temperatura pracy: -40 ℃ ~ + 65 ℃
b) Temperatura przechowywania: -45 ℃ ~ + 85 ℃
c) wibracje: łącznie 9,6 g;
D) wstrząs: 30 g/11 ms (pół sinus) lub 75 g/6ms (pół sinus);
e) Niskie ciśnienie: 5000 m nad poziomem morza.

Częstotliwość (HZ)	10	100	200	300	400	500	800	2000
Gęstość widmowa mocy (G 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6db

Zasilacz i interfejs elektryczny

a) zasilacz
Typ: ± 5 V, +15 V
Wymagania: +5 V - obecna 180 mA, stabilność ± 50mv, falowanie <50 mV
-5 V - prąd 60 mA, stabilność ± 50 mV, falowanie <50 mV
+15 V - prąd 240 mA, stabilność ± 100 mV, falowanie <100 mV
b) Zużycie energii: <6 W
c) Typ interfejsu elektrycznego: J30J-25ZKP
D) Definicja interfejsu: Definicja pinów interfejsu elektrycznego pokazano w tabeli 2.

Tabela 2 Tabela definicji interfejsu elektrycznego

numer pin	definicja	Uwaga
1	+15v	Wejście mocy
2	+15VGND	+15V Ziemia
3	NC	nieważny
4	GND	+5 V, -5V zasilanie
5	NC	nieważny
6	+5 V.	Wejście mocy
7	-5v	Wejście mocy
8	SIERPIEŃ	Sygnał wyjściowy fali kwadratowej 1 (poziom TTL)
9	ATAK	Sygnał wyjściowy fali kwadratowej 2 (poziom TTL)
10	Tmp3	Termometr oporności platynowej 3
11	TCOMA	3 wspólne terminale oporności platyny
12	TMP1	Odporność na platynę 1
13	TMP2	Opór platyny 2
14	+15v	Wejście mocy
15	+15VGND	+15V Ziemia
16	NC	nieważny
17	GND	+5 V, -5V zasilanie
18	NC	nieważny
19	+5 V.	Wejście mocy
20	-5v	Wejście mocy
dwadzieścia jeden	SIERPIEŃ	Sygnał wyjściowy fali kwadratowej 1 (poziom TTL)
Dwadzieścia dwa	ATAK	Sygnał wyjściowy fali kwadratowej 2 (poziom TTL)
Dwadzieścia trzy	GND	+5 V, -5V zasilanie
Dwadzieścia cztery	NC	Spinning Top
25	NC	Spinning Top
Modele rezystorów platynowych 1, 2 i 3 to PT1000
