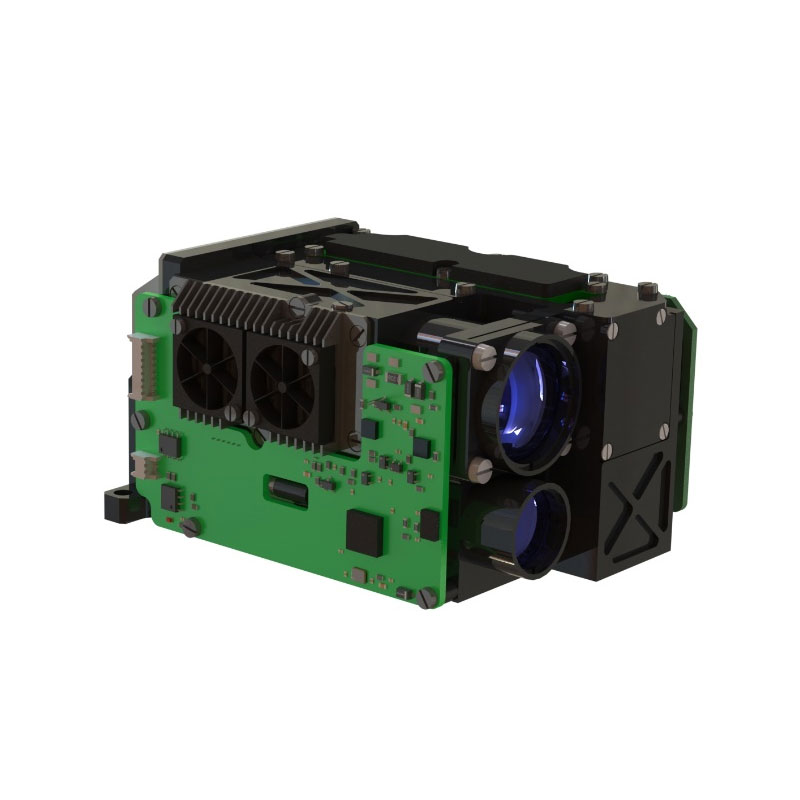

25mJ 1064 Nm Laser Cel Deseldator

2.1 z funkcją lasera;
2.2 Zapewnij docelowe napromieniowanie laserowe;
2.3 Bądź w stanie komunikować się z komputerem hosta zgodnie z wymaganiami protokołu komunikacji.
Laser Imager może zrealizować następujące funkcje za pośrednictwem interfejsu komunikacji szeregowej:
2.3.1 Odpowiedź laserowa instrukcja rozkładana i można ją zatrzymać w dowolnym momencie zgodnie z instrukcją stop;
2.3.2 Dane odległości i informacje o stanie są wyjściowe na impuls podczas dystansu;
2.3.3 w zakresie funkcji bramkowania odległości;
2.3.4 Rozpocznij ciągłe oddziały nie otrzymało instrukcji zatrzymania 5 minut (1 Hz)/1min (5 Hz) po automatycznym stopniu zatrzymania;
2.3.5 Można ustawić tryb napromieniania i kodowanie;
2.3.6 W odpowiedzi na polecenie napromieniowania laserowego, zgodnie z trybem, kodowanie, napromienianie zostało ustawione i może zatrzymać napromienianie w dowolnym momencie zgodnie z instrukcją stop;
2.3.7 Jeśli po rozpoczęciu napromieniowania nie zostanie otrzymane instrukcje zatrzymania, zatrzyma się automatycznie po jednym cyklu napromieniowania;
2.3.8 Gdy napromieniowanie laserowe każdy impuls wysyła wartość odległości i informacje o stanie;
2.3.9 Informacje o samooczekiwaniu i statusu samokontrolowego i rowerowego;
2.3.10 Odpowiedz, aby uruchomić instrukcje dotyczące samodzielnego sprawdzania i informacji o statusie wyjściowym;
2.3.11 Zdolność do zgłoszenia skumulowanej liczby impulsów laserowych;
2.3.12 Funkcja docelowa głowy i końcowa.

4.3 Fotometr laserowy wysyła dane do oprogramowania systemowego
4.3.1 Nagłówek informacji (0x55);
4.3.2 Słowo statusowe;
4.3.3 Odległość docelowa/łączna liczba impulsów laserowych (2 bajty);
4.3.4 Temperatura prądu modułu pomiaru lasera;
4.3.5 „Ogon komunikatu” to suma kontrolna, która jest wynikiem operacji XOR 1-5 bajtów.

Informacje o odległości docelowej Definicja: Wartość odległości jest reprezentowana jako liczba całkowita przez 2 bajty (16bit), które można przekonwertować bezpośrednio na dziesiętne.
Skumulowane czasy impulsu laserowego Definicja: Ponieważ zakres 16 bitów liczby binarnej wynosi 0 ~ 65535, a żywotność serwisowa detektora laserowego wynosi milion razy, więc uzgodnione czasy emisji lasera dla wielokrotności liczby 20, zakres wynosi 0 ~ 1310700;
Moduł pomiaru lasera Temperatura prąd: D7 -D0: Wyrażenie dopełniacza, zakres wartości -128 ℃ ~ +127 ℃.

Jeden interfejs RS422, poziom sygnału w linii z charakterystyką układu MAX488. Definicja interfejsu pokazano w tabeli 5:
