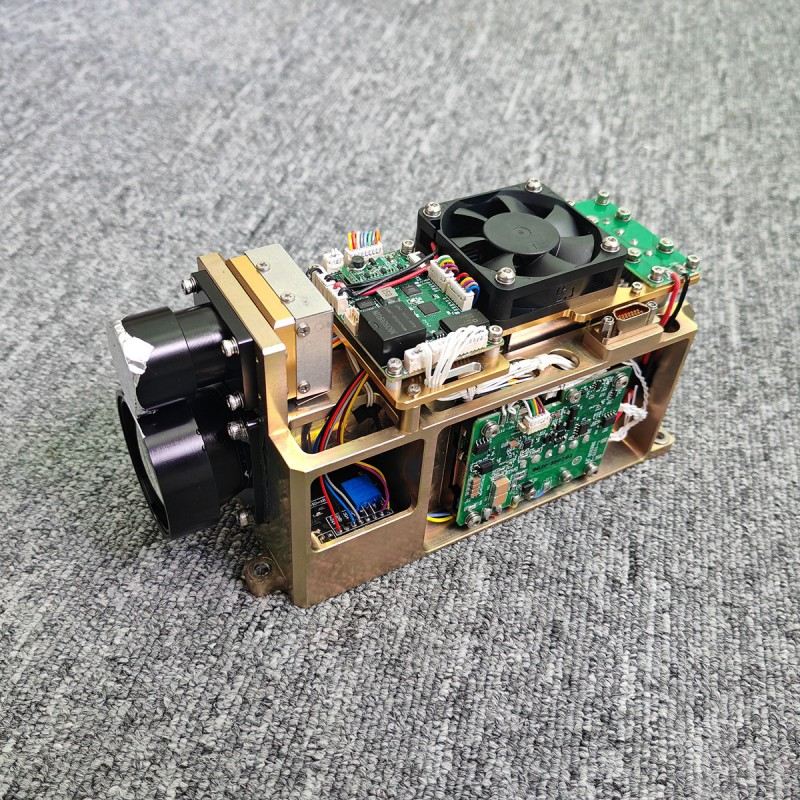

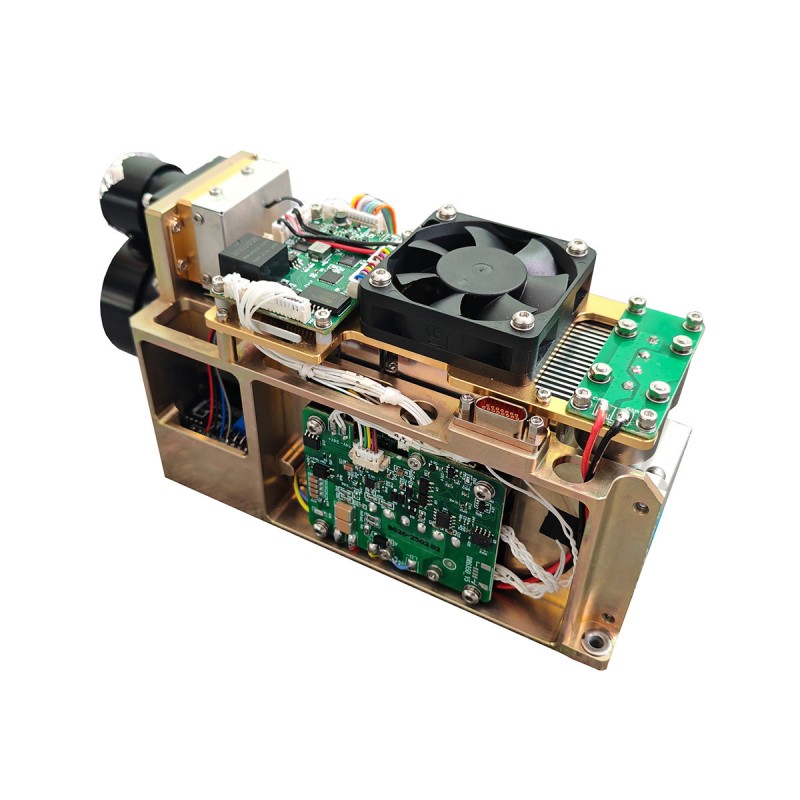

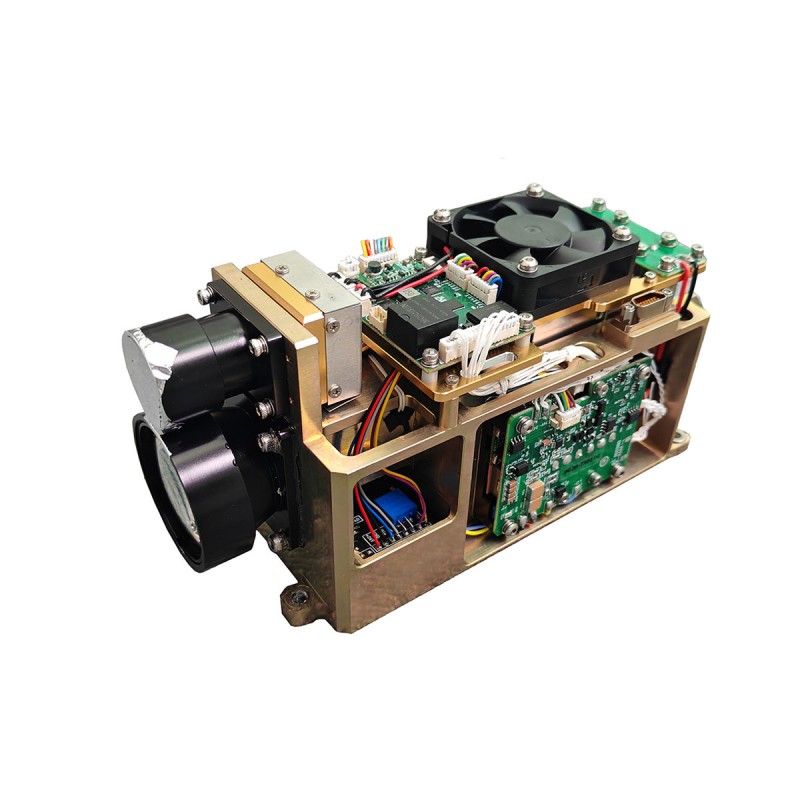

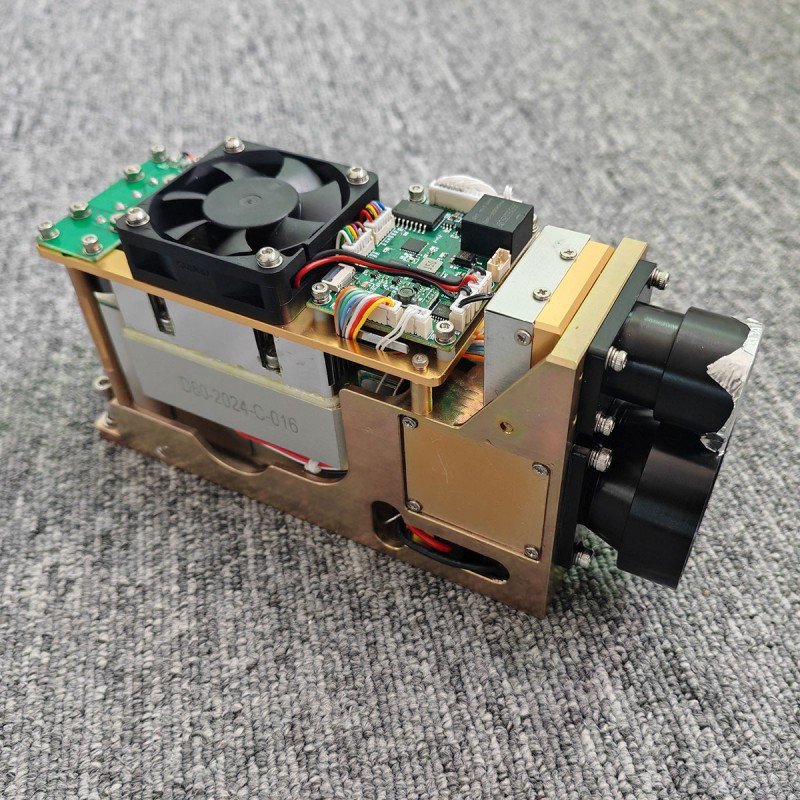

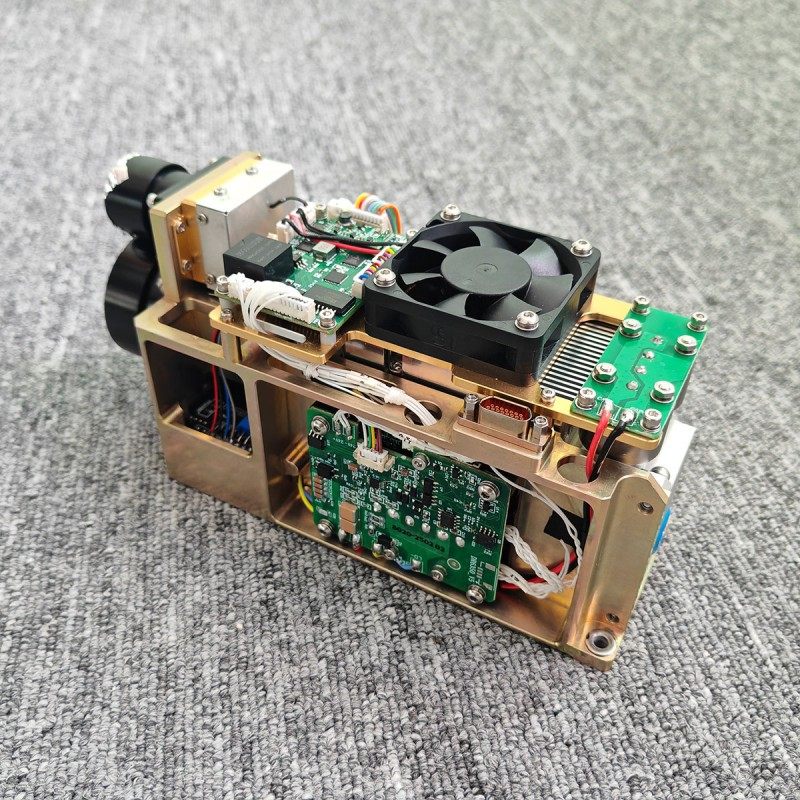

45MJ Laser Target Designator (LTD) Wiht LRF
  • 45MJ Laser Target Designator (LTD) Wiht LRF45MJ Laser Target Designator (LTD) Wiht LRF
  • 45MJ Laser Target Designator (LTD) Wiht LRF45MJ Laser Target Designator (LTD) Wiht LRF
  • 45MJ Laser Target Designator (LTD) Wiht LRF45MJ Laser Target Designator (LTD) Wiht LRF
  • 45MJ Laser Target Designator (LTD) Wiht LRF45MJ Laser Target Designator (LTD) Wiht LRF
  • 45MJ Laser Target Designator (LTD) Wiht LRF45MJ Laser Target Designator (LTD) Wiht LRF

45MJ Laser Target Designator (LTD) Wiht LRF

STA-B45M to wojskowy desygnator docelowego laserowego 45 MJ, który odgrywa kluczową rolę w precyzyjnych systemach celowania, zdolnych do zapewnienia precyzyjnych wskazówek dla inteligentnej amunicji. Za pośrednictwem zaawansowanego systemu optycznego oznacza cel wiązką laserową, zapewniając, że broń przewodnicząca może zniszczyć cel z wyjątkowo wysoką dokładnością i wydajnością.

Wyślij zapytanie

Opis produktu
Funkcje produktu

Lekkie i zminiaturyzowane
Zdolność do adaptacji środowiskowej: -40 ℃ ~ 60 ℃ W szerokim temperaturze zdolność adaptacji

Parametry wskaźnika rdzenia

Funkcjonować
a) Funkcja ustawienia cyklu napromieniowania i może wykonywać napromieniowanie laserowe zgodnie z cyklem zestawu.
b) Wyposażone w laserowe funkcje pojedyncze i powtarzające się.
c) Wyposażony w funkcję wielopasmową.
D) Wyposażony w funkcję wyjściową temperatury dla elementów rdzenia aparatu.
e) Wyposażony w funkcję ochrony przegrzania dla urządzenia pomiarowego.
f) Wyposażony w funkcję wyświetlania informacji o stanie urządzenia oświetleniowego.

Parametry techniczne

Model STA-B6445M
Długość fali laserowej 1.06um (przy użyciu ND: YAG Crystal, Gwarancja wyboru projektu)
Średnia energia laserowa ≥ 45 MJ (fluktuacje energii ≤ ± 8%);
Kąt rozbieżności laserowej 0,5 Mrad
stabilność osi optycznej osi laserowej ≤ 0,05 Mrad
Oś optyczna emisji laserowej i instalacja płaszczyzny podstawowej nie jest równoległa ≤ 3 '(gwarancja projektowa);
Szerokość impulsu laserowego 10ns ~ 22ns
Max w zakresie Widoczność ≥ 12 km, maksymalny zakres do pomiaru celów NATO ≥ 6 km;
Mini rozdział 100m
Odsąd powtarzający się częstotliwość 1Hz/5Hz/singiel
Dokładność w zakresie ≤ ± 2m (RMS)
Dokładność w zakresie ≥ 98%
Rozdzielczość odległości ≤ 50m
Ciągły czas pracy 5min (5 Hz: praca ciągła 5 minut, spoczynku ≤ 3 min, może nadal się zakresy).
Maksymalna odległość napromieniowania ≥ 5 km
Minimalna odległość napromieniowania ≤ 500 m (z oceną systemu)
Ciągły cykl napromieniowania 8, każdy cykl trwa 25s, z odstępem 15S; Po 8 cyklach interwał spoczynku ≤ 20 min;
Okres kodu lasera (ustawiony według protokołu komunikacji) Zakres ustawienia 40 ms ~ 100 ms
Dokładność czasu kodowania laserowego ≤ ± 2 μs
Laserowy czas uruchamiania ≤3 min
Funkcja synchronizacji dodatkowej kodu Tak
Temperatura pracy: -40 ~+60 ℃
Temperatura przechowywania -50 ~+70 ℃
Waga ≤580g
Moduł dla Ciebie 138x75x50 mm
z możliwością pomiaru wielu celów i zwracaj trzy wartość wielopasmową, z funkcją selektywnej odległości. Kod częstotliwości i kod przedziału zmiennego można ustawić (ustawione według protokołu komunikacji).

Przygotowanie do użycia

Sprawdź, czy napięcie zasilania wynosi od 18 V do 32 V. Gdy napięcie jest zbyt niskie (mniej niż 18 V), w zakresie nie może komunikować się poprawnie ani wskazywać „bez wyjścia lasera”, a gdy napięcie jest zbyt wysokie (więcej niż 32V), cały iluminator może zostać trwale uszkodzony. Upewnij się, że znamionowy prąd wyjściowy systemu zasilacza jest większy niż 6a, jeśli jest mniejszy niż ta wartość, może nie być lasera podczas pracy. Upewnij się, że biegunowość zasilacza jest prawidłowo połączona, istnieje ryzyko uszkodzenia sprzętu, jeśli polaryczność zostanie odwrócona. Definicje gniazda zasilania znajdują się w załączniku A.

Środki ostrożności do użytku

A) Laser emitowany przez ten zakres wrzasny jest laserem o długości fali o długości 1,06 µm, unikaj bezpośredniego światła lasera do oczu.
b) Podczas regulacji równoległości osi optycznej pamiętaj o blokowaniu soczewki odbiorczej, w przeciwnym razie detektor zostanie trwale uszkodzony z powodu silnego echa.
c) Ten moduł Rangefinder jest nieistniejący, pamiętaj, aby użyć wilgotności względnej środowiska jest mniejsza niż 80%i upewnij się, że stosowanie czystości środowiska i higieny, aby nie uszkodzić lasera.
D) Zakres wrzaszynce jest związany z widocznością atmosferyczną i charakterem celu, w przypadku mgły, deszczu i wiatru i piasku zmniejszy zasięg. Cele, takie jak klastry zielonych liści, białe ściany i odsłonięty wapień mają lepszy współczynnik odbicia i mogą zwiększać zasięg. Ponadto wzrost nachylenia celu do wiązki laserowej zmniejszy zakres.
e) Sądnie zabronione jest wystrzelenie wiązki laserowej na silnie odblaskowych celach, takich jak szklane i białe ściany w odległości 100 metrów, aby uniknąć silnych echa, które mogą powodować uszkodzenie detektora APD.
f) Jest surowo zabronione odłączanie lub podłączenie kabla podczas jego energii.
g) Upewnij się, że polaryzacja mocy jest prawidłowo podłączona, w przeciwnym razie doprowadzi ona do trwałego uszkodzenia urządzenia.

Definicja gniazd interfejsu

Tabela 1 Definicja interfejsów zewnętrznych

Numer zamówienia Typ interfejsu Pigment Definicja Uwagi
1 Definicja interfejsu DB9 Palma RS422 T+ Interfejs komunikacyjny RS422
2 Fioletowy RS422 T-
3 Żółty Rs422 r-
4 Zielony RS422 R+
5 Biały GND
6 Popiół Zewnętrzny spust- Poziom RS422
7 Niebieski Zewnętrzny spust +
8 Definicja interfejsu mocy Czarny VCC+ DC 18V ~ 32V
9 Czerwony Vcc-

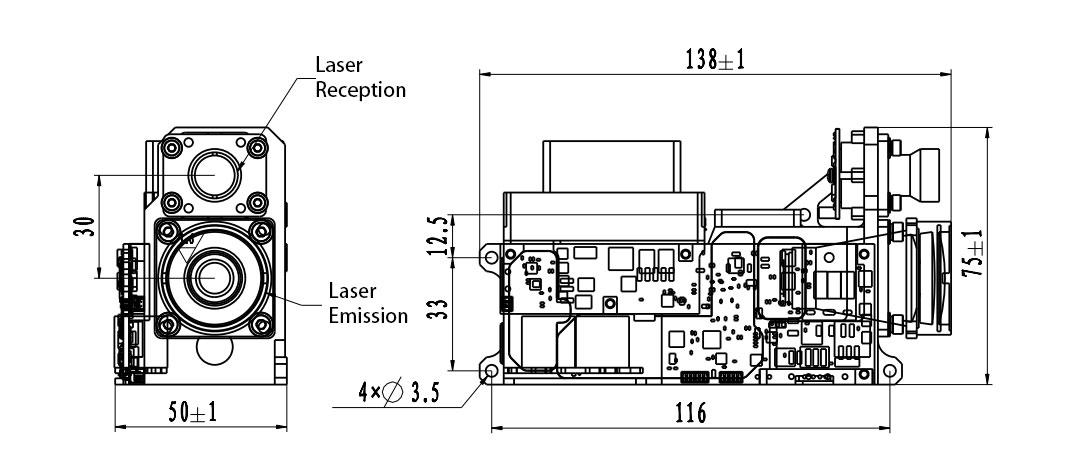

Rysunek 2 Dwuwymiarowy schemat wielkości produktu

Protokół komunikacji interfejsu

1. Format komunikacji:
a) Domyślna wskaźnik transmisji wynosi 115200 b / s.
b) Format danych: 8-bitowe dane, jeden bit startowy, jeden bit stopu, brak kontroli parytetu, dane składają się z bajtu nagłówka, części poleceń, długości danych, części parametru i bajtu sprawdzania.

2. Tryb komunikacji:
a) Master i urządzenie pomiarowe używają trybu komunikacji głównego, w którym Master wysyła polecenia sterujące do urządzenia pomiarowego, a urządzenie pomiarowe odbiera i wykonuje instrukcje. W stanie dystansowym urządzenie pomiarowe wysyła dane i status urządzenia pomiarowego z powrotem do górnego komputera zgodnie z okresem dystansowym, a format komunikacji i zawartość poleceń pokazano w poniższej tabeli.
b) Po wysłaniu komendy sterowania miernik ciągle odpowiada trzema poleceniami odpowiedzi. Jeśli Master nie otrzyma polecenia odpowiedzi z miernika w ramach limitu czasu, ponownie go ponownie.
Format wiadomości, który ma zostać wysłany, jest następujący

STX0 CMD Len Data1h Data1l Chk

Tabela 2 Opis formatu wysłanej wiadomości

numer zamówienia nazwa wyjaśnić kod uwagi
1 STX0 Wiadomość Flaga Start 55 (h)
2 CMD CW Patrz Tabela 3
3 Len Dl Liczba wszystkich bajtów oprócz znaku początkowego, słowa polecenia i sumy kontrolnej
4 Datah parametr Patrz Tabela 3
5 przyjazd
6 Chk Weryfikacja XOR Z wyjątkiem ważnego bajtu, wszystkie pozostałe bajty są XORED

Polecenie jest opisane w następujący sposób:
Tabela 3 Opis poleceń i słów danych wysłanych przez Master do miernika

numer zamówienia CW funkcjonować bajt danych uwagi długość Przykładowy kod
1 0x00 Stop (przestań oświetlenie) D1 = 00 (H) D0 = 00 (H)
Sześć bajtów 55 00 02 00 00 57
2 0x01 Pojedynczy oddział D1 = 00 (H) D0 = 00 (H) Urządzenie pomiarowe odbiera jednocześnie instrukcję dystansową, wykonuje operację i przesyła wartość odległości odległości w tym samym czasie; Sześć bajtów 55 01 02 00 00 56
3 0x02 Ciągły odległość D1 = xx (h) d0 = yy (h) Zgodnie z ustalonym okresem, wartość odległości odległości jest przesyłana w sposób ciągły. Dane wyrażają okres rozmieszczenia, a jednostką jest MS Sześć bajtów 55 02 02 03 E8 BE (1Hz Dystrybuting)
4 0x03 samoocena D1 = 00 (H) D0 = 00 (H)
Sześć bajtów 55 03 02 00 00 54
5 0x04 Konfiguracja stref niewidomych D1 = xx (h) d0 = yy (h) Dane opisują wartość strefy niewidomej, jednostka 1M i ustawia wyświetlacz odległości w strefie ślepej na 0; Sześć bajtów 55 04 02 01 2c 7e (300m to najbliższa odległość)
6 0x06 Skumulowana liczba zapytań o wyjściowe światła D1 = 00 (H) D1 = 00 (H) Zasilanie przechowywania; Sześć bajtów 55 06 02 00 00 51
7 0x31 Ustaw precyzyjny kod D4 D3 ~ D0 D4: Precyzyjna liczba kodu, wbudowana 8 grup, numer 1 ~ 8; D3 ~ D0 reprezentuje okres impulsu, jednostka usrange: 45000 ~ 60000 Dziewięć bajtów 55 31 05 01 00 00 C3 50 F3 (Precyzyjna liczba kodu: 1cycle: 0000C350 = 50000US)
8 0x32 Ustaw kody przedziałów zmiennych D33 (Ref.) D32 (liczba bitów kodowania) D31 ~ D30 (przedział czasowy między ostatnim bitem 0) D29 ~ D28 (przedział czasowy między bitami 14 a bitami 15) D27 ~ D26 (przedział czasowy między bit13 BIT14) D25 ~ D24 (czas między bitami 12 a bitami 13) D23 ~ d22 (czas BIT12) BIT10 BIT11) D19 ~ D18 (Odstęp czasowy między BIT9 BIT10) D17 ~ D16 (przedział czasu między BIT8 BIT9) D15 ~ D14 (przedział czasu między bit7 bit8) D13 ~ D12 (przedział czasu między bit6 a bit7) D11 ~ D10 (przedział czasu między bit5 bit6) BIT4) D5 ~ D4 (przedział czasu między bit2 bit3) d3 ~ d2 (przedział czasu między bit1 bit2) d1 ~ d0 (przedział czasu między bit0 a bit1) D33: Numer kodu przedziału zmiennego, wbudowany 16 grup, zakres liczb wynosi 1 ~ 16; D32: Liczba bitów kodowania, od 3 do 16-czasowej jednostki interwałowej: 45000 ~ 60000 38 bajtów
9 0x33 Ustawienie pseudo-randokich kodów D4 D3 ~ D0 D4: Pseudo-Random Coding, z 2 wbudowanymi grupami, numer od 1 do 2; D3: długość pseudo-randomu, od 2 do 16d2 D1: Wartość początkowa pseudo-randomowego kodu, który jest pobierany z dolnego bitu w zależności od długości pseudo-randaka Dziewięć bajtów 55 33 05 01 10 AA AA 00 72 (Pseudo-Random Numer kodu: 1PSEUDO Losowy kod Długość: 16 Wartość międzynarodowa: AAAA)
10 0x41 Ustaw zapytanie dla kodów precyzyjnych D1 D0 D1: Precyzyjny numer kodu, zakres liczb to 1 ~ 8d0: gotowość, ustaw 0 Sześć bajtów 55 41 02 01 00 13 Otrzymuj zapytanie dla kodu precyzyjnego 1
11 0x42 Ustaw zapytanie dla kodów przedziałów zmiennych D1 D0 D1: Numer kodu przedziału zmiennego, zakres liczb to 1 ~ 16d0: gotowość, ustaw 0 Sześć bajtów 55 42 02 01 00 14 Otrzymuj zapytanie do kodowania zmiennej 1
12 0x43 Skonfiguruj zapytanie do pseudo-randomych kodów D1 D0 D1: Numer kodu pseudo-randomu, zakres liczb to 1 ~ 2d0: Sześć bajtów 55 43 02 01 00 15 Otrzymuj zapytanie z pseudo-lodowatym kodowaniem 1
13 0x44 Ustawienie czasu pracy ciągłego napromieniowania D1 = 00 (H) D0 = yy (H) Ciągły czas napromieniania odnosi się do ciągłego czasu pracy miernika w trybie ciągłego napromieniania, jednostki s. Automatyczny przystanek zostanie zatrzymany po limicie limitu czasu Sześć bajtów 55 44 02 00 3C 2fontinujący czas pracy 60s
14 0x45 Ciągłe napromieniowanie zapytanie dotyczące czasu pracy D1 = 00 (H) D0 = 00 (H)
Sześć bajtów 55 45 02 00 00 12
15 0x30 Precyzyjne napromieniowanie kodu D3 ~ D0 D3: Tryb napromieniania, 00 Ciągłe napromienianie, 01 Okresowe napromieniowanie 2: 01 Precyzyjne kod napromieniowania Osiem bajtów 55 30 04 00 01 01 00 61 Kod 1, Ciągłe oświetlenie precyzyjnego kodu
Napromieniowanie kodu przedziału zmiennego D3 ~ D0 D3: Tryb napromieniania, 00 ciągłe napromienianie; 01 Okresowe napromieniowanie 2: 02 Kod przedziału zmiennej napromieniowanie Osiem bajtów 55 30 04 00 02 01 00 62 Code 1, Ciągłe napromienianie kod przedziału zmiennego
Zewnętrzne napromieniowanie synchroniczne D3 ~ D0 D3: 00 Zewnętrzna synchronizacja jest tylko ciągłym IlluminationD2: 03 Zewnętrzna synchroniczna napromieniowanie 1: 00d0: 00 Osiem bajtów 55 30 04 00 03 00 00 62
Napromieniowanie pseudo-randomu D3 ~ D0 D3: Tryb napromieniania, 00 ciągłe napromienianie; 01 Okresowe napromieniowanie 2: 04 Pseudo-Random Kod napromieniowania Osiem bajtów 55 30 04 00 04 01 00 64 Code 1, Pseudo-Random Kod Ciągłe napromieniowanie
16 0x24 Okresowe ustawienie parametrów napromieniowania D2 D1 D0 D2: Liczba cyklu roboczego 1: Czas pracy na cykl, jednostka SD0: czas odpoczynku na cykl, w S. Siedem bajtów 55 24 03 08 14 0A 64 (8 cykli, prac prac 20s i 10s odpoczynek na cykl)
17 0x25 Okresowe zapytanie parametrów napromieniowania D1 = 00 (H) D0 = 00 (H)
Sześć bajtów 55 25 02 00 00 72
18 0xeb Zapytanie o numer sprzętu D1 = 00 (H) D0 = 00 (H)
Sześć bajtów 55 EB 02 00 00 pne
19 0x51 Tryb debugowania D1 D0 D1: 01 Wprowadź tryb debugowania, 00 Wyjście Debugowanie Moded0: Standby Sześć bajtów 55 41 02 01 00 17 Wenter Tryb debugowania 55 41 02 00 00 16Exit Tryb debugowania








a) Kontrola główna odbiera format
Format otrzymanej wiadomości jest następujący:

STX0 CMD Len Dane Data0 Chk

Tabela 4 Opis formatu otrzymanych wiadomości

numer zamówienia nazwa wyjaśnić kod uwagi
1 STX0 Wiadomość Start Flag 1 55 (h)
2 Cmd_jg Słowo polecenia danych Patrz Tabela 5
3 Len Dl Liczba wszystkich bajtów, z wyjątkiem znaku początkowego, słowa polecenia i sumy kontrolnej
4 Dn parametr Patrz Tabela 5
5 D0
6 Chk Weryfikacja XOR Z wyjątkiem ważnego bajtu, wszystkie pozostałe bajty są XORED

Opis statusu otrzymania kontroli głównej:
Tabela 5 opisuje słowo danych wysyłane przez miernik do mistrza

numer zamówienia CW Informacje zwrotne od funkcji (odpowiadające poleceniu kontrolne otrzymane przez urządzenie pomiarowe) bajt danych uwagi całkowita długość
1 0x00 Stop (przestań oświetlenie) D1 = 00 (H) D0 = xx (H) XX: 00 Normalny stoper01 Zatrzymaj w wysokiej temperaturze02 Zatrzymaj się, gdy jest opóźniony Sześć bajtów
2 0x03 samoocena D8 ~ D0C5 ~ C0B2 ~ B0 D8-D7 (Typ int): -5V Wartość zwrotna Wartość napięcia, jednostka 0,01 V.D6-D5: Informacje zwrotne wartości ustawienia ślepej plamki, jednostka 1MD4-D3: APD Wysokie napięcie sprzężenia zwrotne, jednostka V; D2: Typ charakteru, wskazujący temperaturę środowiska sterowania głównego (środowisko), jednostka: stopnie Celsjusz; AC3-C2: Ustaw sprzężenie zwrotne Wartość prądu napędu w jednostce AC1-C0: Temperatura Temperatura Sprężność sprzężenia zwrotnego 0,1 ℃ B2: Stan kontroli temperatury napędu (8-bitowe) Bit0: 0 Kontrola temperatury do temperatury 1 Niezbyt osiągniętaBbit Różnica między prądem napędu a wartością ustaloną jest większa niż 5AB1: Status komunikacji napędu (mierzenie statusu komunikacji między główną płytą sterującą a modułem napędu) 0 jest normalna, a 1 jest usterką 0: Ustaw, czy prąd jest udany Utwór QueryB0: Kontrola temperatury Status komunikacji (status komunikacji między główną płytą sterującą a modułem kontroli temperatury) 0 jest normalny, a 1 jest usterką 0: czy start kontroli temperatury jest powodzeniem 22 bajtów
3 0x04 Ustawienie strefy ślepej, jednostka M D1 D0 Dane opisują najbliższą wartość odległości, jednostka 1M; rozpocznij wysokie i kończą niskie Sześć bajtów (oszczędność mocy upuszcza)
4 0x06 Skumulowana liczba zapytań o wyjściowe światła D3 ~ D0 Dane wyrażają liczbę świateł, 4 bajty, z pierwszym wysokim bajtem Osiem bajtów
5 0x31 Ustaw precyzyjny kod D4 D3 ~ D0 D4: Precyzyjna liczba kodu, zakres 1 ~ 8d3 ~ d0 reprezentuje okres, jednostka usrange: 45000 ~ 60000 Dziewięć bajtów
6 0x32 Ustaw kody przedziałów zmiennych D1 D0 D1 Zakres numeru liczbowego przedziału zmiennej 1 ~ 16d0 00 jest ustawiony pomyślnie, a 01 jest ustawiony nieudany Sześć bajtów
7 0x33 Ustaw pseudo-randomy kod D1 D0 D1 Pseudo-Random Kod Numer Zakres 1 ~ 2d0 00 jest ustawiony pomyślnie, a 01 jest ustawiony nieudany Sześć bajtów
8 0x41 Precyzyjne zapytanie do cyklu kodu D4 D3 ~ D0 D4: Precyzyjny numer kodu, zakres 1 ~ 8d3 ~ d0 reprezentuje okres, jednostka usrange: 45000us ~ 60000us Dziewięć bajtów
9 0x42 Zmienne zapytanie do kodu interwałowego D33 (Ref.) D32 (liczba bitów kodowania) D31 ~ D30 (przedział czasowy między ostatnim bitem 0) D29 ~ D28 (przedział czasowy między bit14 bit15) D27 ~ D26 (przedział czasu między bit13 BIT14) D25 ~ D24 (przedział czasowy między bitami 12 a bitami 13) D23 ~ D22 (czas czasowy 11 i bit 12) między bitami 10 a bitami 11) D19 ~ D18 (przedział czasu między BIT9 a BIT10) D17 ~ D16 (przedział czasu między bit8 bit9) D15 ~ D14 (przedział czasu między bitami 7 a bitami 8) D13 ~ D12 (czas czasowy między bit6 BIT7) D11 ~ D10 (Interval między bit5 Bit6) BIT3 BIT4) D5 ~ D4 (przedział czasu między BIT2 BIT3) D3 ~ D2 (przedział czasu między bit1 bit2) D1 ~ D0 (przedział czasu między bit0 bit1)
38 bajtów
10 0x43 Pseudo-Random Query D4 D3 ~ D0 D4: Pseudo-Random Kodowanie kodu, Zakres 1 ~ 2d3: Długość pseudo-randomu, od 2 do 16d2 D1: Wartość początkowa pseudo-lampa, która jest pobierana z dolnego bitu w zależności od długości pseudo-lanistycznego kodowania Dziewięć bajtów
11 0x44 Ustawienie czasu pracy ciągłego napromieniowania D1 = 00 (H) D0 = yy (H) Czas ciągłego napromieniania, jednostka S, limit czasu automatycznie zatrzymuje się Sześć bajtów
12 0x45 Zapytanie o czas pracy ciągłej ekspozycji D1 = 00 (H) D0 = yy (H) Czas ciągłego napromieniania, jednostka S, limit czasu automatycznie zatrzymuje się Sześć bajtów
13 0x24 Okresowe ustawienie parametrów napromieniowania D2 D1 D0 D2: Liczba cyklu roboczego 1: Czas pracy na cykl, jednostka SD0: czas odpoczynku na cykl, w S. Siedem bajtów
14 0x25 Okresowe zapytanie parametrów napromieniowania D2 D1 D0 D2: Liczba cyklu roboczego 1: Czas pracy na cykl, jednostka SD0: czas odpoczynku na cykl, w S. Siedem bajtów
15 0xeb Zapytanie o numer sprzętu D15 ~ D0 D15 ~ D12: Produkt ModelD11 D10: Numer produktu 20 bytes
16 0x51 Tryb debugowania D1 D0 D1: 01 Wprowadź tryb debugowania, 00 Wyjście Debugowanie Moded0: Standby Sześć bajtów
17 0x01 Pojedynczy oddział D9D8 D7 D6D5 D4 D3D2 D1 D0B4 B3 B2 B1 D9 (BIT7-BIT0) BYTE FLAG: D9 to 7. pozycja wskazująca falę główną; 1: Istnieje fala główna, 0: Brak fali głównej. D9 to 6. pozycja wskazująca echo; 1: Istnieje echo, 0: Brak echod9 5. bit wskazuje status lasera; 1: Normalny laser, 0: Laser Faird9 jest nieprawidłowy (ustawiony na 0) w 4. pozycji; D9 jest nieprawidłowy w 3. pozycji (ustawiony na 0); D9 Pozycja wskazuje stan APD; 1: Normalny, 0: Errord9 jest pierwszą pozycją wskazującą, czy istnieje poprzedni cel; 1: Istnieje cel, 0: Brak celu (celem przed głównym celem jest poprzedni cel, a cel w obszarze ślepym) .D9 0. bit wskazuje, czy istnieje późniejszy cel; 1: Istnieje cel, 0: Nie ma celu (celem po głównym celu jest późniejszy cel) D8-D6 Pierwsza odległość docelowa (jednostka 0,1 m) D5-D3 odległość do drugiego celu (jednostka 0,1 m) D2-D0 trzecia odległość docelowa (jednostka 0,1 m) 3. Cele pochodzą od bliskiego do FARB4, a B3 wskazują wartości wysokiego ciśnienia B2 Wskazuje, że prąd napędowy wartość B0B1 B0 Wskazuje temperaturę lasera 19 bajtów
18 0x02 Ciągły odległość D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (BIT7-BIT0) BYT FLAG: D9 to 7. pozycja wskazująca falę główną; 1: Istnieje fala główna, 0: Brak fali głównej. D9 to 6. pozycja wskazująca echo; 1: Istnieje echo, 0: Brak echod9 5. bit wskazuje status lasera; 1: Normalny laser, 0: Laser Faird9 jest nieprawidłowy w 4. pozycji (ustawiony na 0); D9 jest nieprawidłowy w 3. pozycji (ustawiony na 0); D9 Pozycja wskazuje stan APD; 1: Normal, 0: Errord9 jest pierwszą pozycją wskazującą, czy istnieje poprzedni cel; 1: Istnieje cel, 0: Nie ma celu (celem przed głównym celem jest poprzedni cel, a cel w obszarze niewidomego) .D9 0. bit wskazuje, czy istnieje późniejszy cel; 1: Istnieje cel, 0: Nie ma celu (celem po głównym celu jest późniejszy cel) D8-D6 Pierwsza odległość docelowa (jednostka 0,1 m) D5-D3 odległość do drugiego celu (jednostka: 0,1 m) trzecia odległość docelowa D2-D0 (jednostka 0,1 m) 3. Cele pochodzą od bliskiego do FARB4, a B3 wskazują, że wartość wysokiego ciśnienia APDB2 Wskazuje, że prąd napędowy wartość B0 B0 reprezentuje temperaturę lasera 19 bajtów
19 0x30 lustrzany D9 D8 D7D5 D4 D3D2 D1 D0B4 B3 B2 B1 B0 D9 (BIT7-BIT0) BYTE FLAG: D9 to 7. bit wskazujący na falę główną; 1: Istnieje fala główna, 0: Brak fali głównej. D9 to 6. pozycja wskazująca echo; 1: Istnieje echo, 0: Brak echod9 5. bit wskazuje status lasera; 1: Normalny laser, 0: Laser Faird9 jest nieprawidłowy w pozycji 4 (ustawiony na 0) D9 jest nieprawidłowy w trzeciej pozycji (ustawiony na 0); D9 Druga pozycja wskazuje status APD; 1: Normal, 0: Errord9 jest pierwszą pozycją wskazującą, czy istnieje poprzedni cel; 1: Istnieje cel, 0: Brak celu (celem przed głównym celem jest poprzedni cel, a cel w obszarze ślepym) .D9 0. bit wskazuje, czy istnieje późniejszy cel; 1: Istnieje cel, 0: Nie ma celu (celem po głównym celu jest późniejszy cel) D8-D6 Pierwsza odległość docelowa (jednostka 0,1 m) D5-D3 odległość do drugiego celu (jednostka: 0,1 m) D2-D0 trzecia odległość docelowa (jednostka 0,1 m) 3. Cele pochodzą od bliskiego do FARB4, a B3 wskazują, że wartość wysokiego ciśnienia APDB2 Wskazuje, że prąd napędowy wartość B0 B0 reprezentuje temperaturę lasera 19 bajtów
20 0xec Błąd instrukcji D1 = 00 D0 = 00 Polecenie sprzężenia zwrotnego kamery jest nieprawidłowe Sześć bajtów
21 0xee Błędy skuteczności D1 = 00 D0 = 00 Informacja zwrotna z kamery jest nieprawidłowa Sześć bajtów












Uwaga: ① Niezdefiniowany bajt/bit, domyślnie to 0;
